Ferrari FF - インジェクション - 点火システム

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
297423 スパークプラグ $34.41 注文するには
写真 部品番号 説明 価格(各) ストック
260166 フロント右フューエルパイプ完成品 $2,443.79 注文するには
260166 フロント右フューエルパイプ完成品 $2,443.79 注文するには
311300 フロント右フューエルパイプ完成品 $2,124.47 注文するには
写真 部品番号 説明 価格(各) ストック
311301 左側フューエルパイプ完成品 $2,124.47 注文するには
260167 左側フューエルパイプ完成品 $2,443.79 注文するには
260167 左側フューエルパイプ完成品 $2,443.79 注文するには
写真 部品番号 説明 価格(各) ストック
311302 リアフューエルパイプ $1,720.11 注文するには
255639 リアフューエルパイプ $1,923.90 注文するには
255639 リアフューエルパイプ $1,923.90 注文するには
写真 部品番号 説明 価格(各) ストック
247918 フューエルパイプ $258.02 注文するには
写真 部品番号 説明 価格(各) ストック
255724 シム $8.22 注文するには
写真 部品番号 説明 価格(各) ストック
231620 スクリュー $0.32 注文するには
写真 部品番号 説明 価格(各) ストック
260965 スタッドボルト $5.58 注文するには
写真 部品番号 説明 価格(各) ストック
14303834 スクリュー $1.56 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
259334 右側燃料ポンプ $561.29 注文するには
写真 部品番号 説明 価格(各) ストック
259335 左側燃料ポンプ $650.32 注文するには
写真 部品番号 説明 価格(各) ストック
212797 カップ $68.98 注文するには
写真 部品番号 説明 価格(各) ストック
14305428 スクリュー $0.41 注文するには
写真 部品番号 説明 価格(各) ストック
12639724 ウォッシャー $0.05 注文するには
写真 部品番号 説明 価格(各) ストック
327854 右側フューエルパイプ $286.67 注文するには
写真 部品番号 説明 価格(各) ストック
254516 左側フューエルパイプ $286.67 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.31 注文するには
248334 SCREW M6 X 14MM $0.68 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 フランジ付きナット M6 $1.41 注文するには
写真 部品番号 説明 価格(各) ストック
284961 マウンティング・ブラケット $93.05 注文するには
写真 部品番号 説明 価格(各) ストック
248334 SCREW M6 X 14MM $0.68 注文するには
231619 ソケットネジ M6×22 ワッシャ付 $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
248334 SCREW M6 X 14MM $0.68 注文するには
すべて見る

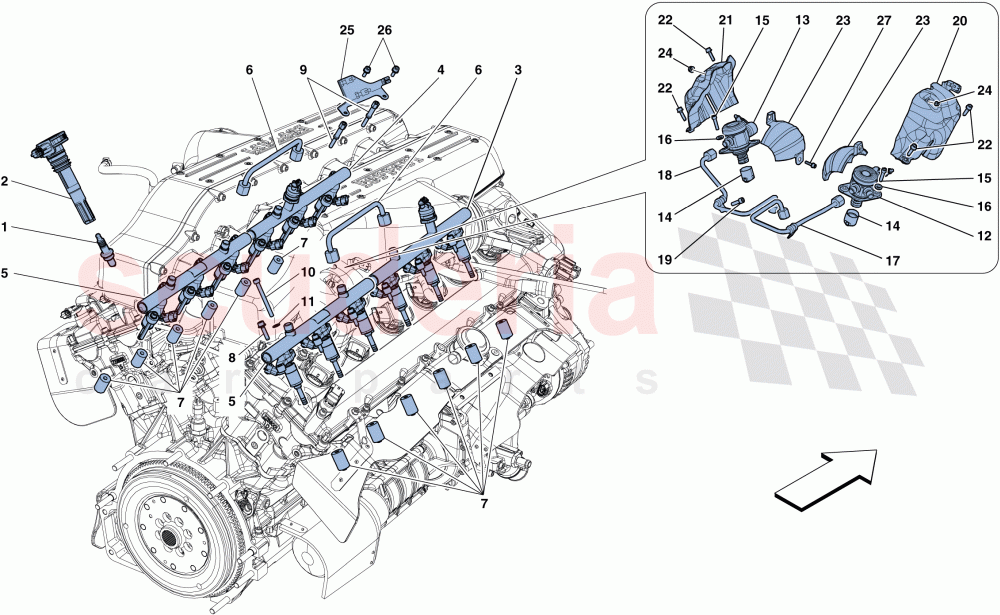

INJECTION - IGNITION SYSTEM of Ferrari Ferrari FF ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 297423
スパークプラグ
NGK 		$34.41 12
3 260166
フロント右フューエルパイプ完成品
Also order pipe ref. 6; Applicable for USA, CDN, USA LIGHT 		$2,443.79 1
3 260166
フロント右フューエルパイプ完成品
Also order pipe ref. 6; Not for USA, CDN, USA LIGHT; Applicable up to engine No. 242908 		$2,443.79 1
3 311300
フロント右フューエルパイプ完成品
Also order pipe ref. 6; Not for USA, CDN, USA LIGHT; Applicable from engine No. 242909 		$2,124.47 1
4 311301
左側フューエルパイプ完成品
Also order pipe ref. 6; Not for USA, CDN, USA LIGHT; Applicable from engine No. 242909 		$2,124.47 1
4 260167
左側フューエルパイプ完成品
Also order pipe ref. 6; Applicable for USA, CDN, USA LIGHT 		$2,443.79 1
4 260167
左側フューエルパイプ完成品
Also order pipe ref. 6; Not for USA, CDN, USA LIGHT; Applicable up to engine No. 242908 		$2,443.79 1
5 311302
リアフューエルパイプ
Also order pipe ref. 6 and pipe ref. 17 for RH cylinder bank or ref. 18 for LH cylinder bank; Not for USA, CDN, USA LIGHT; Applicable from engine No. 242909 		$1,720.11 2
5 255639
リアフューエルパイプ
Also order pipe ref. 6 and pipe ref. 17 for RH cylinder bank or ref. 18 for LH cylinder bank; Not for USA, CDN, USA LIGHT; Applicable up to engine No. 242908 		$1,923.90 2
5 255639
リアフューエルパイプ
Also order pipe ref. 6 and pipe ref. 17 for RH cylinder bank or ref. 18 for LH cylinder bank; Applicable for USA, CDN, USA LIGHT 		$1,923.90 2
6 247918
フューエルパイプ 		$258.02 2
7 255724
シム 		$8.22 12
8 231620
スクリュー
M6 X 25 		$0.32 (8.6% off) 10
9 260965
スタッドボルト
M6 X 23 		$5.58 2
10 14303834
スクリュー
M6 X 60 		$1.56 12
11 11197774
WAVY WASHER D.6.4 X 12 X 1.2 		$0.06 (80% off) 12
12 259334
右側燃料ポンプ 		$561.29 1
13 259335
左側燃料ポンプ 		$650.32 1
14 212797
カップ 		$68.98 2
15 14305428
スクリュー 		$0.41 4
16 12639724
ウォッシャー 		$0.05 (90% off) 4
17 327854
右側フューエルパイプ 		$286.67 1
18 254516
左側フューエルパイプ 		$286.67 1
19 231619
ソケットネジ M6×22 ワッシャ付
M6 X 20; No longer supplied; Replaced by 231616 		$0.31 2
19 248334
SCREW M6 X 14MM
M6 X 14 		$0.68 2
22 231619
ソケットネジ M6×22 ワッシャ付
M6 X 22 		$0.31 4
24 14059290
フランジ付きナット M6 		$1.41 2
25 284961
マウンティング・ブラケット 		$93.05 1
26 248334
SCREW M6 X 14MM
M6 X 14; No longer supplied; Replaced by 231618 		$0.68 2
26 231619
ソケットネジ M6×22 ワッシャ付
M6 X 20 		$0.31 2
27 248334
SCREW M6 X 14MM
M6 X 16 		$0.68 2
