Ferrari GTC4Lusso - 冷却-ヘッダータンク・パイプ

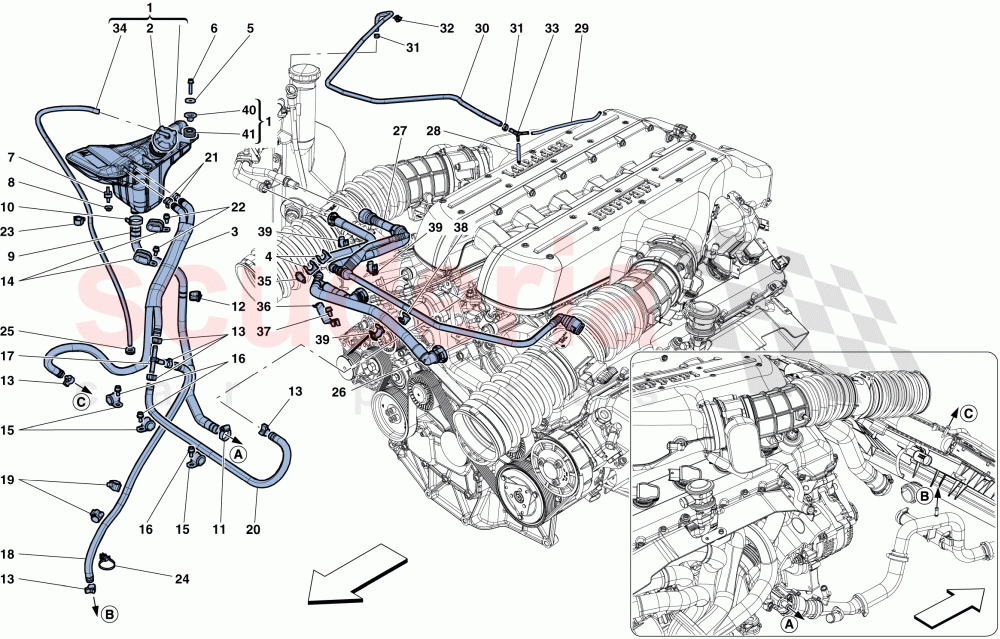

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	305322	ヘッダータンク	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	329417	ブリーザーキャップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	323245	ヘッダーパイプ（シース付き	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	140727	クリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	12648925	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	267798	バス	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	330758	ウォーターホース	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	296778	スクリューカラー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	270085	クリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13126970	カラー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	253512	ブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10441290	シース付きブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	281899	3ウェイコネクター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	314287	ラバーパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	198253	クリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	281900	ラバーパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13126970	カラー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	198253	クリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	279762	クランプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10397380	ケーブルグロメット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	317932	フロントヘッドからのベーパーパイプ	お問い合わせ	注文するには
	315842	フロントヘッドからのベーパーパイプ	お問い合わせ	注文するには
	315842	フロントヘッドからのベーパーパイプ	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	315843	タンクからのブローバイパイプ	お問い合わせ	注文するには
	271275	タンクからのブローバイパイプ	お問い合わせ	注文するには
	271275	タンクからのブローバイパイプ	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	165608	ラバーパイプ	お問い合わせ	注文するには
	165608	ラバーパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	159542	ラバーパイプ	お問い合わせ	注文するには
	159542	ラバーパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	291833	ラバーパイプ	お問い合わせ	注文するには
	291833	ラバーパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	241986	ホースユニオン用カラー	お問い合わせ	注文するには
	241986	ホースユニオン用カラー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	140727	クリップ	お問い合わせ	注文するには
	140727	クリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	258855	3ウェイコネクター	お問い合わせ	注文するには
	258855	3ウェイコネクター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	305321	ラバーパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	209864	クリップ用アンカー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	268074	ブラケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	140130	クリップ	お問い合わせ	注文するには
	140130	クリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	140728	クリップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	286491	スペーサー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	286492	ケーブルグロメット	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	305322	ヘッダータンク	305322 ヘッダータンク	-	1	Enquire
2	329417	ブリーザーキャップ	329417 ブリーザーキャップ	-	1	Enquire
3	323245	ヘッダーパイプ（シース付き	323245 ヘッダーパイプ（シース付き	-	1	Enquire
4	140727	クリップ	140727 クリップ	-	2	Enquire
5	12648925	ウォッシャー	12648925 ウォッシャー	-	2	Enquire
6	231620	スクリュー	231620 スクリュー	-	2	Enquire
7	267798	バス	267798 バス	-	1	Enquire
8	14059290	フランジ付きナット M6	14059290 フランジ付きナット M6	-	1	Enquire
9	330758	ウォーターホース	330758 ウォーターホース	-	1	Enquire
10	262111	ジュビリークランプ	262111 ジュビリークランプ	-	1	Enquire
11	296778	スクリューカラー	296778 スクリューカラー	-	1	Enquire
12	270085	クリップ	270085 クリップ	-	1	Enquire
13	13126970	カラー	13126970 カラー	-	6	Enquire
14	253512	ブラケット	253512 ブラケット	-	2	Enquire
15	10441290	シース付きブラケット	10441290 シース付きブラケット	-	3	Enquire
16	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6 X 14	-	3	Enquire
17	281899	3ウェイコネクター	281899 3ウェイコネクター	-	1	Enquire
18	314287	ラバーパイプ	314287 ラバーパイプ	-	1	Enquire
19	198253	クリップ	198253 クリップ	-	2	Enquire
20	281900	ラバーパイプ	281900 ラバーパイプ	-	1	Enquire
21	13126970	カラー	13126970 カラー	-	2	Enquire
22	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6 X 14	-	2	Enquire
23	198253	クリップ	198253 クリップ	-	1	Enquire
24	279762	クランプ	279762 クランプ	-	1	Enquire
25	10397380	ケーブルグロメット	10397380 ケーブルグロメット No longer supplied	-	1	Enquire
26	317932	フロントヘッドからのベーパーパイプ	317932 フロントヘッドからのベーパーパイプ Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 150239	-	1	Enquire
26	315842	フロントヘッドからのベーパーパイプ	315842 フロントヘッドからのベーパーパイプ Applicable for EU GS, AUS, UK; Applicable from Ass. No. 150240	-	1	Enquire
26	315842	フロントヘッドからのベーパーパイプ	315842 フロントヘッドからのベーパーパイプ Applicable for USA, CDN, USA LIGHT	-	1	Enquire
26	317932	フロントヘッドからのベーパーパイプ	317932 フロントヘッドからのベーパーパイプ Not for EU GS, AUS, USA, CDN, UK, USA LIGHT	-	1	Enquire
27	315843	タンクからのブローバイパイプ	315843 タンクからのブローバイパイプ Applicable for USA, CDN, USA LIGHT	-	1	Enquire
27	271275	タンクからのブローバイパイプ	271275 タンクからのブローバイパイプ Not for EU GS, AUS, USA, CDN, UK, USA LIGHT	-	1	Enquire
27	271275	タンクからのブローバイパイプ	271275 タンクからのブローバイパイプ Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 150239	-	1	Enquire
27	315843	タンクからのブローバイパイプ	315843 タンクからのブローバイパイプ Applicable for EU GS, AUS, UK; Applicable from Ass. No. 150240	-	1	Enquire
28	165608	ラバーパイプ	165608 ラバーパイプ Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 150239	-	1	Enquire
28	165608	ラバーパイプ	165608 ラバーパイプ Not for EU GS, AUS, USA, CDN, UK, USA LIGHT	-	1	Enquire
29	159542	ラバーパイプ	159542 ラバーパイプ Not for EU GS, AUS, USA, CDN, UK, USA LIGHT	-	1	Enquire
29	159542	ラバーパイプ	159542 ラバーパイプ Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 150239	-	1	Enquire
30	291833	ラバーパイプ	291833 ラバーパイプ Not for EU GS, AUS, USA, CDN, UK, USA LIGHT	-	1	Enquire
30	291833	ラバーパイプ	291833 ラバーパイプ Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 150239	-	1	Enquire
31	241986	ホースユニオン用カラー	241986 ホースユニオン用カラー Not for EU GS, AUS, USA, CDN, UK, USA LIGHT	-	2	Enquire
31	241986	ホースユニオン用カラー	241986 ホースユニオン用カラー Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 150239	-	2	Enquire
32	140727	クリップ	140727 クリップ Not for EU GS, AUS, USA, CDN, UK, USA LIGHT	-	3	Enquire
32	140727	クリップ	140727 クリップ Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 150239	-	3	Enquire
33	258855	3ウェイコネクター	258855 3ウェイコネクター Not for EU GS, AUS, USA, CDN, UK, USA LIGHT	-	1	Enquire
33	258855	3ウェイコネクター	258855 3ウェイコネクター Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 150239	-	1	Enquire
34	305321	ラバーパイプ	305321 ラバーパイプ	-	1	Enquire
35	209864	クリップ用アンカー	209864 クリップ用アンカー	-	1	Enquire
36	268074	ブラケット	268074 ブラケット	-	1	Enquire
37	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM	-	1	Enquire
38	140130	クリップ	140130 クリップ Applicable for EU GS, AUS, UK; Applicable up to Ass. No. 150239	-	1	Enquire
38	140130	クリップ	140130 クリップ Not for EU GS, AUS, USA, CDN, UK, USA LIGHT	-	1	Enquire
39	140728	クリップ	140728 クリップ	-	3	Enquire
40	286491	スペーサー	286491 スペーサー	-	2	Enquire
41	286492	ケーブルグロメット	286492 ケーブルグロメット	-	2	Enquire
