ギアボックスオイル潤滑・冷却システム

Ferrari GTC4Lusso

自分の役割を見つける

Ferrari GTC4Lusso - ギアボックスオイル潤滑・冷却システム

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
326420 オイル熱交換器 $1,856.44 注文するには
写真 部品番号 説明 価格(各) ストック
318265 ギヤボックスシングルオイル熱交換器マウント $125.95 注文するには
写真 部品番号 説明 価格(各) ストック
14307534 スクリュー $2.89 注文するには
写真 部品番号 説明 価格(各) ストック
12648321 ウォッシャー $0.82 注文するには
写真 部品番号 説明 価格(各) ストック
313795 ブラケット $23.59 注文するには
写真 部品番号 説明 価格(各) ストック
248334 スクリュー $0.75 在庫あり
写真 部品番号 説明 価格(各) ストック
14058421 ナット $1.30 在庫あり
写真 部品番号 説明 価格(各) ストック
13604015 スペーサー $0.88 注文するには
写真 部品番号 説明 価格(各) ストック
264810 シム $5.82 注文するには
写真 部品番号 説明 価格(各) ストック
334873 ATF液供給パイプ $472.36 注文するには
写真 部品番号 説明 価格(各) ストック
262813 ATFフルードリターンパイプ $503.86 注文するには
写真 部品番号 説明 価格(各) ストック
334874 GL-5オイル・リターン・パイプ $267.66 注文するには
写真 部品番号 説明 価格(各) ストック
334875 GL-5オイル・デリバリー・パイプ $289.88 注文するには
写真 部品番号 説明 価格(各) ストック
254644 Oリング $0.44 在庫あり
写真 部品番号 説明 価格(各) ストック
262827 フォーク $21.72 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
261824 フォーク $33.05 注文するには
写真 部品番号 説明 価格(各) ストック
248471 スクリュー $1.17 注文するには
写真 部品番号 説明 価格(各) ストック
253463 キャプティブスクリュー付きフォーク $59.81 注文するには
写真 部品番号 説明 価格(各) ストック
84317700 スクリュー 8 x 30 $25.57 注文するには
写真 部品番号 説明 価格(各) ストック
313202 ブラケット $37.77 注文するには
写真 部品番号 説明 価格(各) ストック
265771 ブラケット $2.36 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
61712500 シース付きブラケット $1.94 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
313182 後方送水パイプ $897.51 注文するには
写真 部品番号 説明 価格(各) ストック
322932 ブラケット $41.65 注文するには
写真 部品番号 説明 価格(各) ストック
313181 リヤウォーターリターンパイプ $598.33 注文するには
写真 部品番号 説明 価格(各) ストック
248334 スクリュー $0.75 在庫あり
写真 部品番号 説明 価格(各) ストック
281462 コンプリートウォーターリターンパイプ $398.59 注文するには
写真 部品番号 説明 価格(各) ストック
142060 ブラケット $7.19 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.78 在庫あり
写真 部品番号 説明 価格(各) ストック
291225 シース付きクリップブラケット $5.42 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
248454 シース付きブラケット $8.18 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
266783 ブラケット $16.84 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
271546 フロント送水ホース $409.37 注文するには
写真 部品番号 説明 価格(各) ストック
250888 ガスケット $0.75 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
270155 フロント・リターン・ホース $118.08 注文するには
写真 部品番号 説明 価格(各) ストック
291225 シース付きクリップブラケット $5.42 注文するには
写真 部品番号 説明 価格(各) ストック
86574700 スクリュー $0.73 注文するには
写真 部品番号 説明 価格(各) ストック
273830 ブラケット $44.07 注文するには
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
10442190 シース付きブラケット $0.82 在庫あり
写真 部品番号 説明 価格(各) ストック
248334 スクリュー $0.75 在庫あり
写真 部品番号 説明 価格(各) ストック
14498801 ウォッシャー $0.13 在庫あり
写真 部品番号 説明 価格(各) ストック
281461 コンプリートウォーターデリバリーパイプ $326.12 注文するには
すべて見る

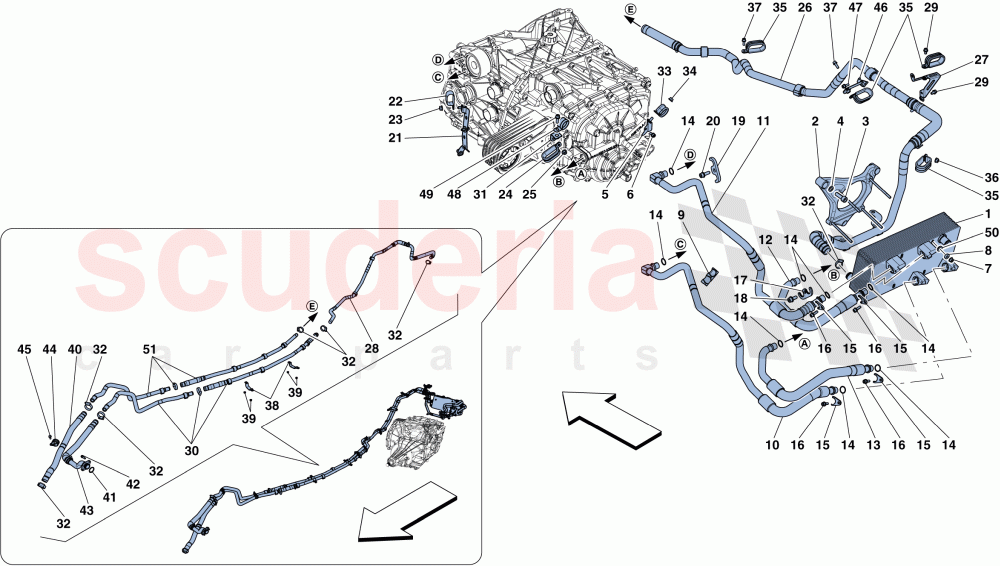

GEARBOX OIL LUBRICATION AND COOLING SYSTEM of Ferrari Ferrari GTC4Lusso ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 326420
オイル熱交換器 		$1,856.44 1
2 318265
ギヤボックスシングルオイル熱交換器マウント 		$125.95 1
3 14307534
スクリュー
M10 X 1.25 X 30 		$2.89 3
4 12648321
ウォッシャー 		$0.82 3
5 313795
ブラケット 		$23.59 1
6 248334
スクリュー
IN STOCK 		$0.75 1
7 14058421
ナット
IN STOCK 		$1.30 4
8 13604015
スペーサー 		$0.88 4
9 264810
シム 		$5.82 1
10 334873
ATF液供給パイプ 		$472.36 1
11 262813
ATFフルードリターンパイプ 		$503.86 1
12 334874
GL-5オイル・リターン・パイプ 		$267.66 1
13 334875
GL-5オイル・デリバリー・パイプ 		$289.88 1
14 254644
Oリング
IN STOCK 		$0.44 (12% off) 8
15 262827
フォーク 		$21.72 4
16 231619
ソケットネジ M6×22 ワッシャ付
M6 X 18
IN STOCK 		$0.35 4
17 261824
フォーク 		$33.05 1
18 248471
スクリュー
M8 X 20 		$1.17 1
19 253463
キャプティブスクリュー付きフォーク 		$59.81 1
20 84317700
スクリュー 8 x 30
M8 X 25 		$25.57 1
21 313202
ブラケット 		$37.77 1
22 265771
ブラケット 		$2.36 1
23 14059290
ナット
IN STOCK 		$1.54 1
24 61712500
シース付きブラケット
IN STOCK 		$1.94 1
25 14059290
ナット
IN STOCK 		$1.54 1
26 313182
後方送水パイプ 		$897.51 1
27 322932
ブラケット 		$41.65 1
28 313181
リヤウォーターリターンパイプ 		$598.33 1
29 248334
スクリュー
IN STOCK 		$0.75 2
30 281462
コンプリートウォーターリターンパイプ 		$398.59 1
31 142060
ブラケット 		$7.19 1
32 262111
ジュビリークランプ
IN STOCK 		$1.78 7
33 291225
シース付きクリップブラケット 		$5.42 1
34 14059290
ナット
IN STOCK 		$1.54 1
35 248454
シース付きブラケット 		$8.18 4
36 14059290
ナット
IN STOCK 		$1.54 1
37 231619
ソケットネジ M6×22 ワッシャ付
M6 X 18
IN STOCK 		$0.35 2
38 266783
ブラケット 		$16.84 2
39 14059290
ナット
IN STOCK 		$1.54 4
40 271546
フロント送水ホース 		$409.37 1
41 250888
ガスケット 		$0.75 1
42 231619
ソケットネジ M6×22 ワッシャ付
M6 X 22
IN STOCK 		$0.35 2
43 270155
フロント・リターン・ホース 		$118.08 1
44 291225
シース付きクリップブラケット 		$5.42 1
45 86574700
スクリュー
M6 X 16 		$0.73 1
46 273830
ブラケット 		$44.07 1
47 231619
ソケットネジ M6×22 ワッシャ付
M6 X 18
IN STOCK 		$0.35 1
48 10442190
シース付きブラケット
IN STOCK 		$0.82 (63.6% off) 1
49 248334
スクリュー
IN STOCK 		$0.75 1
50 14498801
ウォッシャー
IN STOCK 		$0.13 (35% off) 4
51 281461
コンプリートウォーターデリバリーパイプ 		$326.12 1
