インバーター・クーリング

Ferrari LaFerrari

自分の役割を見つける

Ferrari LaFerrari - インバーター・クーリング

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
289998 コンプリートインバーター $35,501.55 注文するには
写真 部品番号 説明 価格(各) ストック
280026 ウォーターポンプ $1,804.14 注文するには
写真 部品番号 説明 価格(各) ストック
294655 ウォーターラジエター $3,018.50 注文するには
写真 部品番号 説明 価格(各) ストック
267031 ブラシレスモーターファン $1,039.22 注文するには
写真 部品番号 説明 価格(各) ストック
294656 インバーターラジエターファンカウル $6,729.87 注文するには
写真 部品番号 説明 価格(各) ストック
302951 カウルシールドマウント $5,380.42 注文するには
写真 部品番号 説明 価格(各) ストック
299084 インバーター膨張タンク本体 $236.16 注文するには
写真 部品番号 説明 価格(各) ストック
305435 3極ボックス用カバー、ME1 インバータ側 $834.52 注文するには
写真 部品番号 説明 価格(各) ストック
305437 3極ボックス用カバー、ME2インバータ側 $834.52 注文するには
写真 部品番号 説明 価格(各) ストック
305439 2ポールボックスカバー $803.04 注文するには
写真 部品番号 説明 価格(各) ストック
303949 2極ボックスシール $88.74 注文するには
写真 部品番号 説明 価格(各) ストック
303950 3極ボックスシール $88.74 注文するには
写真 部品番号 説明 価格(各) ストック
301724 左側リアインバーターマウント $519.60 注文するには
写真 部品番号 説明 価格(各) ストック
299349 右側リアインバーターマウント $440.87 注文するには
写真 部品番号 説明 価格(各) ストック
299348 センター・リア・インバーター・マウント $51.94 注文するには
写真 部品番号 説明 価格(各) ストック
299083 インバーター冷却システム用3方ゴムパイプ $645.57 注文するには
写真 部品番号 説明 価格(各) ストック
304295 ME2 冷却水パイプ $425.13 注文するには
写真 部品番号 説明 価格(各) ストック
291465 ラバーパイプ $188.93 注文するには
写真 部品番号 説明 価格(各) ストック
291494 ラバーパイプ $251.92 注文するには
写真 部品番号 説明 価格(各) ストック
288506 フランジ付き熱交換器インバーターホースコネクター $456.63 注文するには
写真 部品番号 説明 価格(各) ストック
304298 コネクターパイプ $199.29 注文するには
写真 部品番号 説明 価格(各) ストック
304297 コネクターパイプ $188.93 注文するには
写真 部品番号 説明 価格(各) ストック
295992 リフレクトスリーブ $26.76 注文するには
写真 部品番号 説明 価格(各) ストック
329417 ブリーザーキャップ $344.23 在庫あり
写真 部品番号 説明 価格(各) ストック
304107 ラバーパイプ $23.59 注文するには
写真 部品番号 説明 価格(各) ストック
299088 インバーターから熱交換器へのパイプ $267.66 注文するには
写真 部品番号 説明 価格(各) ストック
299087 ポンプからインバーターへの配管 $346.39 注文するには
写真 部品番号 説明 価格(各) ストック
299097 インバーターポンプアウトレットゴムパイプ $188.93 注文するには
写真 部品番号 説明 価格(各) ストック
302580 インバーター出口ゴム管 $204.69 注文するには
写真 部品番号 説明 価格(各) ストック
302581 インバーター入口ゴム管 $220.42 注文するには
写真 部品番号 説明 価格(各) ストック
180137 温度センサー $32.43 在庫あり
写真 部品番号 説明 価格(各) ストック
299082 冷却ポンプ取り付けブラケットリテーナ $64.53 注文するには
写真 部品番号 説明 価格(各) ストック
299081 冷却ポンプ取り付けブラケット $42.50 注文するには
写真 部品番号 説明 価格(各) ストック
294993 フロント左インバーター取付ブラケット $45.64 注文するには
写真 部品番号 説明 価格(各) ストック
294994 右側インバーター用フロント・マウンティング・ブラケット $45.64 注文するには
写真 部品番号 説明 価格(各) ストック
267300 ダンピング・マウント $13.05 在庫あり
写真 部品番号 説明 価格(各) ストック
812273 ケーブルグロメット $1.81 注文するには
写真 部品番号 説明 価格(各) ストック
286306 プラグ $16.12 注文するには
写真 部品番号 説明 価格(各) ストック
307026 シース付きブラケット $56.66 注文するには
写真 部品番号 説明 価格(各) ストック
262111 ジュビリークランプ $1.78 在庫あり
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
216565 スクリュー $0.49 注文するには
写真 部品番号 説明 価格(各) ストック
248334 スクリュー $0.75 在庫あり
写真 部品番号 説明 価格(各) ストック
302574 ERGALスクリュー $6.24 注文するには
写真 部品番号 説明 価格(各) ストック
302655 スクリュー $15.72 注文するには
写真 部品番号 説明 価格(各) ストック
302656 ERGALスクリュー $11.82 注文するには
写真 部品番号 説明 価格(各) ストック
302657 ERGALスクリュー $10.01 注文するには
写真 部品番号 説明 価格(各) ストック
302658 ERGALスクリュー $19.91 注文するには
写真 部品番号 説明 価格(各) ストック
303947 スクリュー $34.63 注文するには
写真 部品番号 説明 価格(各) ストック
304701 スクリュー $6.44 注文するには
写真 部品番号 説明 価格(各) ストック
85494300 スクリュー $1.28 注文するには
85833700 スクリュー $0.38 注文するには
写真 部品番号 説明 価格(各) ストック
212519 スタッドボルト $8.49 注文するには
写真 部品番号 説明 価格(各) ストック
262107 スクリューカラー $1.81 注文するには
写真 部品番号 説明 価格(各) ストック
67681200 ガスケット $4.21 注文するには
写真 部品番号 説明 価格(各) ストック
67063200 クリップ $1.28 注文するには
写真 部品番号 説明 価格(各) ストック
302394 シース付きブラケット $51.94 注文するには
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
12646624 ウォッシャー $0.24 注文するには
写真 部品番号 説明 価格(各) ストック
122791 Oリング $2.42 在庫あり
写真 部品番号 説明 価格(各) ストック
303946 ナット $45.64 注文するには
写真 部品番号 説明 価格(各) ストック
303948 ウォッシャー $23.59 注文するには
写真 部品番号 説明 価格(各) ストック
149707 スペーサー $1.24 在庫あり
写真 部品番号 説明 価格(各) ストック
303221 ラバーシム $0.86 注文するには
すべて見る

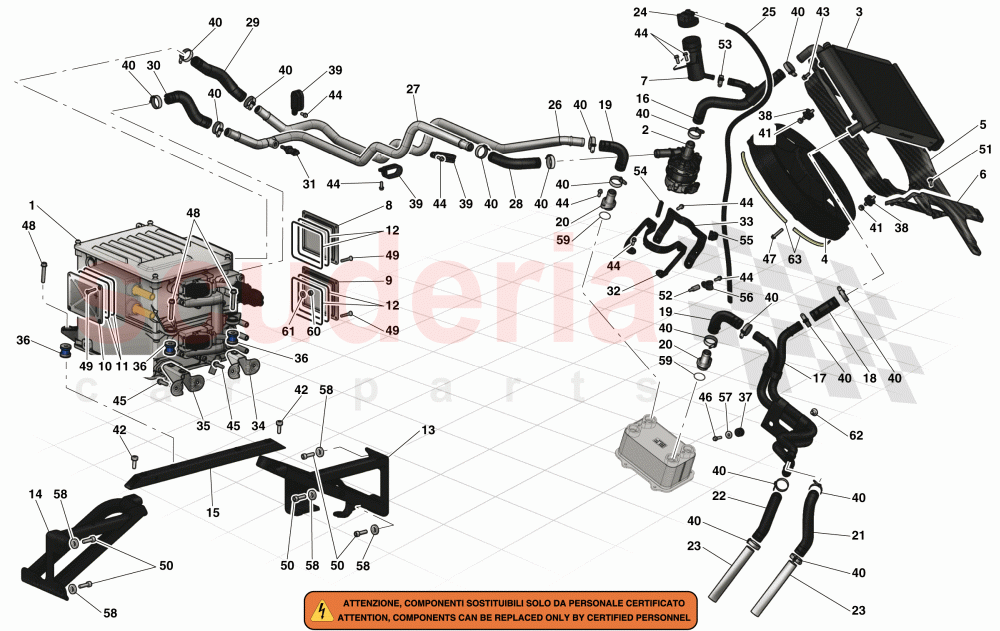

INVERTER AND COOLING of Ferrari Ferrari LaFerrari ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 289998
コンプリートインバーター 		$35,501.55 1
2 280026
ウォーターポンプ 		$1,804.14 1
3 294655
ウォーターラジエター 		$3,018.50 1
4 267031
ブラシレスモーターファン 		$1,039.22 1
5 294656
インバーターラジエターファンカウル 		$6,729.87 1
6 302951
カウルシールドマウント 		$5,380.42 1
7 299084
インバーター膨張タンク本体 		$236.16 1
8 305435
3極ボックス用カバー、ME1 インバータ側 		$834.52 1
9 305437
3極ボックス用カバー、ME2インバータ側 		$834.52 1
10 305439
2ポールボックスカバー 		$803.04 1
11 303949
2極ボックスシール 		$88.74 2
12 303950
3極ボックスシール 		$88.74 4
13 301724
左側リアインバーターマウント 		$519.60 1
14 299349
右側リアインバーターマウント 		$440.87 1
15 299348
センター・リア・インバーター・マウント 		$51.94 1
16 299083
インバーター冷却システム用3方ゴムパイプ 		$645.57 1
17 304295
ME2 冷却水パイプ 		$425.13 1
18 291465
ラバーパイプ 		$188.93 1
19 291494
ラバーパイプ 		$251.92 2
20 288506
フランジ付き熱交換器インバーターホースコネクター 		$456.63 2
21 304298
コネクターパイプ 		$199.29 1
22 304297
コネクターパイプ 		$188.93 1
23 295992
リフレクトスリーブ 		$26.76 2
24 329417
ブリーザーキャップ
IN STOCK 		$344.23 1
25 304107
ラバーパイプ 		$23.59 1
26 299088
インバーターから熱交換器へのパイプ 		$267.66 1
27 299087
ポンプからインバーターへの配管 		$346.39 1
28 299097
インバーターポンプアウトレットゴムパイプ 		$188.93 1
29 302580
インバーター出口ゴム管 		$204.69 1
30 302581
インバーター入口ゴム管 		$220.42 1
31 180137
温度センサー
IN STOCK 		$32.43 (1.7% off) 1
32 299082
冷却ポンプ取り付けブラケットリテーナ 		$64.53 1
33 299081
冷却ポンプ取り付けブラケット 		$42.50 1
34 294993
フロント左インバーター取付ブラケット 		$45.64 1
35 294994
右側インバーター用フロント・マウンティング・ブラケット 		$45.64 1
36 267300
ダンピング・マウント
IN STOCK 		$13.05 4
37 812273
ケーブルグロメット 		$1.81 2
38 286306
プラグ 		$16.12 4
39 307026
シース付きブラケット 		$56.66 3
40 262111
ジュビリークランプ
IN STOCK 		$1.78 18
41 14059290
ナット
IN STOCK 		$1.54 4
42 216565
スクリュー
M X 20 		$0.49 2
43 248334
スクリュー
IN STOCK 		$0.75 6
44 302574
ERGALスクリュー
M6 X 15 		$6.24 13
45 302655
スクリュー
M6 X 20 		$15.72 4
46 302656
ERGALスクリュー
M6 X 25 		$11.82 2
47 302657
ERGALスクリュー
M6 X 30 		$10.01 4
48 302658
ERGALスクリュー
M6 X 35 		$19.91 4
49 303947
スクリュー 		$34.63 12
50 304701
スクリュー 		$6.44 6
51 85494300
スクリュー
M5 X 12 		$1.28 4
51 85833700
スクリュー
No longer supplied; Replaced by 85494300 		$0.38 (69.6% off) 4
52 212519
スタッドボルト 		$8.49 (27.7% off) 1
53 262107
スクリューカラー 		$1.81 1
54 67681200
ガスケット 		$4.21 1
55 67063200
クリップ 		$1.28 1
56 302394
シース付きブラケット 		$51.94 1
57 12643724
ウォッシャー
IN STOCK 		$0.07 (86% off) 2
58 12646624
ウォッシャー 		$0.24 (17.2% off) 6
59 122791
Oリング
IN STOCK 		$2.42 2
60 303946
ナット 		$45.64 8
61 303948
ウォッシャー 		$23.59 8
62 149707
スペーサー
IN STOCK 		$1.24 (29.1% off) 2
63 303221
ラバーシム
233 X 6 X 3 mm 		$0.86 4
