タイミングシステムドライブ

Ferrari Portofino Europe RH

自分の役割を見つける

Ferrari Portofino Europe RH - タイミングシステムドライブ

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
790545 コンプリートバルブタイミングシステム $1,287.71 注文するには
写真 部品番号 説明 価格(各) ストック
307544 シュー $78.09 注文するには
写真 部品番号 説明 価格(各) ストック
14302821 スクリュー $0.19 注文するには
写真 部品番号 説明 価格(各) ストック
163759 ウォッシャー $12.98 注文するには
写真 部品番号 説明 価格(各) ストック
318677 シュー $104.91 注文するには
写真 部品番号 説明 価格(各) ストック
14306421 スクリュー $0.32 注文するには
写真 部品番号 説明 価格(各) ストック
284900 ウォッシャー $0.16 注文するには
写真 部品番号 説明 価格(各) ストック
175303 バス $33.37 注文するには
写真 部品番号 説明 価格(各) ストック
288341 ウォッシャー $2.81 注文するには
写真 部品番号 説明 価格(各) ストック
317852 チェーン $238.45 注文するには
写真 部品番号 説明 価格(各) ストック
297696 テンショナー $317.94 注文するには
写真 部品番号 説明 価格(各) ストック
306440 ガスケット $2.23 注文するには
写真 部品番号 説明 価格(各) ストック
282398 スクリュー $0.51 注文するには
写真 部品番号 説明 価格(各) ストック
322518 ガスケット $8.14 注文するには
写真 部品番号 説明 価格(各) ストック
304699 ショルダー $36.55 注文するには
写真 部品番号 説明 価格(各) ストック
284898 スクリュー $3.29 注文するには
写真 部品番号 説明 価格(各) ストック
267808 ローラーベアリングケージ $14.93 注文するには
写真 部品番号 説明 価格(各) ストック
322199 タイミングシステムアイドラーギアマウント $206.66 注文するには
写真 部品番号 説明 価格(各) ストック
284898 スクリュー $3.29 注文するには
写真 部品番号 説明 価格(各) ストック
154191 ガスケット $1.33 在庫あり
写真 部品番号 説明 価格(各) ストック
306094 固定シュー $68.34 注文するには
写真 部品番号 説明 価格(各) ストック
282396 スクリュー $0.59 注文するには
写真 部品番号 説明 価格(各) ストック
245914 スクリュー $0.21 注文するには
写真 部品番号 説明 価格(各) ストック
276463 コンプリートマウント $41.17 注文するには
写真 部品番号 説明 価格(各) ストック
272014 シュー $69.93 在庫あり
写真 部品番号 説明 価格(各) ストック
282393 スクリュー $0.74 注文するには
写真 部品番号 説明 価格(各) ストック
271880 チェーン $138.30 注文するには
写真 部品番号 説明 価格(各) ストック
284899 スクリュー $3.87 注文するには
写真 部品番号 説明 価格(各) ストック
271871 チェーン $269.83 注文するには
写真 部品番号 説明 価格(各) ストック
271856 モバイルシューマウント $68.34 注文するには
写真 部品番号 説明 価格(各) ストック
257626 シュー $99.40 注文するには
写真 部品番号 説明 価格(各) ストック
282393 スクリュー $0.74 注文するには
写真 部品番号 説明 価格(各) ストック
276462 シュー $102.24 注文するには
写真 部品番号 説明 価格(各) ストック
282397 スクリュー $0.48 注文するには
写真 部品番号 説明 価格(各) ストック
287000 ドライブギア $511.27 注文するには
写真 部品番号 説明 価格(各) ストック
286222 クランクシャフトギア $383.46 注文するには
写真 部品番号 説明 価格(各) ストック
286225 ポンプドライブギア $206.66 注文するには
すべて見る

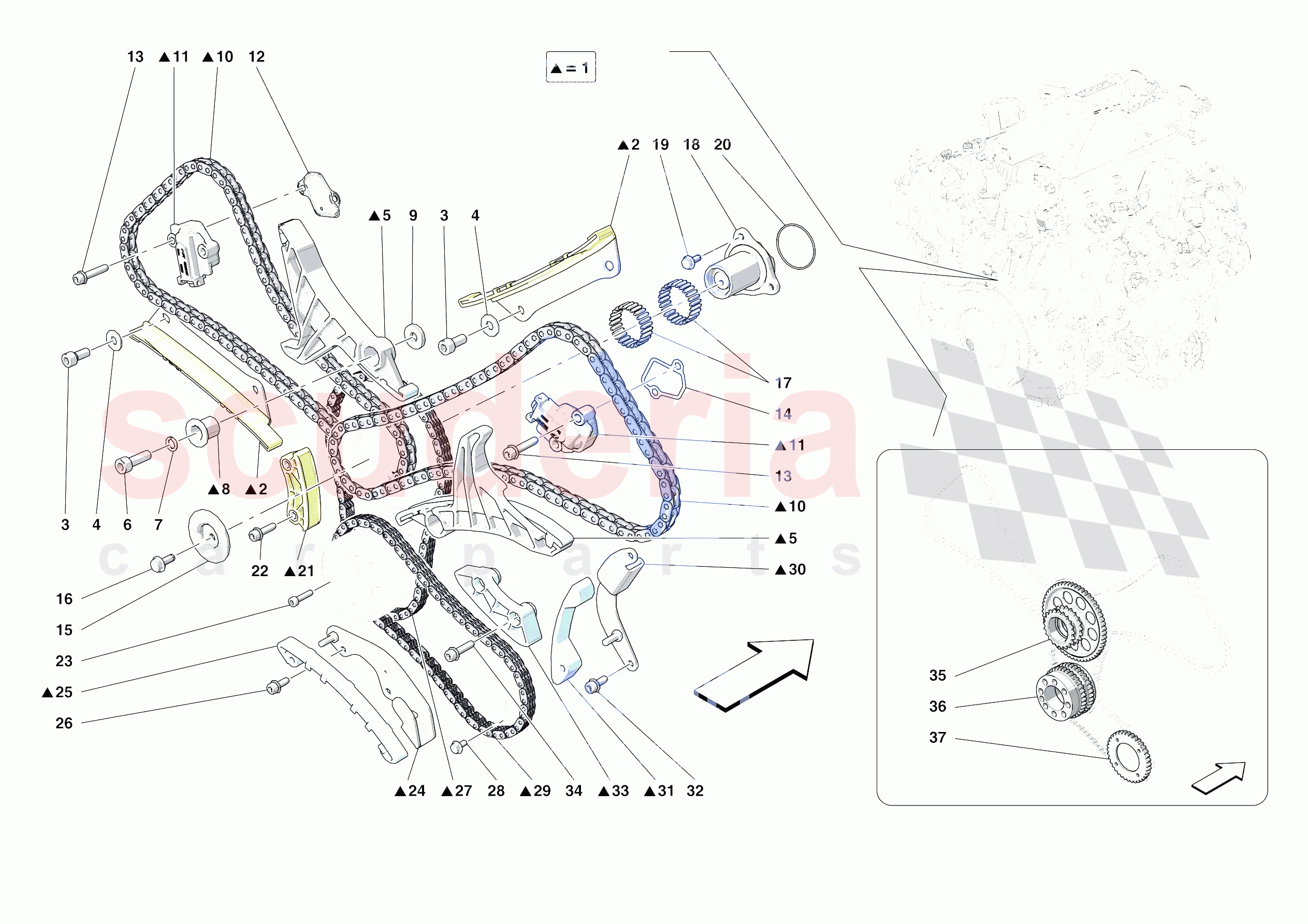

TIMING SYSTEM DRIVE of Ferrari Ferrari Portofino Europe RH ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
0001 790545
コンプリートバルブタイミングシステム 		$1,287.71 1
0002 307544
シュー 		$78.09 2
0003 14302821
スクリュー
M8 X 18 		$0.19 4
0004 163759
ウォッシャー 		$12.98 4
0005 318677
シュー 		$104.91 2
0006 14306421
スクリュー
M8 X 20 		$0.32 2
0007 284900
ウォッシャー 		$0.16 2
0008 175303
バス 		$33.37 2
0009 288341
ウォッシャー 		$2.81 2
0010 317852
チェーン 		$238.45 2
0011 297696
テンショナー 		$317.94 2
0012 306440
ガスケット
エンジンガスケットセットにも含まれます 		$2.23 1
0013 282398
スクリュー
M6 X 30 		$0.51 4
0014 322518
ガスケット
エンジンガスケットセットにも含まれます 		$8.14 1
0015 304699
ショルダー 		$36.55 1
0016 284898
スクリュー
M6 X 16 		$3.29 3
0017 267808
ローラーベアリングケージ 		$14.93 2
0018 322199
タイミングシステムアイドラーギアマウント 		$206.66 1
0019 284898
スクリュー
M6 X 16 		$3.29 3
0020 154191
ガスケット
エンジンガスケットセットにも含まれます
在庫あり 		$1.33 (47.2% off) 1
0021 306094
固定シュー 		$68.34 1
0022 282396
スクリュー
M6 X 22 		$0.59 2
0023 245914
スクリュー
M5 X 20 		$0.21 1
0024 276463
コンプリートマウント 		$41.17 1
0025 272014
シュー
在庫あり 		$69.93 1
0026 282393
スクリュー
M6 X 16 		$0.74 2
0027 271880
チェーン 		$138.30 1
0028 284899
スクリュー
M5 X 10 		$3.87 4
0029 271871
チェーン 		$269.83 1
0030 271856
モバイルシューマウント 		$68.34 1
0031 257626
シュー 		$99.40 1
0032 282393
スクリュー
M6 X 16 		$0.74 2
0033 276462
シュー 		$102.24 1
0034 282397
スクリュー
M6 X 25 		$0.48 2
0035 287000
ドライブギア 		$511.27 1
0036 286222
クランクシャフトギア 		$383.46 1
0037 286225
ポンプドライブギア 		$206.66 1
