FORCED INDUCTION SYSTEM PIPES of Ferrari Ferrari Portofino Europe RH

すべて見る

Ferrari Portofino Europe RH - 強制インダクションシステムパイプ

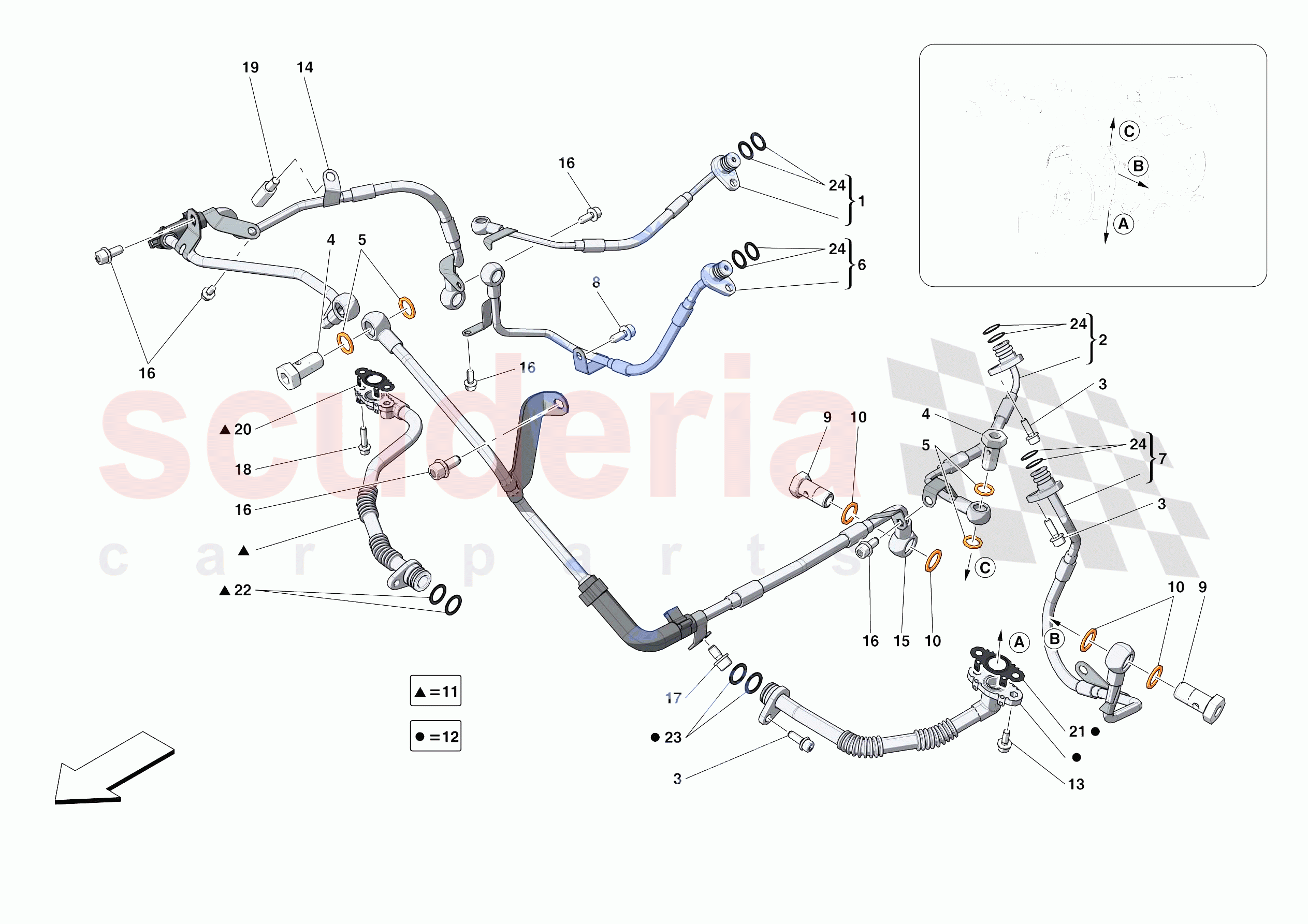

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	297862	オイルデリバリパイプ～右側ターボ	お問い合わせ	注文するには
	787611	オイルデリバリパイプ～右側ターボ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	306837	左ターボオイルデリバリーパイプ	お問い合わせ	注文するには
	787612	左ターボオイルデリバリーパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	ソケットネジ M6×22 ワッシャ付	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	297185	ホースコネクター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261060	ガスケット銅 12 - 16 x 1.5	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	307668	右側ターボへのウォーターデリバリーパイプ	お問い合わせ	注文するには
	787609	右側ターボへのウォーターデリバリーパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	307669	左側タービンへの送水管	お問い合わせ	注文するには
	787610	左側タービンへの送水管	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248471	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	297184	ホースコネクター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	10280060	銅ワッシャー D14.20 X 1.5	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	297864	右側ターボからのオイルリターンパイプ	お問い合わせ	注文するには
	787613	右側ターボからのオイルリターンパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	306347	左側ターボからのオイルリターンパイプ	お問い合わせ	注文するには
	787614	左側ターボからのオイルリターンパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	303509	右側ターボからの水戻しパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	297747	左側ターボからのウォーターリターンパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	スクリュー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	336488	スタッドボルト	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	295801	ガスケット	お問い合わせ	注文するには
	298091	ガスケット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	271457	OIL DRAIN PIPE GASKET	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	287722	Oリング 15.08 x 2.62	お問い合わせ	注文するには
	287722	Oリング 15.08 x 2.62	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	287722	Oリング 15.08 x 2.62	お問い合わせ	注文するには
	287722	Oリング 15.08 x 2.62	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	14456981	ガスケット	お問い合わせ	注文するには
	14456981	ガスケット	お問い合わせ	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 (0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
0001	297862	オイルデリバリパイプ～右側ターボ	297862 オイルデリバリパイプ～右側ターボ Applicable up to engine No. 506909	-	1	Enquire
0001	787611	オイルデリバリパイプ～右側ターボ	787611 オイルデリバリパイプ～右側ターボ Applicable from engine No. 506910	-	1	Enquire
0002	306837	左ターボオイルデリバリーパイプ	306837 左ターボオイルデリバリーパイプ Applicable up to engine No. 506909	-	1	Enquire
0002	787612	左ターボオイルデリバリーパイプ	787612 左ターボオイルデリバリーパイプ Applicable from engine No. 506910	-	1	Enquire
0003	231619	ソケットネジ M6×22 ワッシャ付	231619 ソケットネジ M6×22 ワッシャ付 M6 X 18	-	6	Enquire
0004	297185	ホースコネクター	297185 ホースコネクター	-	4	Enquire
0005	10261060	ガスケット銅 12 - 16 x 1.5	10261060 ガスケット銅 12 - 16 x 1.5 Also included in engine gasket set	-	8	Enquire
0006	307668	右側ターボへのウォーターデリバリーパイプ	307668 右側ターボへのウォーターデリバリーパイプ Applicable up to engine No. 506909	-	1	Enquire
0006	787609	右側ターボへのウォーターデリバリーパイプ	787609 右側ターボへのウォーターデリバリーパイプ Applicable from engine No. 506910	-	1	Enquire
0007	307669	左側タービンへの送水管	307669 左側タービンへの送水管 Applicable up to engine No. 506909	-	1	Enquire
0007	787610	左側タービンへの送水管	787610 左側タービンへの送水管 Applicable from engine No. 506910	-	1	Enquire
0008	248471	スクリュー	248471 スクリュー M8 X 20	-	1	Enquire
0009	297184	ホースコネクター	297184 ホースコネクター	-	4	Enquire
0010	10280060	銅ワッシャー D14.20 X 1.5	10280060 銅ワッシャー D14.20 X 1.5 Also included in engine gasket set	-	8	Enquire
0011	297864	右側ターボからのオイルリターンパイプ	297864 右側ターボからのオイルリターンパイプ Applicable up to engine No. 506909	-	1	Enquire
0011	787613	右側ターボからのオイルリターンパイプ	787613 右側ターボからのオイルリターンパイプ Applicable from engine No. 506910	-	1	Enquire
0012	306347	左側ターボからのオイルリターンパイプ	306347 左側ターボからのオイルリターンパイプ Applicable up to engine No. 506909	-	1	Enquire
0012	787614	左側ターボからのオイルリターンパイプ	787614 左側ターボからのオイルリターンパイプ Applicable from engine No. 506910	-	1	Enquire
0013	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6 X 16	-	2	Enquire
0014	303509	右側ターボからの水戻しパイプ	303509 右側ターボからの水戻しパイプ	-	1	Enquire
0015	297747	左側ターボからのウォーターリターンパイプ	297747 左側ターボからのウォーターリターンパイプ	-	1	Enquire
0016	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6 X 14	-	6	Enquire
0017	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6 X 12	-	1	Enquire
0018	231620	スクリュー	231620 スクリュー M6 X 25	-	2	Enquire
0019	336488	スタッドボルト	336488 スタッドボルト	-	1	Enquire
0020	295801	ガスケット	295801 ガスケット Also included in Short block gasket series; Applicable up to engine No. 506909	-	1	Enquire
0020	298091	ガスケット	298091 ガスケット Applicable from engine No. 506910	-	1	Enquire
0021	271457	OIL DRAIN PIPE GASKET	271457 OIL DRAIN PIPE GASKET Also included in Short block gasket series	-	1	Enquire
0022	287722	Oリング 15.08 x 2.62	287722 Oリング 15.08 x 2.62 Also included in Short block gasket series; Applicable from engine No. 506910	-	2	Enquire
0022	287722	Oリング 15.08 x 2.62	287722 Oリング 15.08 x 2.62	-	2	Enquire
0023	287722	Oリング 15.08 x 2.62	287722 Oリング 15.08 x 2.62	-	1	Enquire
0023	287722	Oリング 15.08 x 2.62	287722 Oリング 15.08 x 2.62	-	2	Enquire
0024	14456981	ガスケット	14456981 ガスケット Also included in Short block gasket series; Applicable from engine No. 506910	-	8	Enquire
0024	14456981	ガスケット	14456981 ガスケット	-	8	Enquire
