Fuel System (Valid for June 1992 Version) 2 of Lamborghini Lamborghini Diablo (1990-1998)

すべて見る

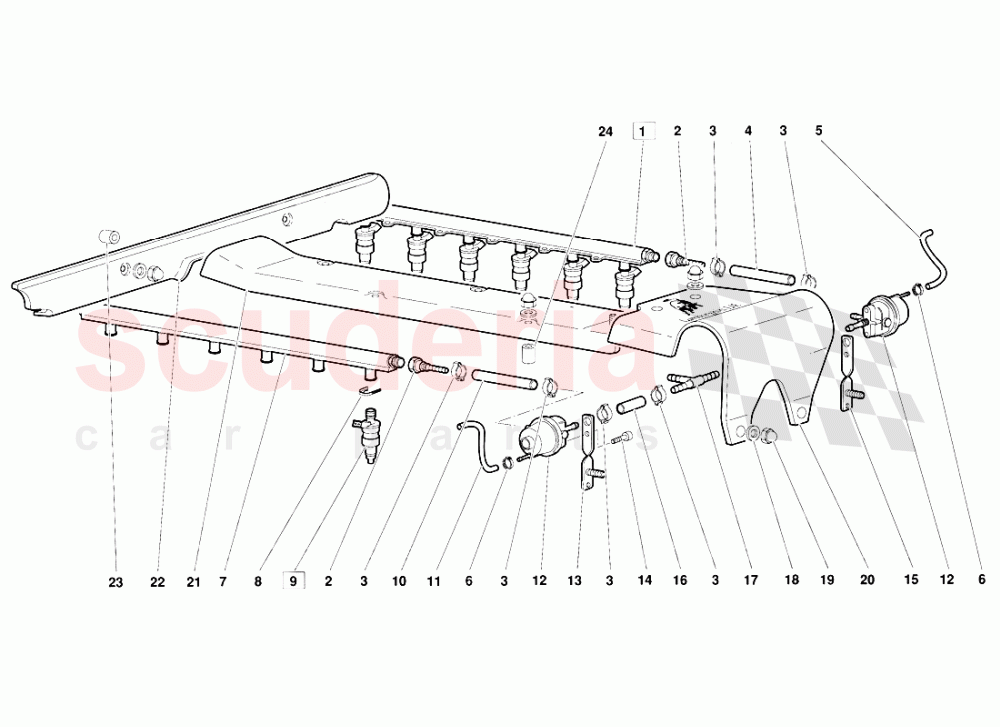

Lamborghini Diablo (1990-1998) - 燃料系統（1992年6月版に有効） 2

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	2027643	インジェクターアッセンブリー	2027643 インジェクターアッセンブリー (1992年6月版より有効) チューバとインサート（12337まで）（特にインターキャンビアビレ）	$4,277.67	2
001	2032514	インジェクター	2032514 インジェクター (1992年6月バージョンに有効) チューブおよびインナーチューブ (12338以降) (特に吸引コレット001332507にのみ有効)	$3,096.58	2
002	6227630	接続部	6227630 接続部 (1992年6月ヴァージョンより有効） RACCORDO	$14.36	2
003	8830902	ストラップ	8830902 ストラップ (1992年6月ヴァージョンより有効） FASCETTA	$5.44	8
004	2030229	パイプ	2030229 パイプ (1992年6月版より有効）チューブ	$202.79	1
005	1330451	パイプ	1330451 パイプ (1992年6月版より有効）チューブ	$55.89	1
006	8830128	クランプ	8830128 クランプ (1992年6月ヴァージョンより有効） FASCETTA	$0.41	2
007	2027643	インジェクターアッセンブリー	2027643 インジェクターアッセンブリー (1992年6月版に有効) 硬質チューブ	$4,277.67	2
008	2027642	クリップ	2027642 クリップ (1992年6月現在有効）モレッタ	-	2	Enquire
009	7M906031	WE.IW031 430003 インジェクター	7M906031 WE.IW031 430003 インジェクター (1992年6月版で有効) インサート（12338より）（特に001332507吸気コレットにのみ適合）	$1,215.88	12
009	2024396	インジェクター	2024396 インジェクター (1992年6月バージョンに有効) 12337まで (互換性あり)	$332.90	12
010	2030231	パイプ	2030231 パイプ (1992年6月版より有効）チューブ	-	1	Enquire
011	1330452	パイプ	1330452 パイプ (1992年6月版より有効）チューブ	-	1	Enquire
012	2027648	圧力調整弁在庫あり	2027648 圧力調整弁 (1992年6月ヴァージョンより有効） REGOLATORE PRESSIONE 在庫あり	$657.40	2
013	2032830	サポート - （1992年6月版のみ有効）サポート・シニストロ	2032830 サポート - （1992年6月版のみ有効）サポート・シニストロ (1992年6月ヴァージョンより有効) O SINISTRO	$235.62	1
014	8700643	スクリュー	8700643 スクリュー (1992年6月版で有効） VITE	$0.37 MSRP: ~~7.32~~ (94.9% off)	2
015	2032829	サポート - （1992 年 6 月版より有効） SUPPORTO DESTRO	2032829 サポート - （1992 年 6 月版より有効） SUPPORTO DESTRO (1992年6月版で有効） O DESTRO	$235.62	1
016	2030233	パイプ	2030233 パイプ (1992年6月版より有効）チューブ	$378.41	2
017	2032279	接続部	2032279 接続部 (1992年6月版で有効) RCCORDO A TRE VIE	$48.84	1
018	N01152427	ウォッシャー在庫あり	N01152427 ウォッシャー (1992年6月ヴァージョンまで有効） RONDELLA 在庫あり	$0.28	10
019	8200620	ナット	8200620 ナット (1992年6月版で有効) DADO	$7.59 MSRP: ~~8.25~~ (8% off)	10
020	2032408	シールド	2032408 シールド (1992年6月版で有効) プレスレギュレーター・プロテクション	-	1	Enquire
021	1632838	シールド	1632838 シールド (1992年6月バージョンに有効) ケーブル固定用プロテクター	-	1	Enquire
022	1631652	シールド	1631652 シールド (1992年6月バージョンに有効) パラフィン・キャブレーション・プロテクター	$201.97	1
023	1632588	スペーサー	1632588 スペーサー (1992年6月版で有効）ディスタンス	$10.10	2
024	1331681	スペーサー	1331681 スペーサー (1992年6月版で有効）ディスタンス	$18.19	4
