燃料系統（1992年6月版に有効） 3

Lamborghini Diablo (1990-1998)

自分の役割を見つける

Lamborghini Diablo (1990-1998) - 燃料系統（1992年6月版に有効） 3

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

すべて見る

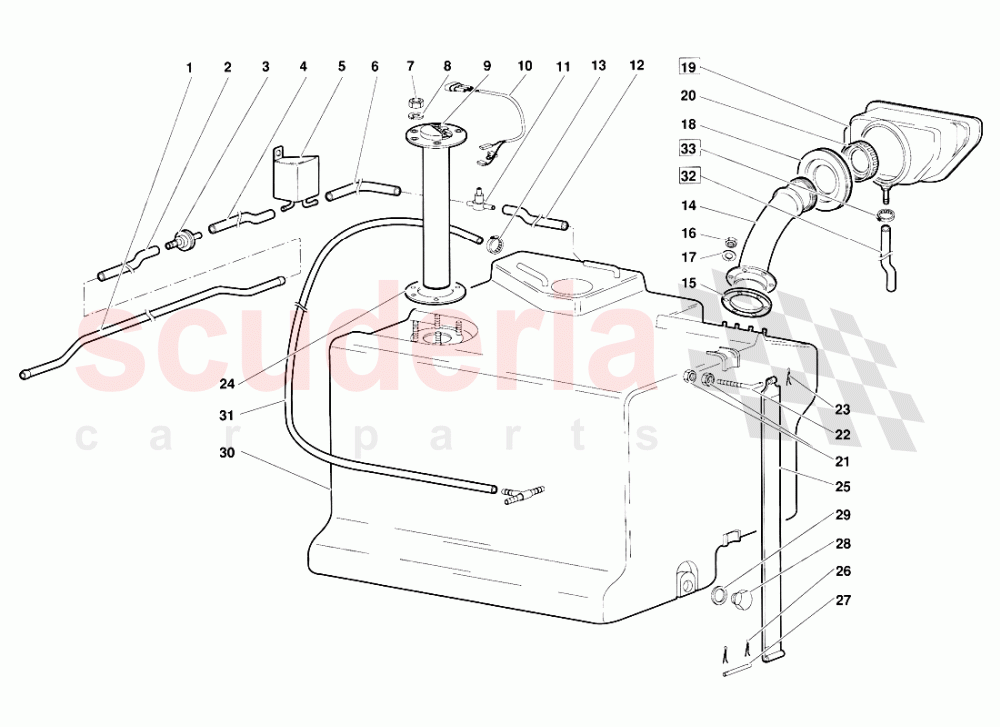

Fuel System (Valid for June 1992 Version) 3 of Lamborghini Lamborghini Diablo (1990-1998) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
001 6231441
パイプ
(Valid for June 1992 version) TUBO IN RAME 		$494.02 1
002 6231442
パイプ
(Valid for June 1992 version) TUBO 		$7.52 1
003 6229379
セーフティバルブ
(Valid for June 1992 version) VALVOLA Dl SOVRAPRESSIONE 		$138.76 1
004 6230435
パイプ
(Valid for June 1992 version) TUBO 		$9.14 1
005 6231444
ベーパータンク
(Valid for June 1992 version) SEPARATORE VAPORI BENZINA 		- 1 Enquire
006 6230437
パイプ
(Valid for June 1992 version) TUBO 		- 1 Enquire
007 8200501
ナット
(Valid for June 1992 version) DADO 		$0.05 5
008 8410502
ウォッシャー
(Valid for June 1992 version) RONDELLA 		$0.08 (98.9% off) 5
009 6229648
レベルゲージ
(Valid for June 1992 version) INDICATORE LIVELLO 		$362.74 (45.5% off) 1
010 6130617
ELECTケーブル
(Valid for June 1992 version) CABLAGGIO GALLEGGIANTE 		$38.38 1
011 6230531
セーフティバルブ
(Valid for June 1992 version) VALVOLA SICUREZZA 		$312.01 1
012 6230438
パイプ
(Valid for June 1992 version) TUBO 		$15.15 1
013 N0245097
クランプ
(Valid for June 1992 version) FASCETTA 		$19.14 2
014 6221128
ユニオン
(Valid for June 1992 version) TUBO INTRODUZIONE 		$2,123.84 1
015 6205360
ガスケット
(Valid for June 1992 version) GUARNIZIONE 		$104.36 1
016 N01100412
六角ナット
(Valid for June 1992 version) DADO
IN STOCK 		- 6 Enquire
017 8410402
ウォッシャー
(Valid for June 1992 version) RONDELLA 		$0.05 (99.3% off) 6
018 9409215
ガスケット
(Valid for June 1992 version) GUARNIZIONE 		$34.73 1
019 9490517
ケース
(Valid for June 1992 version) SCATOLA (dalla 1 2471 sostit. 0094905,06) 		- 1 Enquire
020 400201587A
フューエルフィラープラグ
(Valid for June 1992 version) TAPPO SERBATOIO 		$991.20 1
021 N01100845
六角ナット
(Valid for June 1992 version) DADO
IN STOCK 		$2.06 2
022 6226884
タイロッド
(Valid for June 1992 version) TIRANTE 		- 1 Enquire
023 8820304
スプリットピン
(Valid for June 1992 version) COPIGLIA 		$1.90 (73.2% off) 1
024 6229649
ガスケット
(Valid for June 1992 version) GUARNIZIONE
IN STOCK 		$18.40 1
025 6229506
ストラップ
(Valid for June 1992 version) TIRANTE 		$41.41 1
026 8820201
スプリットピン
(Valid for June 1992 version) COPIGLIA 		$6.92 2
027 6231344
ピン
(Valid for June 1992 version) PERNO 		$342.69 1
028 8931203
プラグ
(Valid for June 1992 version) TAPPO Dl SCARICO 		$28.90 1
029 WHT003362
ウォッシャー
(Valid for June 1992 version) RONDELLA 		$1.44 (79.9% off) 1
030 6229504
燃料タンク
(Valid for June 1992 version) SERBATOIO COMBUSTIBILE 		- 1 Enquire
031 6230215
パイプ
(Valid for June 1992 version) TUBO 		$142.11 1
032 9490516
パイプ
(Valid for June 1992 version) TUBO (dalla 12471 sostit. 009490513) 		$14.08 1
033 8832205
ストラップ
(Valid for June 1992 version) FASCETTA (dalla 12471) 		$21.86 1
