Fuel System 3 of Lamborghini Lamborghini Diablo GT (1999-2000)

すべて見る

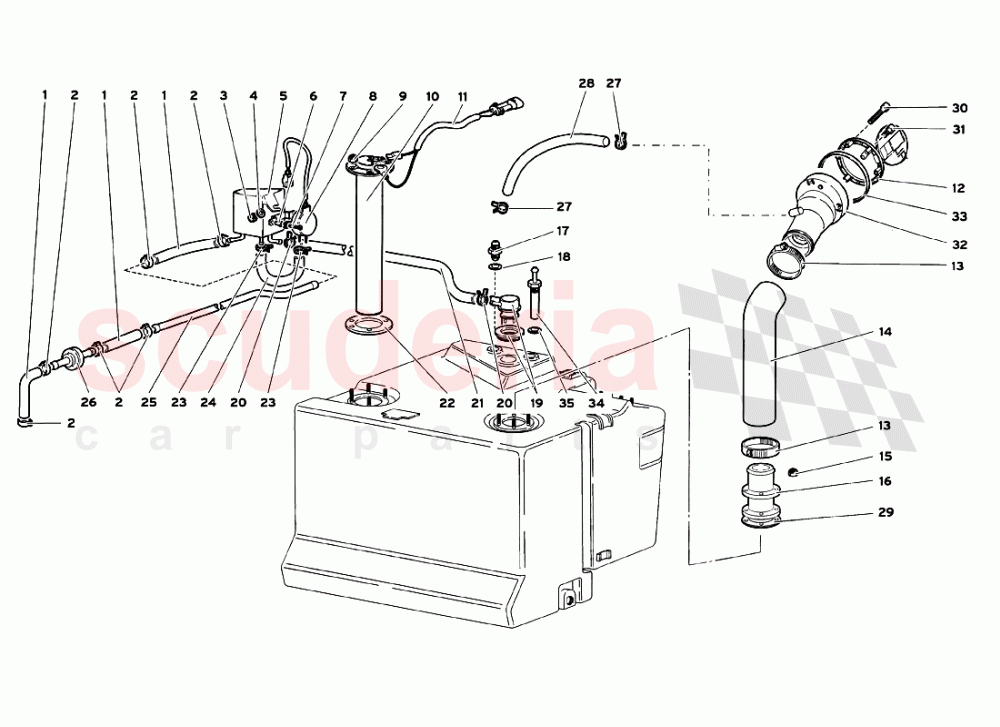

Lamborghini Diablo GT (1999-2000) - 燃料システム3

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	62001398	パイプ	62001398 パイプ TUBO	$12.99 MSRP: ~~13.50~~ (3.8% off)	3
002	8831528	クランプ	8831528 クランプ FASCETTA	$9.05	6
003	N01118312	六角ナット、セルフロック	N01118312 六角ナット、セルフロック DADO	$1.96	1
004	8400606	ウォッシャー	8400606 ウォッシャー RONDELLA	$0.07	1
005	62001351	セグレーター	62001351 セグレーター SEPARATORE VAPORI BENZ.	$311.95 MSRP: ~~431.00~~ (27.6% off)	1
006	62001396	ゴムブッシュ	62001396 ゴムブッシュ BOCCOLA COMMA	$1.99 MSRP: ~~2.10~~ (5.2% off)	2
007	8700346	スクリュー	8700346 スクリュー VITE	$0.09 MSRP: ~~7.38~~ (98.8% off)	2
008	400906206	蒸発放出制御圧力センサー	400906206 蒸発放出制御圧力センサー	$2,553.76	1
009	N0211963	ナット	N0211963 ナット DADO	$0.74	5
010	6229648	レベルゲージ	6229648 レベルゲージ INDICATORE LIVELLO CARBUR.	$332.51 MSRP: ~~666.00~~ (50.1% off)	1
011	6135126	ELECTケーブル	6135126 ELECTケーブル CABLAGGIO GALLEGGIANTE	$9.32 MSRP: ~~9.75~~ (4.4% off)	1
012	9490521	タンク・キャップ	9490521 タンク・キャップ TAPPO SERBATOIO	$241.31	1
013	8834501	ストラップ	8834501 ストラップ FASCETTA	-	2	Enquire
014	62004384	パイプ	62004384 パイプ TUBO	$114.28	1
015	WHT002959	クランピングナット	WHT002959 クランピングナット DADO	$0.80 MSRP: ~~7.26~~ (89% off)	6
016	62004581	ユニオン	62004581 ユニオン BOCCHETTONE	$939.42	1
017	62001267	接続部	62001267 接続部 RACCORDO	$32.82 MSRP: ~~35.40~~ (7.3% off)	1
018	8401425	ウォッシャー	8401425 ウォッシャー RONDELLA	-	1	Enquire
019	62001272	ロールオーバーバルブ	62001272 ロールオーバーバルブ VALVOLA ROLL OVER	$328.78 MSRP: ~~343.00~~ (4.1% off)	1
020	8830131	クランプ	8830131 クランプ FASCETTA	$5.66	2
021	62001160	パイプ	62001160 パイプ TUBO	$13.48 MSRP: ~~14.45~~ (6.7% off)	1
022	6229649	ガスケット	6229649 ガスケット GUARNIZIONE	$16.86	1
023	8830128	クランプ	8830128 クランプ FASCETTA	$0.42	2
024	62001397	パイプ	62001397 パイプ TUBO	$5.66 MSRP: ~~5.95~~ (4.9% off)	1
025	6237081	パイプ	6237081 パイプ TUBO	$43.41 MSRP: ~~45.10~~ (3.7% off)	1
026	62001313	バルブ	62001313 バルブ VALVOLA	$30.90 MSRP: ~~32.15~~ (3.9% off)	1
027	8830214	ストラップ	8830214 ストラップ FASCETTA	$3.64	2
028	62005002	パイプ	62005002 パイプ TUBO SFIATO	$32.02	1
029	6205360	ガスケット	6205360 ガスケット GUARNIZIONE	$95.67	1
030	8740505	スクリュー	8740505 スクリュー VITE	$0.34	3
031	8740512	ダボ	8740512 ダボ GRAND	$0.21	3

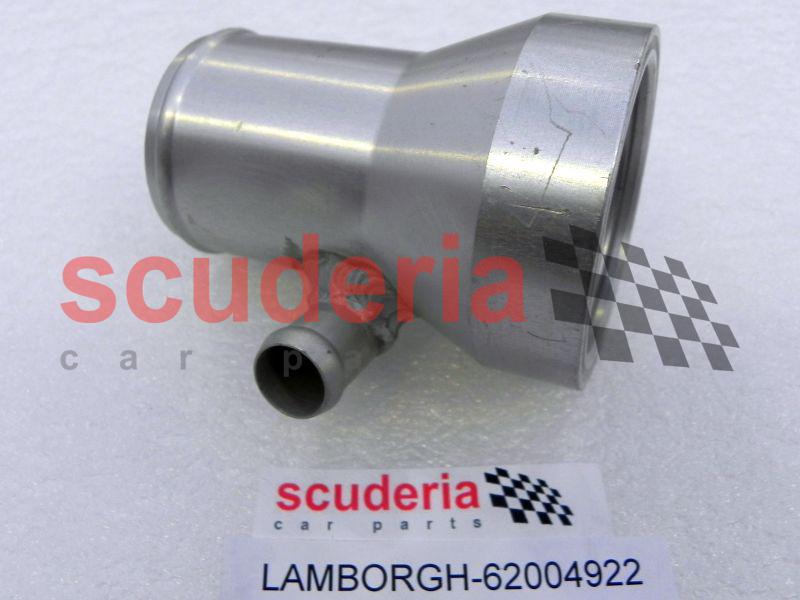

032	62004922	ユニオン	62004922 ユニオン BOCCHETTONE	$821.35 MSRP: ~~853.00~~ (3.7% off)	1
033	9490527	ガスケット	9490527 ガスケット GUARNIZIONE	$83.36	1
034	62006319	接続部	62006319 接続部 RACCORDO	$59.76	1
035	8402018	ガスケット	8402018 ガスケット GUARNIZIONE	$10.73	1
