Fuel System 5 of Lamborghini Lamborghini Diablo GT (1999-2000)

すべて見る

Lamborghini Diablo GT (1999-2000) - 燃料システム 5

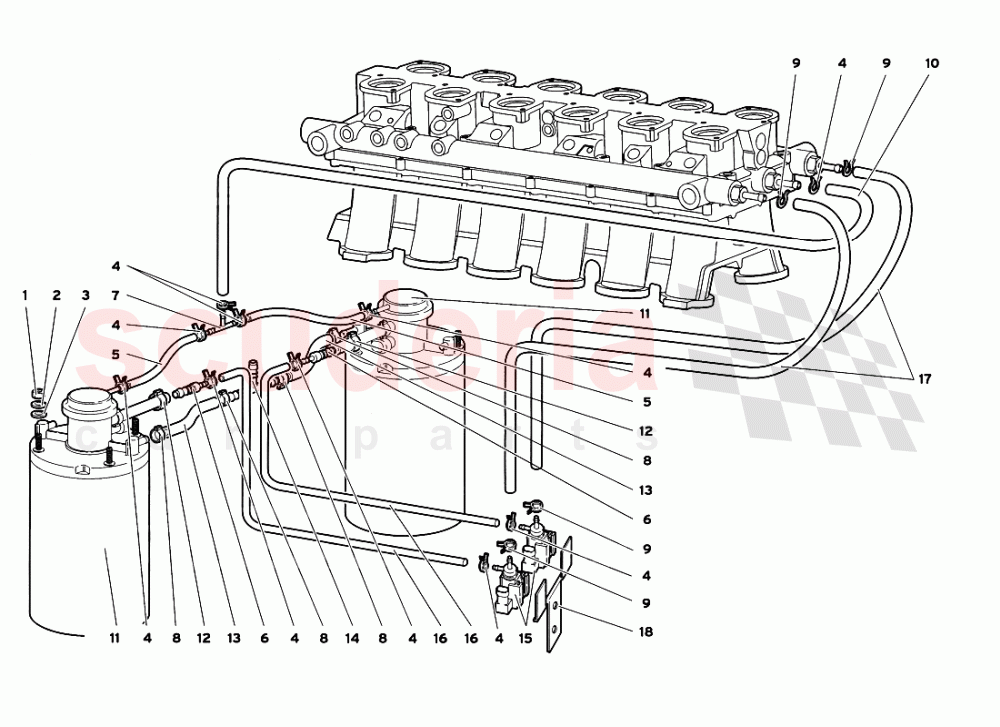

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	8200610	ナット	8200610 ナット DADO	$2.42 MSRP: ~~2.55~~ (5.1% off)	4
002	8410602	ウォッシャー	8410602 ウォッシャー RONDELLA	$43.59	4
003	8400606	ウォッシャー	8400606 ウォッシャー RONDELLA	$0.07	4
004	8830128	クランプ	8830128 クランプ FASCETTA	$0.42	8
005	6230460	パイプ	6230460 パイプ TUBO	$6.95 MSRP: ~~7.25~~ (4.1% off)	2
006	62001419	接続部	62001419 接続部 RACCORDO	$11.66 MSRP: ~~12.20~~ (4.4% off)	2
007	7014169	Tユニオン	7014169 Tユニオン RACCORDO A TRE VIE	$23.91 MSRP: ~~25.65~~ (6.8% off)	1
008	8831528	クランプ	8831528 クランプ FASCETTA	$9.05	6
009	8830131	クランプ	8830131 クランプ FASCETTA	$5.66	4
010	62005141	パイプ	62005141 パイプ TUBO	-	2	Enquire
011	6229306	ベーパートラップ	6229306 ベーパートラップ FILTRO VAPORI	$1,975.81	2
012	N0245097	クランプ	N0245097 クランプ FASCETTA	$17.55	2
013	6230433	パイプ	6230433 パイプ TUBO	$59.41	2
014	6220752	Tユニオン	6220752 Tユニオン RACCORDO TRE VIE	$5.72 MSRP: ~~6.00~~ (4.7% off)	1
015	400906283	ソレノイドバルブ	400906283 ソレノイドバルブ ELETTROVALVOLA	$95.01	2
016	62001420	パイプ	62001420 パイプ TUBO	$12.99 MSRP: ~~13.50~~ (3.8% off)	2
017	62005142	パイプ	62005142 パイプ TUBO	-	2	Enquire
018	62001379	ブラケット	62001379 ブラケット STAFFA	$68.12 MSRP: ~~70.80~~ (3.8% off)	1
