Fuel System 3 of Lamborghini Lamborghini Diablo VT Roadster (1998-2000)

すべて見る

Lamborghini Diablo VT Roadster (1998-2000) - 燃料システム3

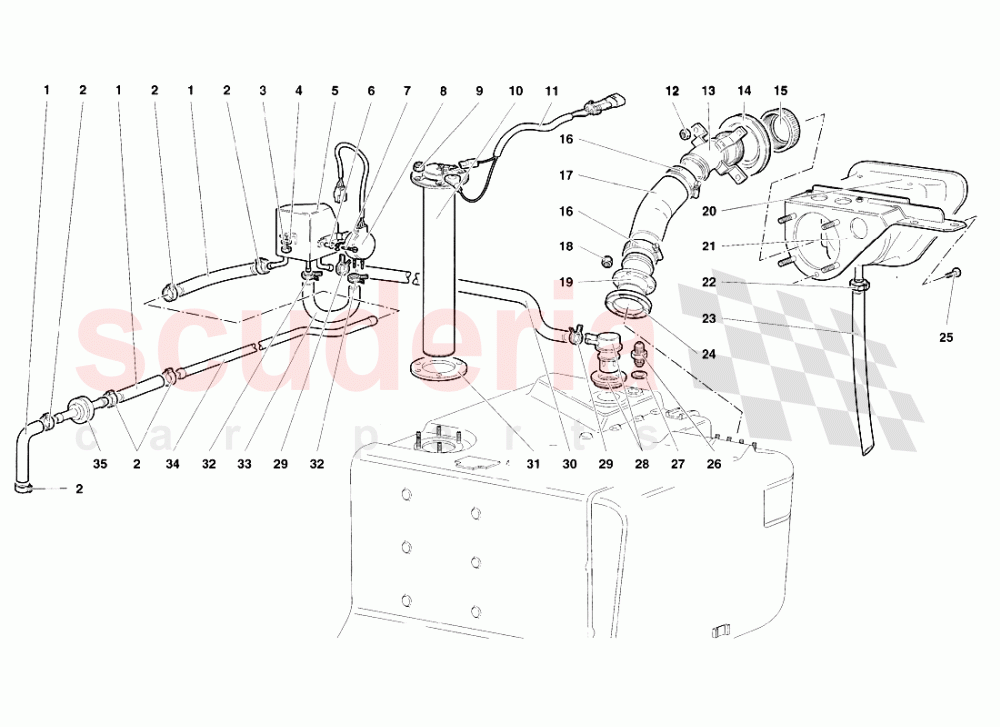

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	62001398	パイプ	62001398 パイプ TUBO	$12.99 MSRP: ~~13.50~~ (3.8% off)	3
002	8831528	クランプ	8831528 クランプ FASCETTA	$9.05	6
003	N01118312	六角ナット、セルフロック	N01118312 六角ナット、セルフロック DADO	$1.96	1
004	8400606	ウォッシャー	8400606 ウォッシャー RONDELLA	$0.07	1
005	62001352	セグレーター	62001352 セグレーター SEPARATORE VAPORI BENZ.	-	1	Enquire
006	62001396	ゴムブッシュ	62001396 ゴムブッシュ BOCCOLA GOMMA	$1.99 MSRP: ~~2.10~~ (5.2% off)	2
007	8700346	スクリュー	8700346 スクリュー VITE	$0.09 MSRP: ~~7.38~~ (98.8% off)	2
008	400906206	蒸発放出制御圧力センサー	400906206 蒸発放出制御圧力センサー	$2,553.76	1
009	N0211963	ナット	N0211963 ナット DADO	$0.74	5
010	6229648	レベルゲージ	6229648 レベルゲージ INDICATORE LIVELLO CARBUR.	$332.51 MSRP: ~~666.00~~ (50.1% off)	1
011	6135126	ELECTケーブル	6135126 ELECTケーブル CABLAGGIO GALLEGGIANTE	$9.32 MSRP: ~~9.75~~ (4.4% off)	1
012	8200513	ナット	8200513 ナット DADO	$0.16	4
013	6237498	ユニオン	6237498 ユニオン BOCCHETTONE	$501.26 MSRP: ~~520.00~~ (3.6% off)	1
013	62001582	ユニオン	62001582 ユニオン (Valid for ARABIA.1998) BOCCHETTONE	$492.57 MSRP: ~~513.00~~ (4% off)	1
013	62001582	ユニオン	62001582 ユニオン (Valid for DUBAI 1998) BOCCHETTONE	$492.57 MSRP: ~~513.00~~ (4% off)	1
013	62001582	ユニオン	62001582 ユニオン (Valid for SOUTH AFRICA1998) BOCCHETTONE	$492.57 MSRP: ~~513.00~~ (4% off)	1
014	9409215	ガスケット	9409215 ガスケット GUARNIZIONE	$31.84 MSRP: ~~34.30~~ (7.2% off)	1
015	62006258	タンク・キャップ	62006258 タンク・キャップ TAPPO SERBATOIO	-	1	Enquire
016	8834501	ストラップ	8834501 ストラップ FASCETTA	-	2	Enquire
017	6237500	パイプ	6237500 パイプ TUBO	$389.59 MSRP: ~~405.00~~ (3.8% off)	1
018	WHT002959	クランピングナット	WHT002959 クランピングナット DADO	$0.80 MSRP: ~~7.26~~ (89% off)	6
019	6237497	ユニオン	6237497 ユニオン BOCCHETTONE	$124.68 MSRP: ~~129.50~~ (3.7% off)	1
020	66001581	ケース	66001581 ケース SCATOLA	$106.57 MSRP: ~~111.00~~ (4% off)	1
021	66001339	サポ-ト（1999年7月アメリカ仕様）（高速燃料吸入車用）サポ-ト	66001339 サポ-ト（1999年7月アメリカ仕様）（高速燃料吸入車用）サポ-ト O	$230.77	1
022	8832205	ストラップ	8832205 ストラップ FASCETTA	$20.04 MSRP: ~~21.50~~ (6.8% off)	1
023	9490516	パイプ	9490516 パイプ TUBO	$12.91 MSRP: ~~13.45~~ (4% off)	1
024	6205360	ガスケット	6205360 ガスケット GUARNIZIONE	$95.67	1
025	8740685	スクリュー	8740685 スクリュー VITE	$20.79	3
026	62001267	接続部	62001267 接続部 RACCORDO	$32.82 MSRP: ~~35.40~~ (7.3% off)	1
027	8401425	ウォッシャー	8401425 ウォッシャー RONDELLA	-	1	Enquire
028	62001272	ロールオーバーバルブ	62001272 ロールオーバーバルブ VALVOLA ROLL OVER	$328.78 MSRP: ~~343.00~~ (4.1% off)	1
029	8830130	ストラップ	8830130 ストラップ FASCETTA	$0.16 MSRP: ~~7.37~~ (97.8% off)	2
030	62001160	パイプ	62001160 パイプ TUBO	$13.48 MSRP: ~~14.45~~ (6.7% off)	1
031	6229649	ガスケット	6229649 ガスケット GUARNIZIONE	$16.86	1
032	8830128	クランプ	8830128 クランプ FASCETTA	$0.42	2
033	62001397	パイプ	62001397 パイプ TUBO	$5.66 MSRP: ~~5.95~~ (4.9% off)	1
034	6237081	パイプ	6237081 パイプ TUBO	$43.41 MSRP: ~~45.10~~ (3.7% off)	1
035	62001313	バルブ	62001313 バルブ VALVOLA	$30.90 MSRP: ~~32.15~~ (3.9% off)	1
