Fuel System 5 of Lamborghini Lamborghini Diablo VT Roadster (1998-2000)

すべて見る

Lamborghini Diablo VT Roadster (1998-2000) - 燃料システム 5

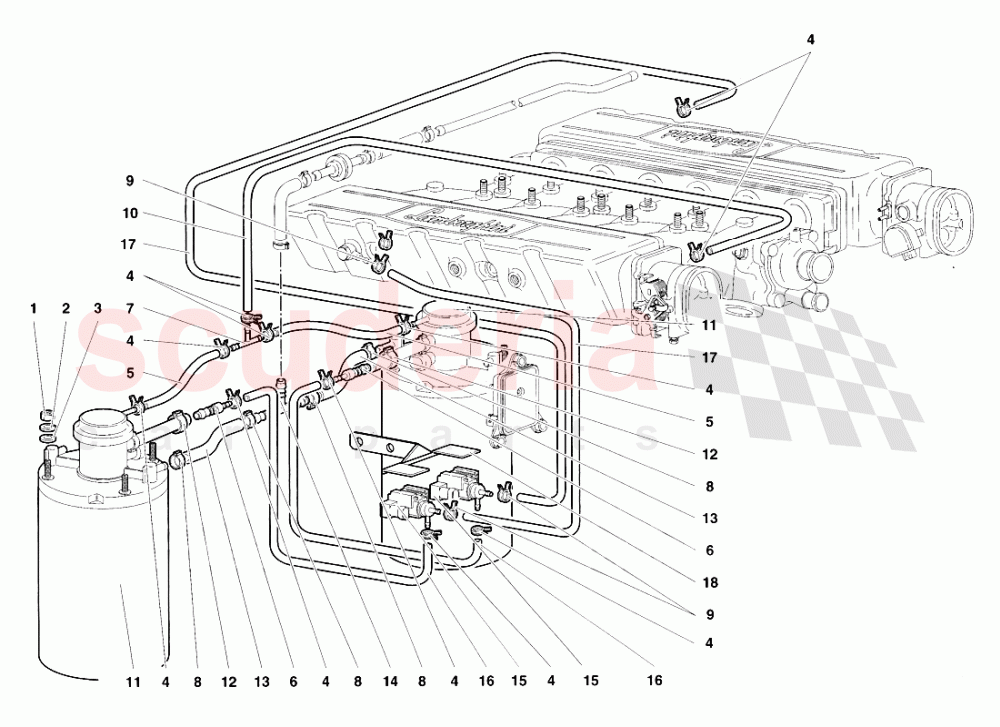

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
001	8200610	ナット	8200610 ナットダド	$2.39 MSRP: ~~2.55~~ (6.3% off)	4
002	WHT003052	ワッシャー4,3 在庫あり	WHT003052 ワッシャー4,3 ロンデッラ在庫あり	$3.60 MSRP: ~~7.38~~ (51.2% off)	4
003	N01152427	ウォッシャー在庫あり	N01152427 ウォッシャーロンデッラ在庫あり	$0.28	4
004	8830128	クランプ	8830128 クランプファスケッタ	$0.41	10
005	6230460	パイプ	6230460 パイプチューボ	$6.87 MSRP: ~~7.25~~ (5.2% off)	2
006	6231341	接続部	6231341 接続部ラッコルド	$3.14 MSRP: ~~3.30~~ (4.8% off)	2
007	7014169	Tユニオン	7014169 Tユニオン三段ラチェット	$23.61 MSRP: ~~25.65~~ (8% off)	1
008	8831528	クランプ	8831528 クランプファスケッタ	$8.94	6
009	8830122	クランプ	8830122 クランプファスケッタ	$0.34 MSRP: ~~7.33~~ (95.4% off)	2
010	6237208	パイプ	6237208 パイプチューボ	$38.11 MSRP: ~~40.15~~ (5.1% off)	2
011	6229306	ベーパートラップ	6229306 ベーパートラップ蒸気フィルター	$1,951.42	2
012	N0245097	クランプ	N0245097 クランプファスケッタ	$17.33	2
013	6230433	パイプ	6230433 パイプチューボ	$58.68	2
014	6220752	Tユニオン	6220752 Tユニオン 3本セット	$5.65 MSRP: ~~6.00~~ (5.8% off)	1
015	77906283	ソレノイドバルブ在庫あり	77906283 ソレノイドバルブエレトロヴァルヴォラ在庫あり	$56.49	1
016	6230456	パイプ	6230456 パイプチューボ	$33.81	1
017	6234475	パイプ	6234475 パイプチューボ	$57.83 MSRP: ~~60.90~~ (5% off)	1
018	62001378	ブラケット	62001378 ブラケットスタッフX	$82.50	1
