Timing System 1 of Lamborghini Lamborghini Diablo SE30 (1993-1995)

すべて見る

Lamborghini Diablo SE30 (1993-1995) - タイミングシステム1

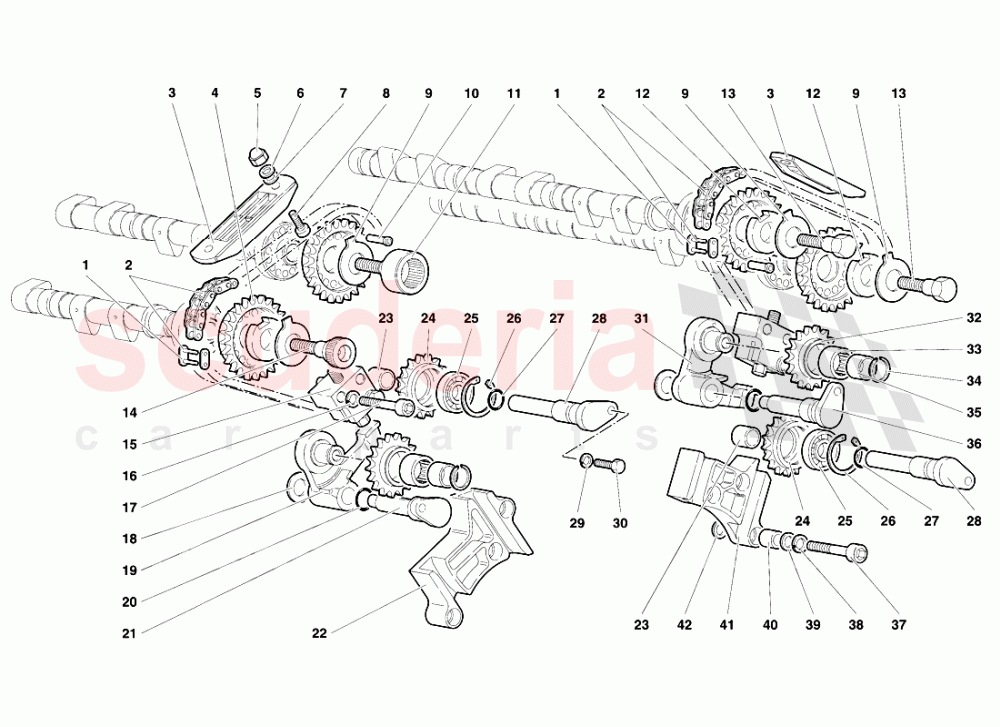

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	1229931	チェーンジョイント	1229931 チェーンジョイント GIUNZIONE CATENA	$5.14	2
002	1229930	チェーン	1229930 チェーン CATENA	$219.31	2
003	1131089	ブレーキパッド	1131089 ブレーキパッド PATTING	$307.07	2
004	1224809	ギア	1224809 ギア INGRANAGGIO	$3,915.43	4
005	8200605	ナット	8200605 ナット DADO	$2.97	4
006	8410602	ウォッシャー	8410602 ウォッシャー RONDELLA	$43.59	4
007	WHT003041	ウォッシャー	WHT003041 ウォッシャー RONDELLA	$0.85 MSRP: ~~7.31~~ (88.4% off)	4
008	8700661	スクリュー	8700661 スクリュー VITE	$12.36	4
009	1219762	ロックプレート	1219762 ロックプレート PIASTRINA SICUREZZA	$42.70 MSRP: ~~44.35~~ (3.7% off)	4
010	1201964	ダボ	1201964 ダボ GRANO	$80.51	4
011	1225448	スクリュー	1225448 スクリュー VITE TRAINO	$476.45	1
012	1219761	ウォッシャー	1219761 ウォッシャー RONDELLA	$90.07 MSRP: ~~97.00~~ (7.1% off)	3
013	1225771	スクリュー	1225771 スクリュー VITE	$289.08	2
014	1228419	スクリュー	1228419 スクリュー VITE TRAINO	$420.61	1
015	1234659	チェーンストレッチャー	1234659 チェーンストレッチャー TENDICATENA	$723.75	2
016	N0152785	ウォッシャー	N0152785 ウォッシャー RONDELLA	$0.40	4
017	8700829	スクリュー	8700829 スクリュー VITE	$5.66	4
018	8401234	ウォッシャー	8401234 ウォッシャー RONDELLA	$1.60 MSRP: ~~7.11~~ (77.5% off)	2
019	1231691	R.チェーンテンスSUP.	1231691 R.チェーンテンスSUP. SUPPORTO TENDICATENA DX	$451.62	1
020	8601303	シール	8601303 シール ANELLO TENUTA	$0.56	2
021	1232021	右ピン	1232021 右ピン PERNO DX	$284.73	1
022	1231719	右ブレーキパッド	1231719 右ブレーキパッド PATTING DX	$67.45	1
023	1225046	スペーサー	1225046 スペーサー DISTANZIALE	$30.77	2
024	1224991	ギア	1224991 ギア INGRANAGGIO	$542.81	2
025	8501204	ベアリング	8501204 ベアリング CUSCINETTO	$6.52	2
026	8573203	リテーナーリング	8573203 リテーナーリング ANELLO RITEGNO	$5.82	2
027	8601103	シール	8601103 シール ANELLO TENUTA	$10.24	2
028	1228095	ピン	1228095 ピン PERNO	$445.42	2
029	8410603	ウォッシャー	8410603 ウォッシャー RONDELLA	$0.07 MSRP: ~~7.39~~ (99.1% off)	4
030	8100607	スクリュー	8100607 スクリュー VITE	$5.66	4
031	1231690	Lチェーンテンス。SUP.	1231690 Lチェーンテンス。SUP. SUPPORTO TENDICATENA SX	$451.62	1
032	1231695	ギア	1231695 ギア INGRANAGGIO	$2,576.52	2
033	8522208	ベアリング	8522208 ベアリング CUSCINETTO	$36.79	2
034	8581701	リテーナーリング	8581701 リテーナーリング ANELLO RITEGNO	$1.05	2
035	8801702	ブッシング	8801702 ブッシング BOCCOLA	$39.39	2
036	1232020	左ピン	1232020 左ピン PERNO SX	$284.73	1
037	8700844	スクリュー	8700844 スクリュー VITE	$0.62	6
038	8410820	ウォッシャー	8410820 ウォッシャー RONDELLA	$0.19 MSRP: ~~7.37~~ (97.4% off)	6
039	1231040	ウォッシャー	1231040 ウォッシャー RONDELLA	-	6	Enquire
040	1231087	ブッシング	1231087 ブッシング BOCCOLA	$10.00	6
041	1231720	左ブレーキパッド	1231720 左ブレーキパッド PATTING SX	$70.94	1
042	N0122094	ウォッシャー	N0122094 ウォッシャー RONDELLA	$1.47 MSRP: ~~7.15~~ (79.4% off)	6
