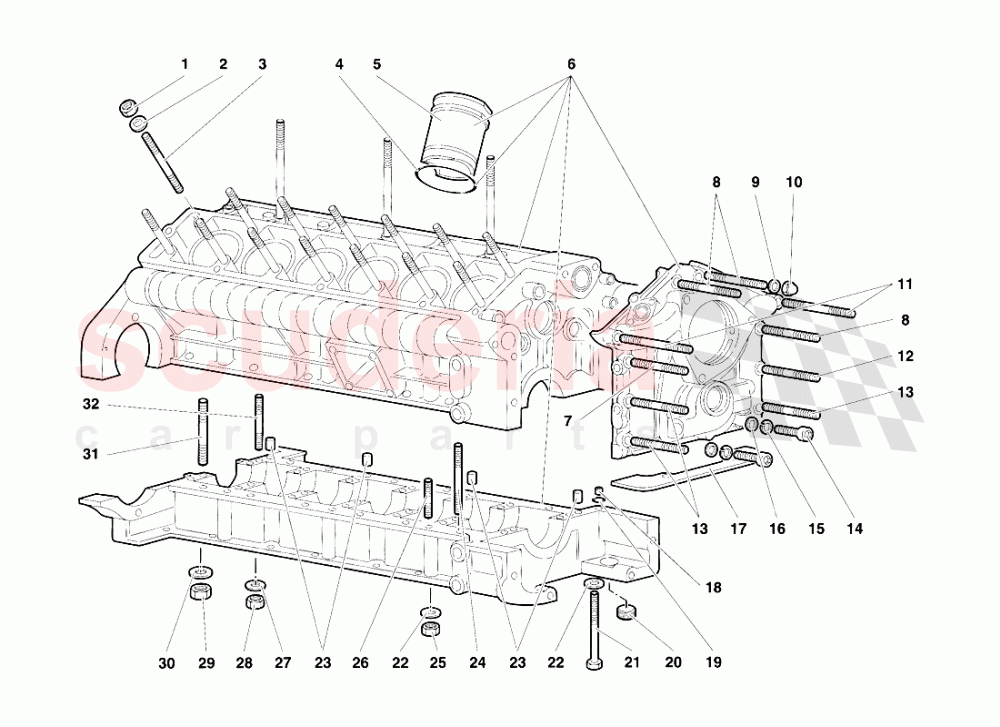

Lamborghini Diablo SE30 (1993-1995) - クランクケース

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	1120924	キャップナット	1120924 キャップナット DADO	$38.59	28
002	8401230	ウォッシャー IN STOCK	8401230 ウォッシャー RONDELLA IN STOCK	$61.59	28
003	1824761	スタッドボルト	1824761 スタッドボルト PRIGIONIERO	$108.55	28
004	WHT003085	シールリング	WHT003085 シールリング ANELLO TENUTA	$4.62 MSRP: ~~7.06~~ (34.6% off)	12
005	1829442	シリンダー	1829442 シリンダー CILINDRO	$500.80	12
006	403400100	クランクケース	403400100 クランクケース BASAMENTO MOTORE LAVORATO	$22,653.90	1
007	N0444416	スタッドボルト IN STOCK	N0444416 スタッドボルト PRIGIONIERO L=40mm IN STOCK	$3.76 MSRP: ~~7.04~~ (46.6% off)	1
008	8300904	スタッド	8300904 スタッド PRIGIONIERO L=45mm	$30.05	3
009	N0122094	ウォッシャー IN STOCK	N0122094 ウォッシャー RONDELLA IN STOCK	$1.60 MSRP: ~~7.15~~ (77.6% off)	8
010	8200816	ナット	8200816 ナット DADO	$5.45	10
011	8300905	スタッド	8300905 スタッド PRIGIONIERO L=55mm	$19.69	2
012	8300880	スタッド	8300880 スタッド PRIGIONIERO	$26.08	2
013	8300902	スタッドボルト	8300902 スタッドボルト PRIGIONIERO L=35mm	$9.77	3
014	8700822	スクリュー	8700822 スクリュー VITE	$0.81 MSRP: ~~7.29~~ (88.9% off)	2
015	N0152785	ウォッシャー IN STOCK	N0152785 ウォッシャー RONDELLA IN STOCK	$0.44	2
016	N0122094	ウォッシャー IN STOCK	N0122094 ウォッシャー RONDELLA IN STOCK	$1.60 MSRP: ~~7.15~~ (77.6% off)	2
017	1232219	ガスケット	1232219 ガスケット GUARNIZIONE	$5.02	1
018	1828787	ダボ	1828787 ダボ GRANO	$15.33	1
019	8600902	シール	8600902 シール ANELLO TENUTA	$0.18	1
020	8932007	プラグ	8932007 プラグ TAPPO	$93.80	1
021	8100871	スクリュー	8100871 スクリュー VITE L=95mm	$4.39	1
022	8410815	ウォッシャー	8410815 ウォッシャー RONDELLA	$0.23 MSRP: ~~7.37~~ (96.9% off)	14
023	8851105	ダボ	8851105 ダボ GRANO	-	4	Enquire
024	8300884	スタッド	8300884 スタッド PRIGIONIERO L=95mm	$35.33	1
025	N01100845	六角ナット IN STOCK	N01100845 六角ナット DADO IN STOCK	$2.06	13
026	WHT003028	ねじピン	WHT003028 ねじピン PRIGIONIERO L=25mm	$23.62	10
027	8400820	ウォッシャー	8400820 ウォッシャー RONDELLA	$18.82	14
028	8200805	ナット	8200805 ナット DADO	$0.15	14
029	8201221	ナット	8201221 ナット DADO	$3.40	14
030	8401227	ウォッシャー	8401227 ウォッシャー RONDELLA	$17.62	14
031	8301238	スタッドボルト	8301238 スタッドボルト PRIGIONIERO L=1 10mm	$17.80	14
032	8300886	スタッド	8300886 スタッド PRIGIONIERO L=105mm	$47.10	14
