Fuel System 2 of Lamborghini Lamborghini Diablo SE30 (1993-1995)

すべて見る

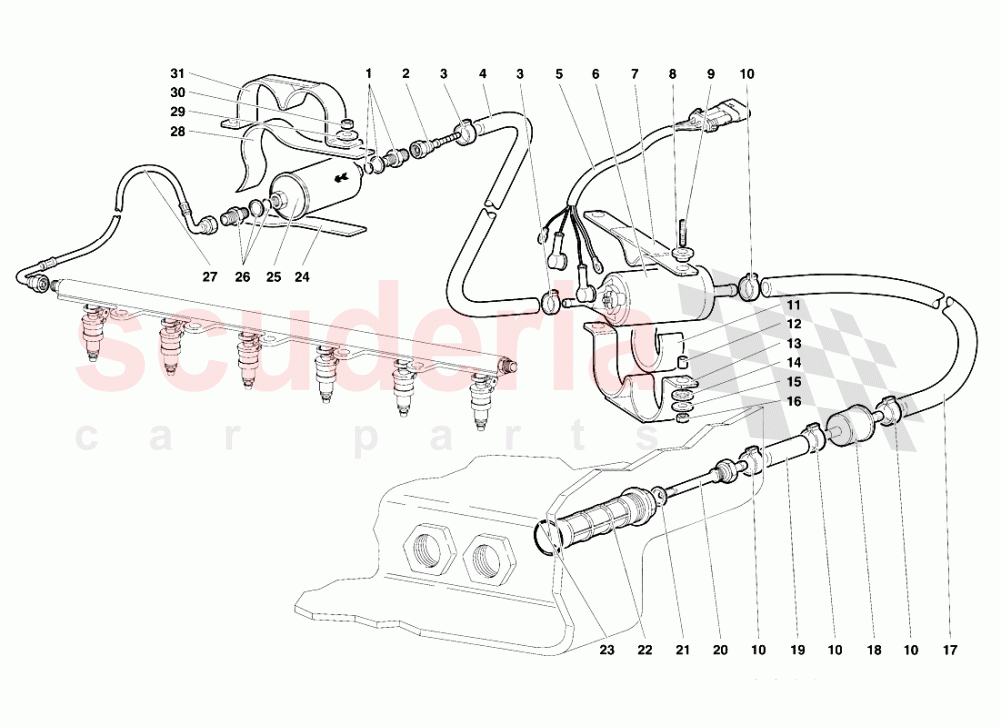

Lamborghini Diablo SE30 (1993-1995) - 燃料システム 2

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	5122740	接続部	5122740 接続部 RACCORDO	$85.12	2
002	6227630	接続部	6227630 接続部 RACCORDO	$14.56	2
003	8831527	ストラップ	8831527 ストラップ FASCETTA	$4.41	4
004	6230218	パイプ	6230218 パイプ TUBO POMPA/FILTRO BENZINA	$48.52 MSRP: ~~50.40~~ (3.7% off)	2
005	6130194	ELECTケーブル	6130194 ELECTケーブル CABLAGGIO POMPE BENZINA	$40.50 MSRP: ~~43.65~~ (7.2% off)	1
006	2024398	フューエルポンプ	2024398 フューエルポンプ POMPA ALIMENTAZIONE	$741.12	2
007	6229533	プレート	6229533 プレート PIASTRA	$59.13 MSRP: ~~63.80~~ (7.3% off)	1
008	1701495	ゴムリング	1701495 ゴムリング ANELLO GOMMA	$56.89	2
009	8300803	スタッドボルト	8300803 スタッドボルト PRIGIONIERO	$13.02	2
010	400251189B	クランプ	400251189B クランプ	$10.49	8
011	6226900	ガスケット	6226900 ガスケット GUARNIZIONE	$25.99	2
012	1701592	ダボ	1701592 ダボ GRANO	$28.08	2
013	6229532	ストラップ	6229532 ストラップ FASCETTA	$44.85 MSRP: ~~48.40~~ (7.3% off)	1
014	WHT001189	プラスチックワッシャ	WHT001189 プラスチックワッシャ	$6.11	2
015	WHT001942	ウォッシャー	WHT001942 ウォッシャー RONDELLA	$3.16	2
016	8200804	ナット M8	8200804 ナット M8 DADO	$1.11 MSRP: ~~7.28~~ (84.8% off)	2
017	6230225	パイプ	6230225 パイプ TUBO F.BENZ.AGG./POMPA BE	$21.78	2

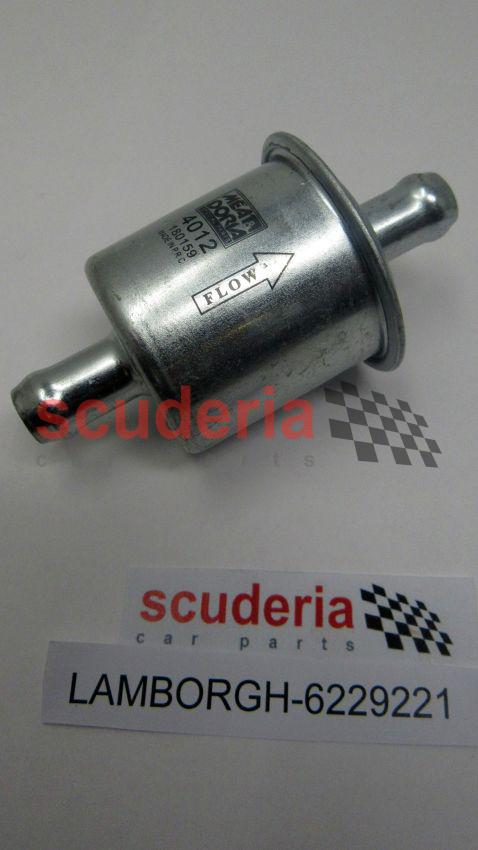

018	6229221	オイルフィルター	6229221 オイルフィルター FILTRO COMBUSTIBILE	$72.67	2
019	6230226	パイプ	6230226 パイプ TUBO F.BENZ./F.BENZ.AGG.	$45.05 MSRP: ~~46.80~~ (3.7% off)	2
020	6230175	パイプ	6230175 パイプ TUBO PESCANTE BENZ.	$358.54	2
021	8402007	ウォッシャー	8402007 ウォッシャー RONDELLA	$0.64 MSRP: ~~7.29~~ (91.2% off)	2
022	6229580	ネット	6229580 ネット FILTRO COMBUSTIBILE	$1,044.67	2
023	8603703	シール	8603703 シール ANELLO TENUTA	$20.24 MSRP: ~~21.75~~ (6.9% off)	2
024	410201196	ガスケット	410201196 ガスケット GUARNIZIONE	$4.84	1
025	400201511A	フュエル・フィルタ	400201511A フュエル・フィルタ	$252.47	2
026	6230564	接続部	6230564 接続部 RACCORDO	-	2	Enquire
027	6231554	パイプ	6231554 パイプ TUBO FILTRO BENZ. BANCATA7-12	$146.92	1
027	6231552	パイプ	6231552 パイプ TUBO FILTRO BENZ. BANCATA 1-6	$251.13	1
028	410201349	ガスケット	410201349 ガスケット GUARNIZIONE	$31.79	1
029	WHT002961	ウォッシャー	WHT002961 ウォッシャー RONDELLA	$0.39	2
030	N01118312	六角ナット、セルフロック	N01118312 六角ナット、セルフロック DADO	$1.96	2
031	6230214	ストラップ	6230214 ストラップ FASCETTA	-	1	Enquire
