Lamborghini Diablo SE30 (1993-1995) - 燃料システム 5

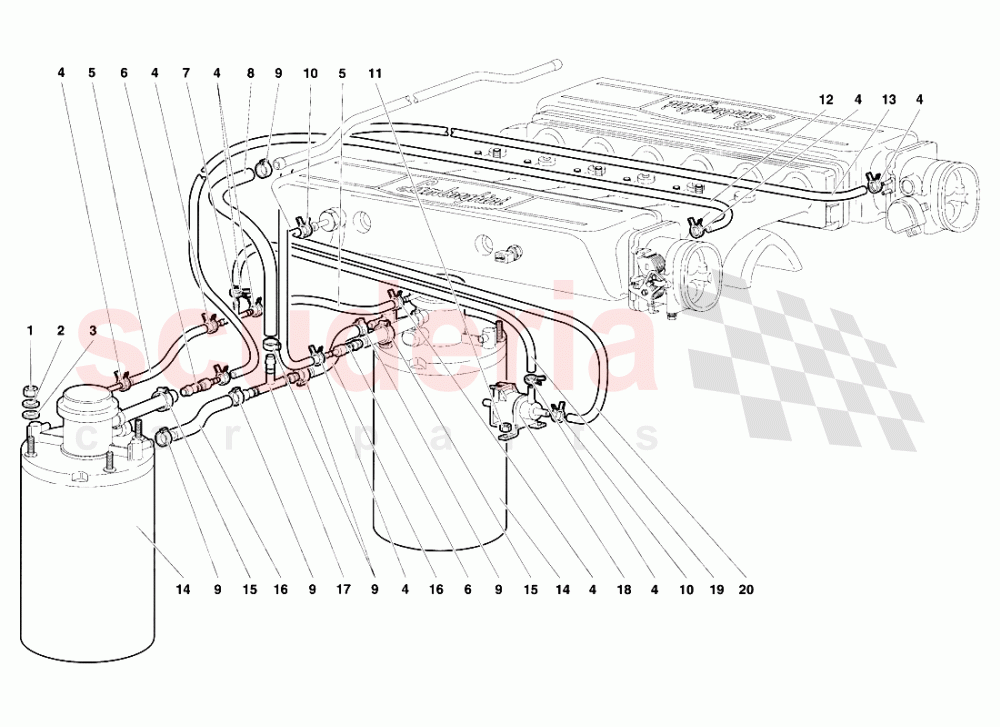

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
001	8200610	ナット	8200610 ナット DADO	$2.42 MSRP: ~~2.55~~ (5.1% off)	4
002	8410603	ウォッシャー	8410603 ウォッシャー RONDELLA	$0.07 MSRP: ~~7.39~~ (99.1% off)	4
003	8400606	ウォッシャー	8400606 ウォッシャー RONDELLA	$0.07	4
004	8830128	クランプ	8830128 クランプ FASCETTA	$0.42	10
005	6230460	パイプ	6230460 パイプ TUBO FLESSIBILE	$6.95 MSRP: ~~7.25~~ (4.1% off)	2
006	6231341	接続部	6231341 接続部 RACCORDO	$3.18 MSRP: ~~3.30~~ (3.6% off)	2
007	7014169	Tユニオン	7014169 Tユニオン RACCORDO A 3 VIE	$23.91 MSRP: ~~25.65~~ (6.8% off)	1
008	6231443	パイプ	6231443 パイプ TUBO FLESSIBILE	$17.56	1
009	8831527	ストラップ	8831527 ストラップ FASCETTA	$4.41	6
010	8830122	クランプ	8830122 クランプ FASCETTA	$0.34 MSRP: ~~7.33~~ (95.4% off)	2
011	WHT002959	クランピングナット	WHT002959 クランピングナット DADO	$0.80 MSRP: ~~7.26~~ (89% off)	2
012	6231343	パイプ	6231343 パイプ TUBO FLESSIBILE	$37.16	1
013	6231342	パイプ	6231342 パイプ TUBO FLESSIBILE	$116.84	1
014	6229306	ベーパートラップ	6229306 ベーパートラップ FILTRO VAPORI	$1,975.81	2
015	N0245097	クランプ	N0245097 クランプ FASCETTA	$17.55	2
016	6230433	パイプ	6230433 パイプ TUBO CANISTER.DX/SX/3VIE	$59.41	2
017	6220752	Tユニオン	6220752 Tユニオン RACCORDO A 3 VIE	$5.72 MSRP: ~~6.00~~ (4.7% off)	1
018	77906283	ソレノイドバルブ	77906283 ソレノイドバルブ ELETTROVALVOLA	$57.20	1
019	6230456	パイプ	6230456 パイプ TUBO FLESSIBILE	$34.23	1
020	6234475	パイプ	6234475 パイプ TUBO FLESSIBILE	$58.55 MSRP: ~~60.90~~ (3.9% off)	1
