Fuel System 1 of Lamborghini Lamborghini Diablo SV (1995-1997)

すべて見る

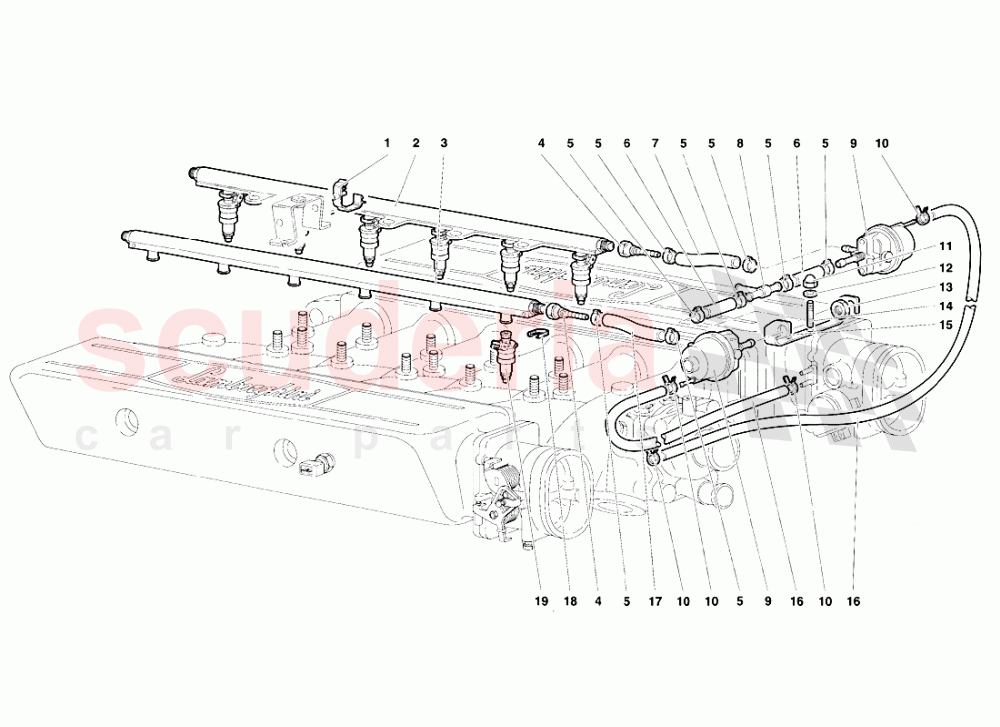

Lamborghini Diablo SV (1995-1997) - 燃料システム1

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	6134202	ストラップ	6134202 ストラップファスケッタ	$1.07 MSRP: ~~8.40~~ (87.3% off)	4
002	2032514	インジェクター	2032514 インジェクターチューブ＆インレット	$3,110.68	2
003	2027643	インジェクターアッセンブリー	2027643 インジェクターアッセンブリーリジッドチューブ	$4,297.15	2
004	6227630	接続部	6227630 接続部ラッコルド	$14.43	2
005	8831528	クランプ	8831528 クランプファスケッタ	$8.97	8
006	2033782	パイプ	2033782 パイプチューボ	$28.96	2
007	2033781	パイプ	2033781 パイプチューボ	$165.37	1
008	2033783	接続部	2033783 接続部三段ラチェット	$25.88	1
009	2027648	圧力調整弁在庫あり	2027648 圧力調整弁圧力レギュレーター在庫あり	$660.39	2
010	8830128	クランプ	8830128 クランプファスケッタ	$0.41	4
011	8200605	ナット在庫あり	8200605 ナットダド在庫あり	$2.94	1
012	N01152427	ウォッシャー在庫あり	N01152427 ウォッシャーロンデッラ在庫あり	$0.28	1
013	8201223	ナット	8201223 ナットダド	-	2	Enquire
014	8300613	スタッドボルト	8300613 スタッドボルトプリジオーネ	$4.74 MSRP: ~~5.10~~ (7.1% off)	1
015	2033784	ブラケット	2033784 ブラケットスタッファ	$144.86	1
016	1532659	パイプ	1532659 パイプチューボ	$18.76	2
017	2033779	パイプ	2033779 パイプチューボ	$124.18	1
018	2027642	クリップ	2027642 クリップモレッタ	-	12	Enquire
019	7M906031	WE.IW031 430003 インジェクター	7M906031 WE.IW031 430003 インジェクターイニエチア	$1,221.42	12
