Fuel System 3 of Lamborghini Lamborghini Diablo SV (1995-1997)

すべて見る

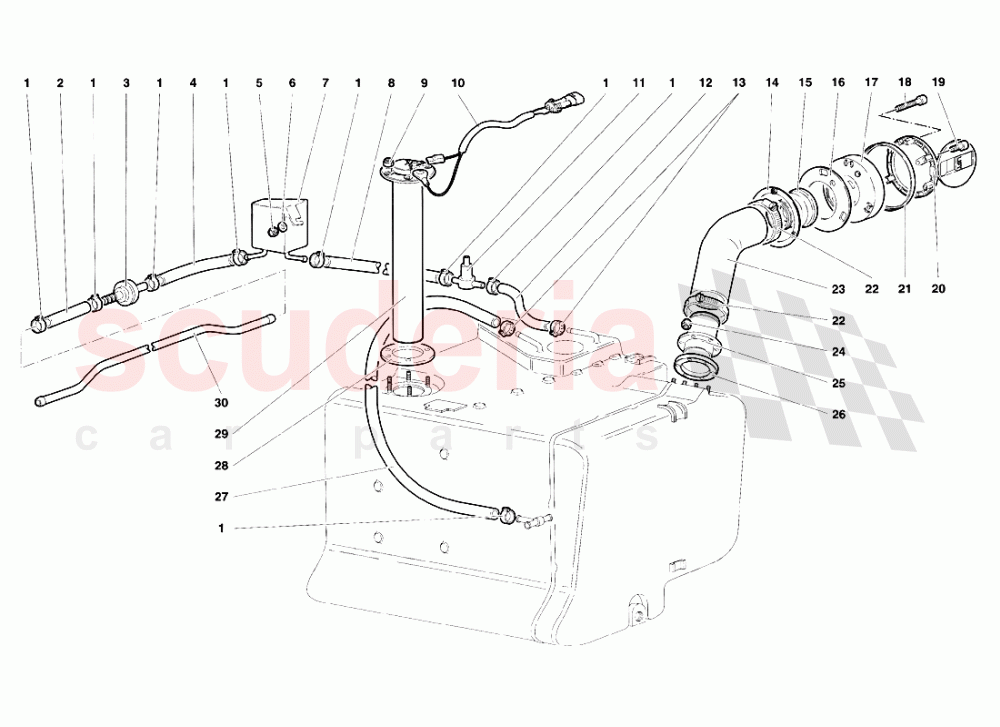

Lamborghini Diablo SV (1995-1997) - 燃料システム3

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	8831527	ストラップ	8831527 ストラップファスケッタ	$4.58	8
002	6231442	パイプ	6231442 パイプ肉厚チューブ	$7.18	1
003	6229379	セーフティバルブ	6229379 セーフティバルブ油圧バルブ	$131.32	1
004	6233893	パイプ	6233893 パイプ肉厚チューブ	$43.88	1
005	N01118312	六角ナット、セルフロック在庫あり	N01118312 六角ナット、セルフロックダド在庫あり	$2.04	1
006	N01152427	ウォッシャー在庫あり	N01152427 ウォッシャーロンデッラ在庫あり	$0.28	1
007	6233841	ベーパータンク	6233841 ベーパータンクベンジン蒸気セパレーター	$395.85	1
008	6230437	パイプ	6230437 パイプ肉厚チューブ	-	1	Enquire
009	N0211963	ナット在庫あり	N0211963 ナットダド在庫あり	$0.76	5
010	6135126	ELECTケーブル	6135126 ELECTケーブルケーブル	$9.64 MSRP: ~~9.75~~ (1.1% off)	1
011	6230531	セーフティバルブ	6230531 セーフティバルブ安全バルブ	$295.64	1
012	6230438	パイプ	6230438 パイプ肉厚チューブ	$14.40	1
013	N0245097	クランプ	N0245097 クランプファスケッタ	$18.15	2
014	9490523	リング	9490523 リングアネーロ・リテグノ	$17.95	1
015	9490529	レデューサー	9490529 レデューサーボッケトーン - ベンジーナ・バーデ	$115.77	1
016	9490528	ガスケット	9490528 ガスケットガーニツィオーネ	$3.68	1
017	9490526	パン	9490526 パンベンジナタップ用バスケッタ	$34.48	1
018	8740505	スクリュー	8740505 スクリュービテ	$0.34	3
019	8740512	ダボ	8740512 ダボグラノ	$0.21	3
020	9490521	タンク・キャップ	9490521 タンク・キャップセルバトオタッポアッシーム	$249.58	1
021	9490527	ガスケット	9490527 ガスケット GUARNIZ.ス・バスカ・タッポ・ベンツ。	$86.26	1
022	8834501	ストラップ	8834501 ストラップファスケッタ	-	2	Enquire
023	6235263	パイプ	6235263 パイプマニコットXボッチベンジナ	$312.41	1
024	WHT002959	クランピングナット在庫あり	WHT002959 クランピングナットダド在庫あり	$0.82 MSRP: ~~7.26~~ (88.7% off)	6
025	6235861	ユニオン	6235861 ユニオンボッケトーン	$135.04	1
026	6205360	ガスケット在庫あり	6205360 ガスケットガーニツィオーネ在庫あり	$98.85	1
027	6230215	パイプ	6230215 パイプ 3層チューブ	$134.43	1
028	6229649	フューエルレベルゲージフランジシール在庫あり	6229649 フューエルレベルゲージフランジシールガーニツィオーネ在庫あり	$18.01	1
029	6229648	レベルゲージ	6229648 レベルゲージオイル温度インジケーター	$344.78 MSRP: ~~666.00~~ (48.2% off)	1
030	6231441	パイプ	6231441 パイプチューブラメ	$468.03	1
