Fuel System 2 of Lamborghini Lamborghini Diablo SV (1998)

すべて見る

Lamborghini Diablo SV (1998) - 燃料システム 2

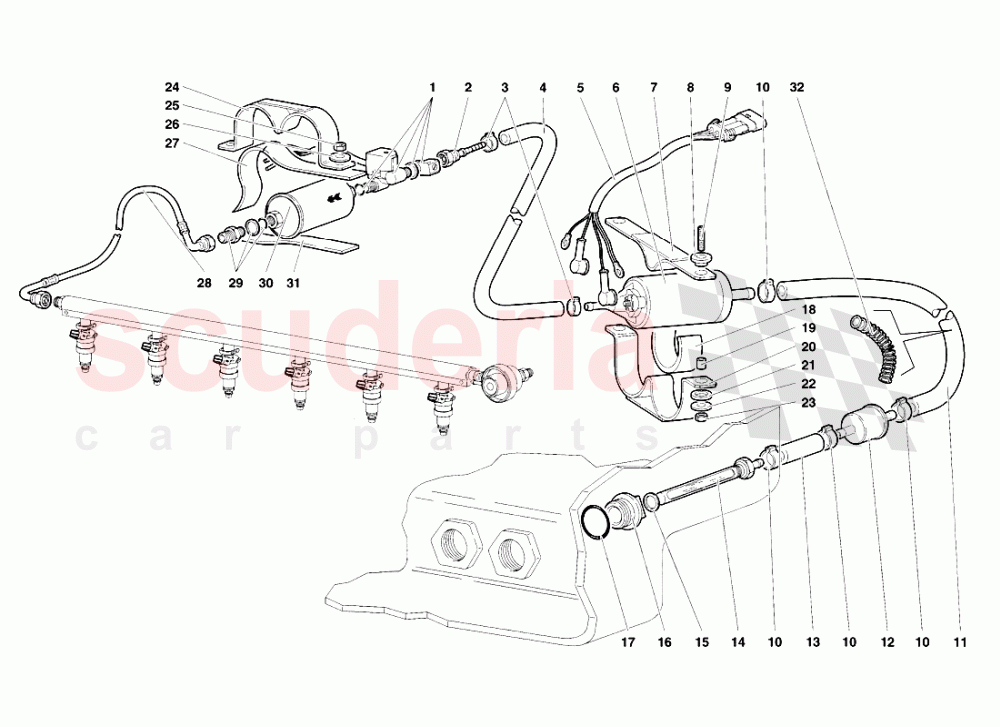

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	6138349	エレクトロバルブキット	6138349 エレクトロバルブキットエレクトロバルブキット	$1,962.30	1
002	6227630	接続部	6227630 接続部ラッコルド	$15.17	2
003	8831528	クランプ	8831528 クランプファスケッタ	$9.38	4
004	6230218	パイプ	6230218 パイプチューボ	$50.59	2
005	6130194	ELECTケーブル	6130194 ELECTケーブルベンジン製ケーブル	$42.24 MSRP: ~~43.65~~ (3.2% off)	1
006	2024398	フューエルポンプ	2024398 フューエルポンプ飲料水	$773.22	2
007	6229533	プレート	6229533 プレートピアストラ	$61.64 MSRP: ~~63.80~~ (3.4% off)	1
008	1701495	ゴムリング	1701495 ゴムリングアネーロ・コンマ	$59.31	2
009	8300803	スタッドボルト	8300803 スタッドボルトプリジオーネ	$13.56	2
010	400251189B	クランプ在庫あり	400251189B クランプ在庫あり	$10.93	8
011	6230225	パイプ	6230225 パイプチューボ	$22.71	2
012	6229221	オイルフィルター在庫あり	6229221 オイルフィルターフィルター在庫あり	$116.81	2
013	6230226	パイプ	6230226 パイプチューボ	$46.93	2
014	62001649	パイプ	62001649 パイプペスカント・チューブ	$607.53 MSRP: ~~626.00~~ (3% off)	2
015	WHT003048	WASHER 22 X 28 X 1.5 在庫あり	WHT003048 WASHER 22 X 28 X 1.5 ロンデッラ在庫あり	$3.71	2
016	62001647	アダプター	62001647 アダプターアダッタトーレ	$414.44	2
017	8603703	シール	8603703 シールアネーロ・テヌータ	$21.10 MSRP: ~~21.75~~ (3% off)	2
018	6226900	ガスケット	6226900 ガスケットガーニツィオーネ	$27.10	2
019	1701592	ダボ	1701592 ダボ距離	$29.24	2
020	6229532	ストラップ	6229532 ストラップファスケッタ	$110.60	1
021	WHT001189	プラスチックワッシャ在庫あり	WHT001189 プラスチックワッシャ在庫あり	$6.34	2
022	WHT001942	ウォッシャー在庫あり	WHT001942 ウォッシャーロンデッラ在庫あり	$3.34	2
023	8200804	ナット M8 在庫あり	8200804 ナット M8 ダド在庫あり	$1.17 MSRP: ~~7.28~~ (83.9% off)	2
024	6230214	ストラップ	6230214 ストラップファスケッタ	-	1	Enquire
025	N01118312	六角ナット、セルフロック在庫あり	N01118312 六角ナット、セルフロックダド在庫あり	$2.06	2
026	WHT002961	ウォッシャー在庫あり	WHT002961 ウォッシャーロンデッラ在庫あり	$0.42	2
027	410201349	ガスケット	410201349 ガスケットガーニツィオーネ	$33.19	1
028	6231554	パイプ	6231554 パイプ 7-12番タンク	$153.75	1
028	6231552	パイプ	6231552 パイプ 1-6番タンク	$262.16	1
029	6230564	接続部	6230564 接続部ラッコルド	-	2	Enquire
030	400201511A	フュエル・フィルタ在庫あり	400201511A フュエル・フィルタ在庫あり	$263.21	2
031	410201196	ガスケット	410201196 ガスケットガーニツィオーネ	$5.04	1
032	62002430	スプリング	62002430 スプリングモーラ	-	2	Enquire
