Fuel System 4 of Lamborghini Lamborghini Diablo SV (1998)

すべて見る

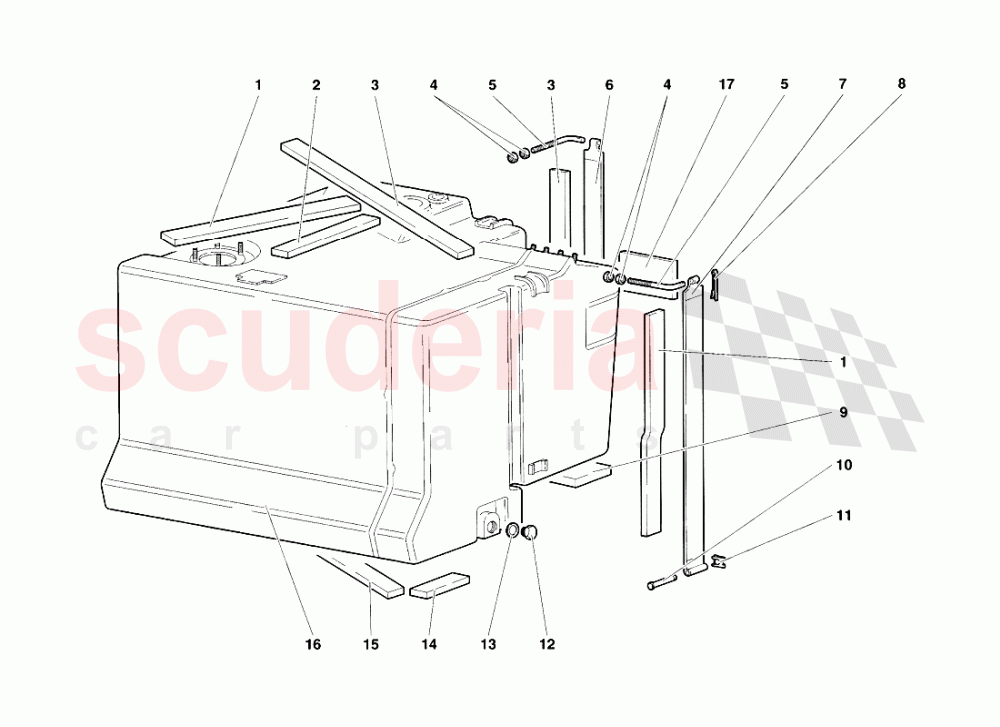

Lamborghini Diablo SV (1998) - 燃料システム4

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
001	6231704	ガスケット	6231704 ガスケット PROTEZIONE	$71.11	1
002	9453124	ガスケット	9453124 ガスケット PROTEZIONE	$6.89	1
003	410201644	プロテクション	410201644 プロテクション PROTEZIONE	$17.01	2
004	N01100845	六角ナット	N01100845 六角ナット DADO	$1.89	4
005	6226884	タイロッド	6226884 タイロッド TIRANTE	-	2	Enquire
006	6237360	ストラップ	6237360 ストラップ FASCETTA	$75.31 MSRP: ~~78.30~~ (3.8% off)	1
007	6229506	ストラップ	6229506 ストラップ FASCETTA	$37.96 MSRP: ~~39.50~~ (3.9% off)	1
008	8820304	スプリットピン	8820304 スプリットピン COPIGLIA	$1.74 MSRP: ~~7.09~~ (75.5% off)	2
009	6231701	ガスケット	6231701 ガスケット PROTEZIONE	$56.89	2
010	6233763	ジャーナル	6233763 ジャーナル PERNO	$10.86	2
011	8580604	クリップ	8580604 クリップ MOLLETTA	$2.20	2
012	8931203	プラグ	8931203 プラグ TAPPO	$26.49 MSRP: ~~27.55~~ (3.8% off)	1
013	WHT003362	ウォッシャー	WHT003362 ウォッシャー RON D ELLA	$1.32 MSRP: ~~7.17~~ (81.6% off)	1
014	6231706	ガスケット	6231706 ガスケット PROTEZIONE	$35.57	1
015	6231702	ガスケット	6231702 ガスケット PROTEZIONE	$4.71 MSRP: ~~5.00~~ (5.8% off)	1
016	62001895	燃料タンク	62001895 燃料タンク SERBATOIO BENZINA	$3,748.97	1
016	62001156	燃料タンク	62001156 燃料タンク (With adapter - p.n. 62001647 - see tab. 62.02.00) SERBATOIO BENZINA	$3,182.38 MSRP: ~~3,310.00~~ (3.9% off)	1
017	6237368	シールド	6237368 シールド PROTEZIONE	$18.79 MSRP: ~~19.50~~ (3.6% off)	1
