ELECTRICAL SYSTEM: ENGINE HARNESS of Maserati Maserati 3200 GT / Assetto Corsa

すべて見る

Maserati 3200 GT / Assetto Corsa - 電装系：エンジンハーネス

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	383010153	オルタネーターと始動モーターの配線	$75.97	注文するには
	383000153	オルタネーターと始動モーターの配線	$255.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	383700168	電子インジェクション配線	$2,510.42	注文するには
	383700136	電子インジェクション配線	$2,510.42	注文するには
	383700106	電子インジェクション配線	$1,251.44	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	383000123	エンジン配線	$621.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	384300378	カバー	$23.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	14496400	スプリングワッシャー	$1.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	13276177	スクリュー	$2.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	980000983	診断用ソケットキャップ	$4.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	11730624	スクリュー	$2.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	383000173	左側ラムダフィーラーケーブル	$18.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	383000174	右側ラムダフィールケーブル	$17.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	383700112	リレーブラケット	$214.35	注文するには

すべて見る

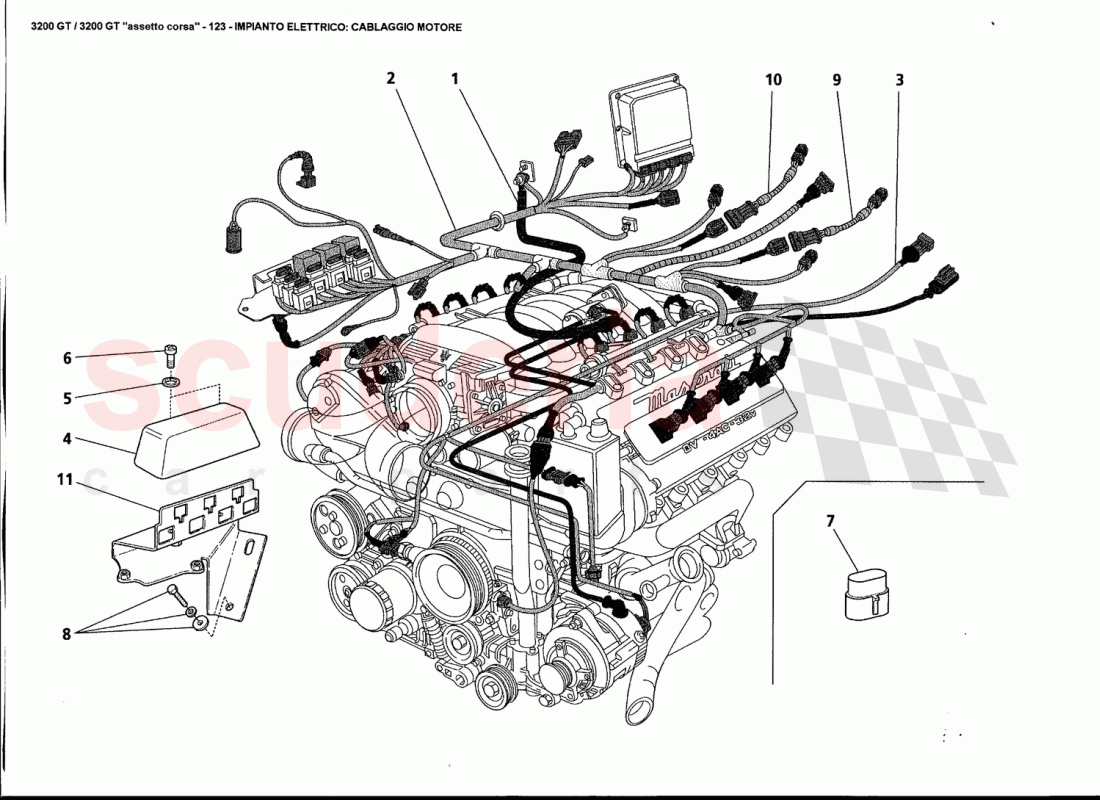

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	383010153	オルタネーターと始動モーターの配線	383010153 オルタネーターと始動モーターの配線 Only GD	$75.97	1
1	383000153	オルタネーターと始動モーターの配線	383000153 オルタネーターと始動モーターの配線 Only GS	$255.09	1
2	383700168	電子インジェクション配線	383700168 電子インジェクション配線 Valid from Ass. Nr.4452	$2,510.42	1
2	383700136	電子インジェクション配線	383700136 電子インジェクション配線 Valid from Ass. Nr.3810 to Ass. Nr.4451	$2,510.42	1
2	383700106	電子インジェクション配線	383700106 電子インジェクション配線 Valid from Ass.Nr. 1834 till Ass.Nr.3809	$1,251.44	1
2	383700105	電子インジェクション配線	383700105 電子インジェクション配線 Valid till Ass.Nr. 1833	$801.12	1
3	383000123	エンジン配線	383000123 エンジン配線	$621.17	1
4	384300378	カバー	384300378 カバー	$23.66	1
5	14496400	スプリングワッシャー	14496400 スプリングワッシャー	$1.51	2
6	13276177	スクリュー	13276177 スクリュー	$2.31	2
7	980000983	診断用ソケットキャップ	980000983 診断用ソケットキャップ	$4.09	1
8	11730624	スクリュー	11730624 スクリュー	$2.73	2
9	383000173	左側ラムダフィーラーケーブル	383000173 左側ラムダフィーラーケーブル Valid for GS from Ass. Nr.4446 not for Ass. Nr.4491,4499 and 4500 / Valid for GD froml Ass. Nr.4469 not for Ass. Nr.4451 and 4454	$18.90	1
10	383000174	右側ラムダフィールケーブル	383000174 右側ラムダフィールケーブル Valid for GS from Ass. Nr.4446 not for Ass. Nr.4491,4499 and 4500 / Valid for GD froml Ass. Nr.4469 not for Ass. Nr.4451 and 4454	$17.96	1
11	383700112	リレーブラケット	383700112 リレーブラケット	$214.35	1
