ELECTRICAL SYSTEM: DASHBOARD CONTROL UNITS of Maserati Maserati 3200 GT / Assetto Corsa

すべて見る

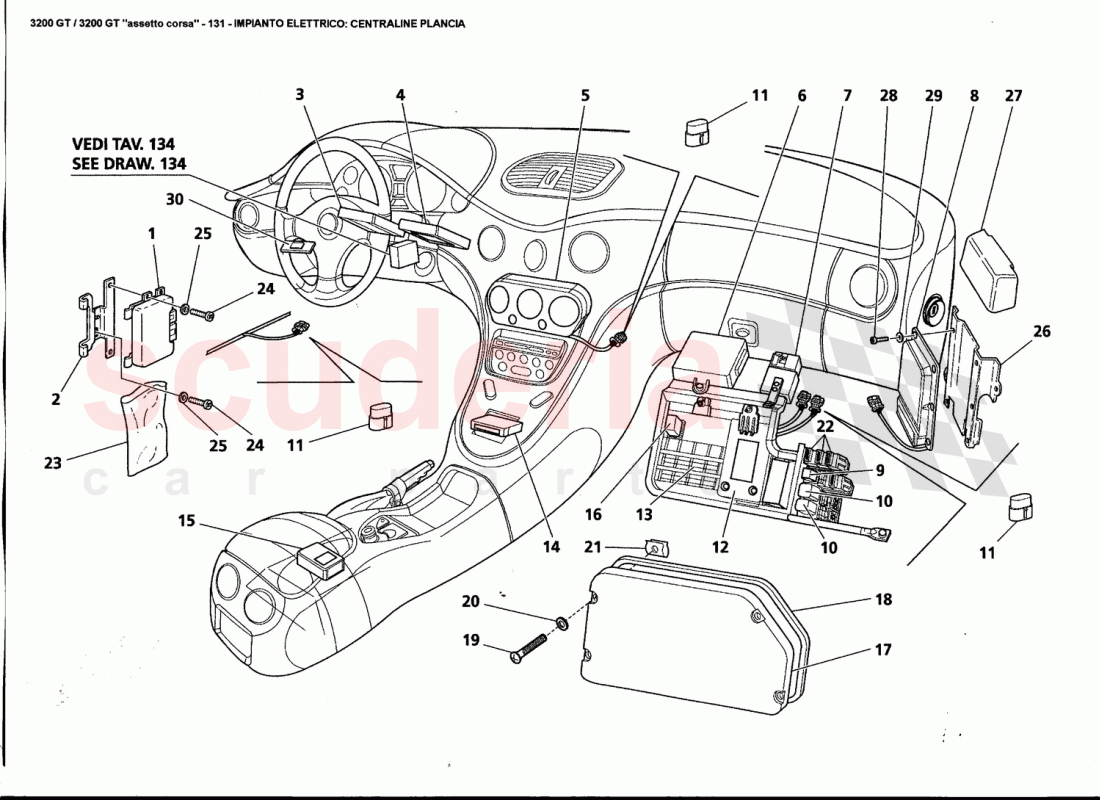

Maserati 3200 GT / Assetto Corsa - 電装系：ダッシュボードコントロールユニット

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	382905110	オートギアボックスコントロールユニット	$1,042.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	382905115	アト用ブラケットコントロールユニット	$141.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	383300211	スポーツ・インストゥルメント用缶インターフェース	$688.09	注文するには
	383305212	スポーツ・インストゥルメント用缶インターフェース	$490.09	注文するには
	383301211	スポーツ・インストルメントなし用缶インターフェース	$490.09	注文するには

...and 1 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	224420	ルーフライトタイマー	$58.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	209472	エアコンECU	$1,090.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	192673	パワーウインドーECU	$460.45	注文するには
	383300151	ウィンドウライザー電子制御ユニット	$493.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	383300193	ドアロックコントロールユニット	$117.92	注文するには
	184391	ロック/アンロックドアモジュール	$151.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	980001026	7.1 電子注入。コントロールユニット	$3,373.12	注文するには
	383700137	4EM 電子インジェクションコントロールユニット	$3,790.94	注文するには
	383740100	7.1 電子注入。コントロールユニット	$3,909.36	注文するには

...and 5 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	980138147	マイクロリレー	$9.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	313320134	リレー 12V ノーマルオープン 30A	$22.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	980000983	診断用ソケットキャップ	$3.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	383100155	IGE電子モジュール	$308.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	46467695	パッセンジャーコンパートメントジャンクションボックス	$106.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	383300167	エアバッグコントロールユニット	$400.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	383300184	触媒温度コントロール・ユニット	$326.81	注文するには
	383300174	触媒温度コントロール・ユニット	$536.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	7606542	RELAIS 50 A	$8.61	注文するには

写真	部品番号	説明	価格(各)	ストック
	388110433	カバー	$32.59	注文するには
	388100433	カバー	$30.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	388100426	ガスケット	$18.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	15963307	スクリュー	$1.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	14498801	ウォッシャー	$1.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	14372271	ブラケット	$1.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	7601700	ダイオード	$1.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	388105482	コントロールユニットガード	$1.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	13274077	スクリュー	$1.79	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12637807	ウォッシャー	$1.44	在庫あり

写真	部品番号	説明	価格(各)	ストック
	386100524	エレクトロニックコントロールユニット用ブラケット	$11.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	386100388	ウォーターガード	$13.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	14417527	スクリュー	$1.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	12639901	ウォッシャー	$1.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	980001017	標準診断ソケット	$15.04	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	382905110	オートギアボックスコントロールユニット	382905110 オートギアボックスコントロールユニット自動変速機のみ有効	$1,042.20	1
2	382905115	アト用ブラケットコントロールユニット	382905115 アト用ブラケットコントロールユニットオートマチック車のみ有効	$141.50	1
3	383300211	スポーツ・インストゥルメント用缶インターフェース	383300211 スポーツ・インストゥルメント用缶インターフェースマニュアルトランスミッションに有効	$688.09	1
3	383305212	スポーツ・インストゥルメント用缶インターフェース	383305212 スポーツ・インストゥルメント用缶インターフェース自動変速機のみ有効	$490.09	1
3	383301211	スポーツ・インストルメントなし用缶インターフェース	383301211 スポーツ・インストルメントなし用缶インターフェースマニュアルトランスミッションに有効	$490.09	1
3	383305211	スポーツ・インストルメントなし用缶インターフェース	383305211 スポーツ・インストルメントなし用缶インターフェース自動変速機のみ有効	$620.63	1
4	224420	ルーフライトタイマー	224420 ルーフライトタイマー	$58.71	1
5	209472	エアコンECU	209472 エアコンECU	$1,090.48 MSRP: ~~1,238.62~~ (12% off)	1
6	192673	パワーウインドーECU	192673 パワーウインドーECU ASS.NR.1833より有効。1834	$460.45 MSRP: ~~522.57~~ (11.9% off)	1
6	383300151	ウィンドウライザー電子制御ユニット	383300151 ウィンドウライザー電子制御ユニット ASS.NR.1833	$493.02	1
7	383300193	ドアロックコントロールユニット	383300193 ドアロックコントロールユニット ASS.NR.1833	$117.92	1
7	184391	ロック/アンロックドアモジュール	184391 ロック/アンロックドアモジュール ASS.NR.1833より有効。1834	$151.62	1
8	980001026	7.1 電子注入。コントロールユニット	980001026 7.1 電子注入。コントロールユニットマニュアルトランスミッションに有効 / GOL.JおよびAUS全車にブラなし / GS（GOL.Jを除く）にASS.NR.4445まで有効。NR.4445まで有効。NR.4491,4499,4500まで有効。NR.4468およびNR.4491,4499,4500まで有効。NR.4451、4454まで有効。	$3,373.12	1
8	383700137	4EM 電子インジェクションコントロールユニット	383700137 4EM 電子インジェクションコントロールユニットマニュアルトランスミッションに有効 / BRA、GOL、J、AUSは対象外 / ASS.NR.4446からGSに有効。NR.4446はASS.NR.4491,4499,4500のGDには有効。NR.4469はASS.NR.4451および4454は不可。	$3,790.94	1
8	383740100	7.1 電子注入。コントロールユニット	383740100 7.1 電子注入。コントロールユニット手動式トランスミッション用 / バーシル専用	$3,909.36	1
8	980001027	7.1 電子注入。コントロールユニット	980001027 7.1 電子注入。コントロールユニット自動変速機のみ有効 / ブラは対象外 / GS（GOL、Jを除く）はASS.NR.4445まで、およびNR.4491,4499まで有効。NR.4491,4499,4500まで有効。NR.4468およびNR.4491,4499,4500まで有効。NR.4451、4454まで有効。	$2,634.54	1
8	383705137	4EM 電子インジェクションコントロールユニット	383705137 4EM 電子インジェクションコントロールユニットオートマチックトランスミッションに有効 / BRA、GOL、J、AUSは対象外 / ASS.NR.4446からGSに有効 / ASS.NR.4451、4454は対象外。NR.4446はASS.NR.4491,4499,4500のGDには有効。NR.4469はASS.NR.4451および4454は不可。	$3,446.40	1
8	383745100	7.1 電子注入。コントロールユニット	383745100 7.1 電子注入。コントロールユニットオートマチック・トランスミッションのみ有効。	$3,909.36	1
8	980000990	6.9 電子制御インジェクションコントロールユニット	980000990 6.9 電子制御インジェクションコントロールユニットマニュアルトランスミッションに有効	$3,895.86	1
8	980000991	6.9 電子制御インジェクションコントロールユニット	980000991 6.9 電子制御インジェクションコントロールユニット自動変速機のみ有効	$593.59	1
9	980138147	マイクロリレー	980138147 マイクロリレー	$9.01	1
10	313320134	リレー 12V ノーマルオープン 30A	313320134 リレー 12V ノーマルオープン 30A	$22.18	2
11	980000983	診断用ソケットキャップ	980000983 診断用ソケットキャップ	$3.80	3
12	383100155	IGE電子モジュール	383100155 IGE電子モジュール	$308.84	1
13	46467695	パッセンジャーコンパートメントジャンクションボックス	46467695 パッセンジャーコンパートメントジャンクションボックス	$106.01	1
14	383300167	エアバッグコントロールユニット	383300167 エアバッグコントロールユニット	$400.93	1
15	383300184	触媒温度コントロール・ユニット	383300184 触媒温度コントロール・ユニット ASS.NR.3275から有効。NR.3275	$326.81	1
15	383300174	触媒温度コントロール・ユニット	383300174 触媒温度コントロール・ユニット AS.NR.3275まで有効NR.3274	$536.82	1
16	7606542	RELAIS 50 A	7606542 RELAIS 50 A	$8.61	1
17	388110433	カバー	388110433 カバー GDのみ	$32.59	1
17	388100433	カバー	388100433 カバー GSのみ / ASS.NR.4337まで有効 / ASS.NR.4338からのカバーについては表149を参照。	$30.58	1
18	388100426	ガスケット	388100426 ガスケット	$18.09	1
19	15963307	スクリュー	15963307 スクリュー	$1.79	4
20	14498801	ウォッシャー	14498801 ウォッシャー	$1.24	4
21	14372271	ブラケット	14372271 ブラケット	$1.01	4
22	7601700	ダイオード	7601700 ダイオード	$1.16	3
23	388105482	コントロールユニットガード	388105482 コントロールユニットガード A.C.のみ有効。	$1.16	1
24	13274077	スクリュー在庫あり	13274077 スクリュー A.C.のみ有効。在庫あり	$1.79	4
25	12637807	ウォッシャー在庫あり	12637807 ウォッシャー A.C.のみ有効。在庫あり	$1.44	4
26	386100524	エレクトロニックコントロールユニット用ブラケット	386100524 エレクトロニックコントロールユニット用ブラケット	$11.23	1
27	386100388	ウォーターガード	386100388 ウォーターガード	$13.20	1
28	14417527	スクリュー	14417527 スクリュー	$1.79	6
29	12639901	ウォッシャー	12639901 ウォッシャー	$1.24	6
30	980001017	標準診断ソケット	980001017 標準診断ソケット	$15.04	1
