インタークーラーシステム

Maserati Quattroporte (2013+) GTS

自分の役割を見つける

Maserati Quattroporte (2013+) GTS - インタークーラーシステム

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
670109551 右側インタークーラー $447.47 注文するには
写真 部品番号 説明 価格(各) ストック
670001349 右サイドブラケット $31.28 注文するには
写真 部品番号 説明 価格(各) ストック
670002898 右サイドエアダクト $59.30 注文するには
写真 部品番号 説明 価格(各) ストック
675000201 フレキシブルパッド $10.31 注文するには
写真 部品番号 説明 価格(各) ストック
670009556 ブッシング $3.40 注文するには
写真 部品番号 説明 価格(各) ストック
670003525 右側ロアブラケットASSY $95.76 注文するには
写真 部品番号 説明 価格(各) ストック
670109550 左側インタークーラー $447.47 注文するには
写真 部品番号 説明 価格(各) ストック
670002899 左側エアダクト $59.30 注文するには
写真 部品番号 説明 価格(各) ストック
673008000 左側ロアブラケットASSY $25.89 注文するには
写真 部品番号 説明 価格(各) ストック
670001348 左サイドブラケット $30.16 注文するには
写真 部品番号 説明 価格(各) ストック
670002111 インタークーラーと右側吸気ダクト間のパイプ $325.63 注文するには
写真 部品番号 説明 価格(各) ストック
675000014 圧力トランスミッタ $118.31 注文するには
写真 部品番号 説明 価格(各) ストック
675000016 フレキシブルパッド $6.40 注文するには
写真 部品番号 説明 価格(各) ストック
675000017 スペーサー $8.98 注文するには
写真 部品番号 説明 価格(各) ストック
670002113 スリーブ タービンから右側インタークーラーへ $292.03 注文するには
写真 部品番号 説明 価格(各) ストック
670002112 インタークーラーと左側吸気ダクト間のパイプ $328.22 注文するには
写真 部品番号 説明 価格(各) ストック
670002114 タービンから左側インタークーラーへのスリーブ $302.38 注文するには
写真 部品番号 説明 価格(各) ストック
670006209 ガスケット $18.36 注文するには
写真 部品番号 説明 価格(各) ストック
675000190 SCREWM6X20 $3.71 注文するには
写真 部品番号 説明 価格(各) ストック
675000685 カラー $8.20 注文するには
675000685 カラー $8.20 注文するには
写真 部品番号 説明 価格(各) ストック
675000375 SCREWM6X20 $0.76 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 WAVY WASHER D.6.4 X 12 X 1.2 $2.38 注文するには
写真 部品番号 説明 価格(各) ストック
675000376 スクリュー $1.43 注文するには
写真 部品番号 説明 価格(各) ストック
675000367 ウォッシャー $1.93 注文するには
写真 部品番号 説明 価格(各) ストック
670005919 保持クリップ $4.12 注文するには
写真 部品番号 説明 価格(各) ストック
675000354 スクリュー $3.11 注文するには
写真 部品番号 説明 価格(各) ストック
670007293 スペーサー $3.40 注文するには
写真 部品番号 説明 価格(各) ストック
10977524 スクリュー $1.93 注文するには
写真 部品番号 説明 価格(各) ストック
675000409 カップ $2.87 注文するには
写真 部品番号 説明 価格(各) ストック
14059214 ナット フランジ付 M6 $1.48 注文するには
写真 部品番号 説明 価格(各) ストック
14464786 O.R.ガスケット $37.87 注文するには
写真 部品番号 説明 価格(各) ストック
675000718 ウォッシャー $2.28 注文するには
すべて見る

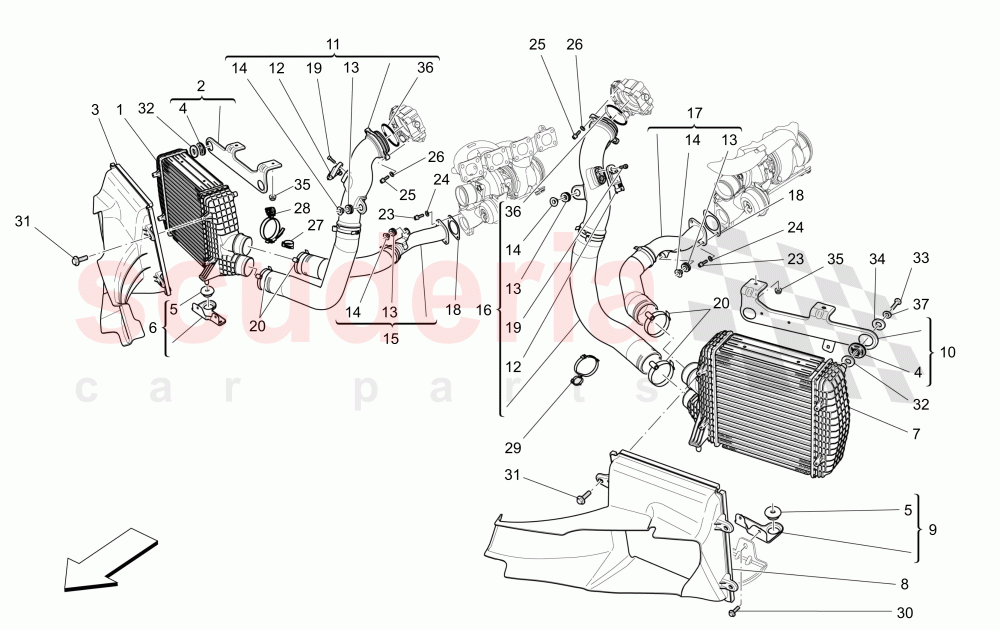

INTERCOOLER SYSTEM of Maserati Maserati Quattroporte (2013+) GTS ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 670109551
右側インタークーラー 		$447.47 1
2 670001349
右サイドブラケット 		$31.28 1
3 670002898
右サイドエアダクト 		$59.30 1
4 675000201
フレキシブルパッド 		$10.31 4
5 670009556
ブッシング 		$3.40 2
6 670003525
右側ロアブラケットASSY 		$95.76 1
7 670109550
左側インタークーラー 		$447.47 1
8 670002899
左側エアダクト 		$59.30 1
9 673008000
左側ロアブラケットASSY 		$25.89 1
10 670001348
左サイドブラケット 		$30.16 1
11 670002111
インタークーラーと右側吸気ダクト間のパイプ 		$325.63 1
12 675000014
圧力トランスミッタ 		$118.31 2
13 675000016
フレキシブルパッド 		$6.40 4
14 675000017
スペーサー 		$8.98 4
15 670002113
スリーブ タービンから右側インタークーラーへ 		$292.03 1
16 670002112
インタークーラーと左側吸気ダクト間のパイプ 		$328.22 1
17 670002114
タービンから左側インタークーラーへのスリーブ 		$302.38 1
18 670006209
ガスケット 		$18.36 2
19 675000190
SCREWM6X20
M6X20 		$3.71 2
20 675000685
カラー
D.78 		$8.20 4
20 675000685
カラー 		$8.20 4
23 675000375
SCREWM6X20
M6X20 		$0.76 4
24 11197774
WAVY WASHER D.6.4 X 12 X 1.2
D.6.4-12X1.2 		$2.38 4
25 675000376
スクリュー 		$1.43 4
26 675000367
ウォッシャー
D.6.15-15X1.5 		$1.93 4
27 670007020
保持クリップ 		$1.93 2
28 670006982
保持クリップ 		$3.40 1
29 670005919
保持クリップ 		$4.12 1
30 675000087
SCREWM6X16
M6X16 		$3.56 2
31 675000354
スクリュー 		$3.11 8
32 670007293
スペーサー 		$3.40 4
33 10977524
スクリュー
M6X12 		$1.93 4
34 675000409
カップ 		$2.87 4
35 14059214
ナット フランジ付 M6
M6 		$1.48 4
36 14464786
O.R.ガスケット 		$37.87 2
37 675000718
ウォッシャー 		$2.28 4
