COOLING SYSTEM: NOURICE AND LINES (Available with: FOUR-ZONE AUTOMATIC CLIMA) of Maserati Maserati Quattroporte (2013+) GTS

すべて見る

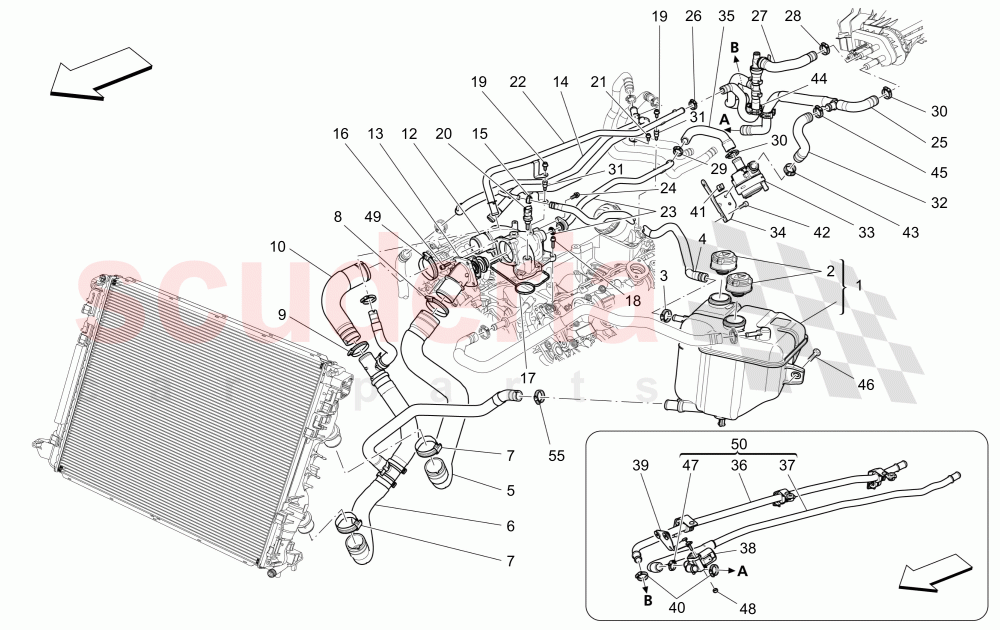

Maserati Quattroporte (2013+) GTS - 冷却システム：NOURICE AND...

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	670031649	クーラントタンク	£67.32	在庫あり

写真	部品番号	説明	価格(各)	ストック
	670003408	ヘッダータンクキャップ	£10.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000344	STRAP COLLAR D.17	£1.82	在庫あり

写真	部品番号	説明	価格(各)	ストック
	292070	ウォーターベントパイプ	£45.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	670001541	ラジエター水インレットパイプ	£51.96	在庫あり

写真	部品番号	説明	価格(各)	ストック

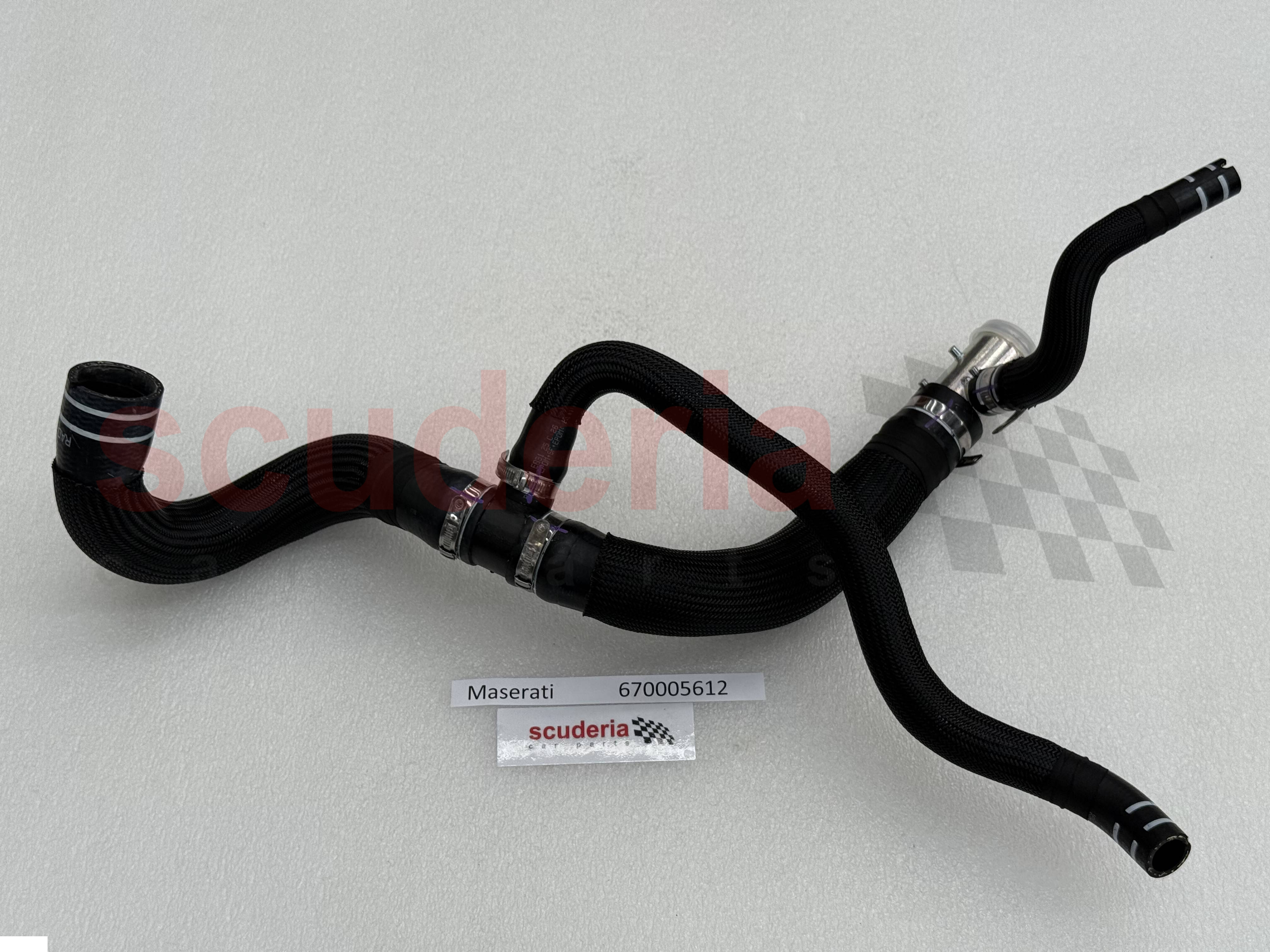

	670005612	ウォーターアウトレットスリーブ	£161.32	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000345	SCREW COLLAR D.58	£2.85	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000345	SCREW COLLAR D.58	£2.85	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11417670	HOSE SCREW COLLAR D.30-45	£7.37	在庫あり

写真	部品番号	説明	価格(各)	ストック
	294684	ウォーターアウトレットスリーブ	£205.18	在庫あり

写真	部品番号	説明	価格(各)	ストック
	304372	ウォーターサーモスタットコンパートメント	£354.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	287652	圧力計付きサーモスタットカバー	£158.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	302334	二次送水・戻り管	£69.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	11431090	クランプ	£3.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	SCREW M6 X 22MM	£1.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	295159	ガスケット	£33.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	231620	ネジ M6 X 25	£1.24	在庫あり

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	£2.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	180137	水温センサー	£28.37	在庫あり

写真	部品番号	説明	価格(各)	ストック
	248334	SCREW M6 X 14MM	£2.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	304042	交換器からの水リターンパイプ	£65.65	注文するには
	304042	交換器からの水リターンパイプ	£65.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	304041	ヒーターへのウォーターデリバリーパイプ	£84.69	注文するには
	304041	ヒーターへのウォーターデリバリーパイプ	£84.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	231617	スクリュー M6 X 18	£1.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	670006384	ウォーターデリバリースリーブ→ヒーティングシステム	£125.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	675000370	カラー	£1.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	670002911	ヒーティングシステムからのウォーターリターンスリーブ	£118.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	675000334	COLLAR D.23,5	£1.92	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000370	カラー	£1.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	675000334	COLLAR D.23,5	£1.92	在庫あり

写真	部品番号	説明	価格(各)	ストック
	287940	スタッド	£10.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	670006385	ウォーターデリバリースリーブ→ヒーティングシステム	£23.67	在庫あり

写真	部品番号	説明	価格(各)	ストック
	670002071	水循環ポンプ	£131.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	670003713	補強ブラケット	£4.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	670003720	ウォーターパイプ	£22.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	670003067	リヤウォーターパイプ	£138.98	注文するには

写真	部品番号	説明	価格(各)	ストック
	670002042	リヤウォーターパイプ	£139.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	670002070	オン/オフソレノイドバルブ	£102.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	670002637	電磁弁ブラケット	£12.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	675000351	COLLARD.30	£2.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	670006732	プレート	£3.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	231617	スクリュー M6 X 18	£1.86	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000658	SNAP HOSE CLAMP	£4.18	在庫あり

写真	部品番号	説明	価格(各)	ストック
	670005922	保持クリップ	£2.27	注文するには
	670005924	保持クリップ	£1.98	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000658	SNAP HOSE CLAMP	£4.18	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000088	SCREWM6X22	£1.94	在庫あり

写真	部品番号	説明	価格(各)	ストック
	675000351	COLLARD.30	£2.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	675000315	ナット	£1.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	272913	スクリューカラー	£3.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	670002041	リヤウォーターパイプ	£188.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	675000658	SNAP HOSE CLAMP	£4.18	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 部品 (£0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	670031649	クーラントタンク在庫あり	670031649 クーラントタンク在庫あり	£67.32 MSRP: ~~79.70~~ (15.5% off)	1
2	670003408	ヘッダータンクキャップ在庫あり	670003408 ヘッダータンクキャップ在庫あり	£10.40 MSRP: ~~11.60~~ (10.3% off)	2
3	675000344	STRAP COLLAR D.17 在庫あり	675000344 STRAP COLLAR D.17 D.17 在庫あり	£1.82 MSRP: ~~2.05~~ (11.2% off)	1
4	292070	ウォーターベントパイプ	292070 ウォーターベントパイプマセラティ技術サービス認可が必要です。	£45.90 MSRP: ~~57.50~~ (20.2% off)	1
5	670001541	ラジエター水インレットパイプ在庫あり	670001541 ラジエター水インレットパイプ在庫あり	£51.96 MSRP: ~~63.40~~ (18% off)	1
6	670005612	ウォーターアウトレットスリーブ在庫あり	670005612 ウォーターアウトレットスリーブ在庫あり	£161.32 MSRP: ~~197.00~~ (18.1% off)	1
7	675000345	SCREW COLLAR D.58 在庫あり	675000345 SCREW COLLAR D.58 D.58 在庫あり	£2.85 MSRP: ~~3.20~~ (10.9% off)	2
8	675000345	SCREW COLLAR D.58 在庫あり	675000345 SCREW COLLAR D.58 D.58 在庫あり	£2.85 MSRP: ~~3.20~~ (10.9% off)	2
9	11417670	HOSE SCREW COLLAR D.30-45 在庫あり	11417670 HOSE SCREW COLLAR D.30-45 在庫あり	£7.37 MSRP: ~~8.20~~ (10.1% off)	1
10	294684	ウォーターアウトレットスリーブ在庫あり	294684 ウォーターアウトレットスリーブマセラティ技術サービス認可が必要です。在庫あり	£205.18 MSRP: ~~251.00~~ (18.3% off)	1
12	304372	ウォーターサーモスタットコンパートメント	304372 ウォーターサーモスタットコンパートメントマセラティ技術サービス認可が必要です。	£354.07 MSRP: ~~408.00~~ (13.2% off)	1
13	287652	圧力計付きサーモスタットカバー在庫あり	287652 圧力計付きサーモスタットカバーマセラティ技術サービス認可が必要です。在庫あり	£158.09 MSRP: ~~198.00~~ (20.2% off)	1
14	302334	二次送水・戻り管	302334 二次送水・戻り管マセラティ技術サービス認可が必要です。	£69.71 MSRP: ~~87.20~~ (20.1% off)	1
15	11431090	クランプ	11431090 クランプマセラティ技術サービス認可が必要です。	£3.34 MSRP: ~~3.85~~ (13.2% off)	1
16	231619	SCREW M6 X 22MM 在庫あり	231619 SCREW M6 X 22MM M6X22 マセラティ技術サービス認可が必要です。在庫あり	£1.86 MSRP: ~~2.10~~ (11.4% off)	4
17	295159	ガスケット	295159 ガスケットマセラティ技術サービス認可が必要です。	£33.24 MSRP: ~~37.80~~ (12.1% off)	1
18	231620	ネジ M6 X 25 在庫あり	231620 ネジ M6 X 25 M6X25 マセラティテクニカルサービスオーソライズ対象在庫あり	£1.24 MSRP: ~~1.40~~ (11.4% off)	4
19	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6X14	£2.23 MSRP: ~~2.50~~ (10.8% off)	2
20	180137	水温センサー在庫あり	180137 水温センサーマセラティ技術サービス認可が必要です。在庫あり	£28.37 MSRP: ~~35.70~~ (20.5% off)	1
21	248334	SCREW M6 X 14MM	248334 SCREW M6 X 14MM M6X14	£2.23 MSRP: ~~2.50~~ (10.8% off)	2
22	304042	交換器からの水リターンパイプ	304042 交換器からの水リターンパイプマセラティ技術サービス認可が必要です。	£65.65 MSRP: ~~82.20~~ (20.1% off)	1
22	304042	交換器からの水リターンパイプ	304042 交換器からの水リターンパイプマセラティ技術サービス認可が必要です。	£65.65 MSRP: ~~82.20~~ (20.1% off)	1
23	304041	ヒーターへのウォーターデリバリーパイプ	304041 ヒーターへのウォーターデリバリーパイプマセラティ技術サービス認可が必要です。	£84.69 MSRP: ~~106.00~~ (20.1% off)	1
23	304041	ヒーターへのウォーターデリバリーパイプ	304041 ヒーターへのウォーターデリバリーパイプマセラティ技術サービス認可が必要です。	£84.69 MSRP: ~~106.00~~ (20.1% off)	1
24	231617	スクリュー M6 X 18 在庫あり	231617 スクリュー M6 X 18 M6X18 マセラティテクニカルサービスオーソライズ対象在庫あり	£1.86 MSRP: ~~2.10~~ (11.4% off)	1
25	670006384	ウォーターデリバリースリーブ→ヒーティングシステム	670006384 ウォーターデリバリースリーブ→ヒーティングシステム	£125.96 MSRP: ~~158.00~~ (20.3% off)	1
26	675000370	カラー	675000370 カラー D.19,5	£1.49 MSRP: ~~1.70~~ (12.4% off)	1
27	670002911	ヒーティングシステムからのウォーターリターンスリーブ	670002911 ヒーティングシステムからのウォーターリターンスリーブ	£118.72 MSRP: ~~149.00~~ (20.3% off)	1
28	675000334	COLLAR D.23,5 在庫あり	675000334 COLLAR D.23,5 D23,5 在庫あり	£1.92 MSRP: ~~2.15~~ (10.7% off)	1
29	675000370	カラー	675000370 カラー D.19,5	£1.49 MSRP: ~~1.70~~ (12.4% off)	1
30	675000334	COLLAR D.23,5 在庫あり	675000334 COLLAR D.23,5 D23,5 在庫あり	£1.92 MSRP: ~~2.15~~ (10.7% off)	2
31	287940	スタッド	287940 スタッドマセラティ技術サービス認可が必要です。	£10.13 MSRP: ~~11.60~~ (12.7% off)	2
32	670006385	ウォーターデリバリースリーブ→ヒーティングシステム在庫あり	670006385 ウォーターデリバリースリーブ→ヒーティングシステム在庫あり	£23.67 MSRP: ~~29.60~~ (20% off)	1
33	670002071	水循環ポンプ	670002071 水循環ポンプ	£131.74 MSRP: ~~165.00~~ (20.2% off)	1
34	670003713	補強ブラケット	670003713 補強ブラケット	£4.87 MSRP: ~~5.60~~ (13% off)	1
35	670003720	ウォーターパイプ	670003720 ウォーターパイプ	£22.81 MSRP: ~~28.60~~ (20.2% off)	1
36	670003067	リヤウォーターパイプ	670003067 リヤウォーターパイプ在庫が0の場合は670002041をご注文ください。	£138.98 MSRP: ~~174.00~~ (20.1% off)	1
37	670002042	リヤウォーターパイプ	670002042 リヤウォーターパイプ在庫が0の場合は670002041をご注文ください。	£139.71 MSRP: ~~175.00~~ (20.2% off)	1
38	670002070	オン/オフソレノイドバルブ	670002070 オン/オフソレノイドバルブ	£102.05 MSRP: ~~125.00~~ (18.4% off)	1
39	670002637	電磁弁ブラケット	670002637 電磁弁ブラケット	£12.27 MSRP: ~~14.00~~ (12.4% off)	1
40	675000351	COLLARD.30	675000351 COLLARD.30 D.30	£2.02 MSRP: ~~2.30~~ (12.2% off)	2
41	670006732	プレート	670006732 プレート	£3.80 MSRP: ~~4.35~~ (12.6% off)	2
42	231617	スクリュー M6 X 18 在庫あり	231617 スクリュー M6 X 18 M6X16 在庫あり	£1.86 MSRP: ~~2.10~~ (11.4% off)	2
43	675000658	SNAP HOSE CLAMP 在庫あり	675000658 SNAP HOSE CLAMP 在庫あり	£4.18 MSRP: ~~4.70~~ (11.1% off)	1
44	670005922	保持クリップ	670005922 保持クリップ	£2.27 MSRP: ~~2.60~~ (12.7% off)	1
44	670005924	保持クリップ在庫あり	670005924 保持クリップ在庫あり	£1.98 MSRP: ~~2.30~~ (13.9% off)	1
45	675000658	SNAP HOSE CLAMP 在庫あり	675000658 SNAP HOSE CLAMP 在庫あり	£4.18 MSRP: ~~4.70~~ (11.1% off)	1
46	675000088	SCREWM6X22 在庫あり	675000088 SCREWM6X22 M6X22 在庫あり	£1.94 MSRP: ~~2.25~~ (13.8% off)	2
47	675000351	COLLARD.30	675000351 COLLARD.30 D.30	£2.02 MSRP: ~~2.30~~ (12.2% off)	1
48	675000315	ナット	675000315 ナット	£1.31 MSRP: ~~1.50~~ (12.7% off)	2
49	272913	スクリューカラー	272913 スクリューカラー	£3.80 MSRP: ~~4.35~~ (12.6% off)	1
50	670002041	リヤウォーターパイプ	670002041 リヤウォーターパイプ	£188.93 MSRP: ~~237.00~~ (20.3% off)	1
55	675000658	SNAP HOSE CLAMP 在庫あり	675000658 SNAP HOSE CLAMP 在庫あり	£4.18 MSRP: ~~4.70~~ (11.1% off)	1
