オートマチックトランスアクスル

Aston Martin DB9 (2004-2012)

自分の役割を見つける

Aston Martin DB9 (2004-2012) - オートマチックトランスアクスル

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
91821 トランスミッション、オートマチック $14,644.22 注文するには
91725 オートギアボックス6速 $12,682.19 注文するには
4G434210272 ハウジング、オートギアボックス $1,415.75 注文するには
写真 部品番号 説明 価格(各) ストック
4G434210273 オイルパン $259.46 注文するには
写真 部品番号 説明 価格(各) ストック
4G434210274 SCREW, M6x28.5, TORX $10.31 注文するには
写真 部品番号 説明 価格(各) ストック
4G43184391AA Seal, Trans Pump $43.86 注文するには
写真 部品番号 説明 価格(各) ストック
4G434210277 Screw Plug, Oil Sump $8.08 注文するには
写真 部品番号 説明 価格(各) ストック
4G437D741AA O Ring, Trans Pump $2.12 注文するには
写真 部品番号 説明 価格(各) ストック
8G4314C247AA Transmission Control Module $7,005.39 注文するには
4G434210344 Mechtronic unit/ TCM $5,415.57 注文するには
写真 部品番号 説明 価格(各) ストック
4G43807199DA Screw, M6x20 torx $1.18 注文するには
写真 部品番号 説明 価格(各) ストック
4G43807199CA Screw, M6x59 torx $1.18 注文するには
写真 部品番号 説明 価格(各) ストック
4G437F183AA ガイドスリーブ $16.65 注文するには
写真 部品番号 説明 価格(各) ストック
4G437H586AA Adaptor, Auto Trans Mech $40.92 注文するには
写真 部品番号 説明 価格(各) ストック
4G436K375AA フレックスプレート、リア $129.56 注文するには
写真 部品番号 説明 価格(各) ストック
4G43HYG10549AA Screw M10 x 13 pan hd, $2.37 注文するには
写真 部品番号 説明 価格(各) ストック
4G434210280 トルクコンバーター $2,094.38 注文するには
写真 部品番号 説明 価格(各) ストック
4G43HYG10549AA Screw M10 x 13 pan hd, $2.37 注文するには
写真 部品番号 説明 価格(各) ストック
4G437A238AA Seal, Trans Input Shaft $9.48 注文するには
写真 部品番号 説明 価格(各) ストック
4G43184335AA O Ring, Trans HSG $17.78 注文するには
写真 部品番号 説明 価格(各) ストック
4G43807199BA Screw, M6x50 torx $5.26 注文するには
写真 部品番号 説明 価格(各) ストック
4G437L015AA Washer, Trans HSG $1.98 注文するには
写真 部品番号 説明 価格(各) ストック
4G434210021 Plug, Trans Conv Drn Acc $6.67 注文するには
写真 部品番号 説明 価格(各) ストック
4G434210276 スクリュープラグ $5.03 注文するには
写真 部品番号 説明 価格(各) ストック
4G4337521BA Plug, Blank double $1.43 注文するには
写真 部品番号 説明 価格(各) ストック
4G4329401AA Sleeve, Seal 25.90 $3.62 注文するには
写真 部品番号 説明 価格(各) ストック
4G4329401BA Sleeve, Seal 31.40 $4.35 注文するには
写真 部品番号 説明 価格(各) ストック
4G4329401CA Sleeve, Seal 40.70 $5.30 注文するには
写真 部品番号 説明 価格(各) ストック
4G437Z036AA Seal, trans selector shift $3.05 注文するには
写真 部品番号 説明 価格(各) ストック
4G437Z309AC NVH, EXTERIOR,TRANSMISSION $81.46 注文するには
写真 部品番号 説明 価格(各) ストック
703265 ネジ、M6 X 16なべ頭 $0.59 注文するには
703265 ネジ、M6 X 16なべ頭 $0.59 注文するには
4G4318801AB 取り付けプレート、RFIコンデンサ $39.70 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
4G437A245AA TUBE ASSEMBLY, AUTO TRANS $10.93 注文するには
写真 部品番号 説明 価格(各) ストック
4G437A245BA BREATHER, AUTO DIFF $10.93 注文するには
写真 部品番号 説明 価格(各) ストック
701565 Clip, Plastic $0.93 注文するには
写真 部品番号 説明 価格(各) ストック
4G437179AA Plug, Trans breather $12.37 注文するには
写真 部品番号 説明 価格(各) ストック
4G432860AB Clip, Park brake cable $0.89 注文するには
写真 部品番号 説明 価格(各) ストック
700606 SCREW, M6x12, HEX HD $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
703183 BOLT, M10x45, HEX $0.80 注文するには
写真 部品番号 説明 価格(各) ストック
703182 Bolt, M10 x 65, Hex Flange Head $1.25 注文するには
写真 部品番号 説明 価格(各) ストック
4G437J271AB O ring, Trans adaptor plate $16.30 注文するには
写真 部品番号 説明 価格(各) ストック
4G434210979 Seal, output shaft (60x44x7mm) $81.00 注文するには
写真 部品番号 説明 価格(各) ストック
4G434210278 スクリュープラグ $9.47 注文するには
写真 部品番号 説明 価格(各) ストック
4G434210279 スクリュープラグ $18.49 注文するには
写真 部品番号 説明 価格(各) ストック
4G439912553AA Bolt, M8 x 80, Cap Skt Hd $9.00 注文するには
写真 部品番号 説明 価格(各) ストック
4G434210977 ネジ M10X50, アダプタープレート お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
4G434210978 USITリング お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
4G434210267 Seal, output shaft (72x44x8mm) $9.84 注文するには
4G434211252 O ring, output shaft $26.37 注文するには
4G434211251 出力シャフト $775.04 注文するには
写真 部品番号 説明 価格(各) ストック
8G437J168AC Bracket assy, trans park $282.69 注文するには
9D337J168CB Bracket Assy, Park Brake Release $266.04 注文するには
4G437J168AC スタッド $332.87 注文するには
写真 部品番号 説明 価格(各) ストック
9D337J167CA ケーブルアセンブリ お問い合わせ 注文するには
8G437J167AD ケーブルアセンブリ $107.78 注文するには
写真 部品番号 説明 価格(各) ストック
700606 SCREW, M6x12, HEX HD $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
4G437A257AB Lever arm, AUTO trans $3.21 注文するには
写真 部品番号 説明 価格(各) ストック
703149 ねじ M6X16 六角穴付き $1.27 注文するには
4G4319A509AA/S Fluid, AUTO transmission, 1 litre お問い合わせ 注文するには
すべて見る

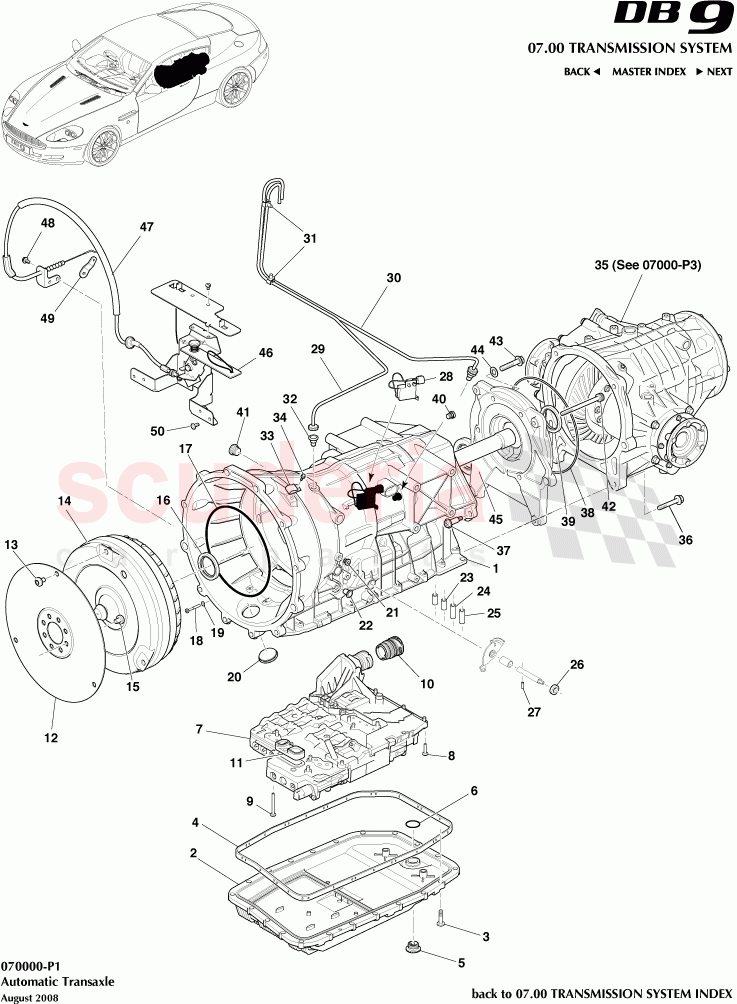

Automatic Transaxle of Aston Martin Aston Martin DB9 (2004-2012) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 91821
トランスミッション、オートマチック
From 09MY - Includes item 14. You must also order item 42. 		$14,644.22 1
1 91725
オートギアボックス6速
Upto 08MY - Includes item 14. You must also order item 42. 		$12,682.19 1
1 4G434210272
ハウジング、オートギアボックス 		$1,415.75 1
2 4G434210273
オイルパン 		$259.46 1
3 4G434210274
SCREW, M6x28.5, TORX 		$10.31 21
4 4G43184391AA
Seal, Trans Pump 		$43.86 1
5 4G434210277
Screw Plug, Oil Sump 		$8.08 1
6 4G437D741AA
O Ring, Trans Pump 		$2.12 1
7 8G4314C247AA
Transmission Control Module
09MY 		$7,005.39 1
7 4G434210344
Mechtronic unit/ TCM 		$5,415.57 1
8 4G43807199DA
Screw, M6x20 torx 		$1.18 3
9 4G43807199CA
Screw, M6x59 torx 		$1.18 7
10 4G437F183AA
ガイドスリーブ 		$16.65 1
11 4G437H586AA
Adaptor, Auto Trans Mech 		$40.92 1
12 4G436K375AA
フレックスプレート、リア 		$129.56 1
13 4G43HYG10549AA
Screw M10 x 13 pan hd,
Flex plate to converter 		$2.37 3
14 4G434210280
トルクコンバーター 		$2,094.38 1
15 4G43HYG10549AA
Screw M10 x 13 pan hd,
Flex plate to crankshaft 		$2.37 8
16 4G437A238AA
Seal, Trans Input Shaft 		$9.48 1
17 4G43184335AA
O Ring, Trans HSG 		$17.78 1
18 4G43807199BA
Screw, M6x50 torx 		$5.26 13
19 4G437L015AA
Washer, Trans HSG 		$1.98 13
20 4G434210021
Plug, Trans Conv Drn Acc 		$6.67 1
21 4G434210276
スクリュープラグ 		$5.03 1
22 4G4337521BA
Plug, Blank double 		$1.43 1
23 4G4329401AA
Sleeve, Seal 25.90 		$3.62 2
24 4G4329401BA
Sleeve, Seal 31.40 		$4.35 2
25 4G4329401CA
Sleeve, Seal 40.70 		$5.30 2
26 4G437Z036AA
Seal, trans selector shift 		$3.05 1
27 4G437Z309AC
NVH, EXTERIOR,TRANSMISSION 		$81.46 1
28 703265
ネジ、M6 X 16なべ頭
07MY 		$0.59 2
28 703265
ネジ、M6 X 16なべ頭
08MY 		$0.59 2
28 4G4318801AB
取り付けプレート、RFIコンデンサ 		$39.70 1
28 4G433710250
RFI Capacitor 		$70.89 1
29 4G437A245AA
TUBE ASSEMBLY, AUTO TRANS 		$10.93 1
30 4G437A245BA
BREATHER, AUTO DIFF 		$10.93 1
31 701565
Clip, Plastic 		$0.93 2
32 4G437179AA
Plug, Trans breather 		$12.37 1
33 4G432860AB
Clip, Park brake cable
Park brake cable 		$0.89 1
34 700606
SCREW, M6x12, HEX HD 		$0.34 1
36 703183
BOLT, M10x45, HEX 		$0.80 4
37 703182
Bolt, M10 x 65, Hex Flange Head 		$1.25 1
38 4G437J271AB
O ring, Trans adaptor plate
Trans. Adaptor Plate 		$16.30 1
39 4G434210979
Seal, output shaft (60x44x7mm) 		$81.00 1
40 4G434210278
スクリュープラグ 		$9.47 1
41 4G434210279
スクリュープラグ 		$18.49 1
42 4G439912553AA
Bolt, M8 x 80, Cap Skt Hd
Must be ordered with new transmission 		$9.00 1
43 4G434210977
ネジ M10X50, アダプタープレート 		- 5 Enquire
44 4G434210978
USITリング 		- 5 Enquire
45 4G434210267
Seal, output shaft (72x44x8mm) 		$9.84 1
45 4G434211252
O ring, output shaft 		$26.37 1
45 4G434211251
出力シャフト 		$775.04 1
46 8G437J168AC
Bracket assy, trans park
08MY 		$282.69 1
46 9D337J168CB
Bracket Assy, Park Brake Release
09MY 		$266.04 1
46 4G437J168AC
スタッド 		$332.87 1
47 9D337J167CA
ケーブルアセンブリ
09MY 		- 1 Enquire
47 8G437J167AD
ケーブルアセンブリ 		$107.78 1
48 700606
SCREW, M6x12, HEX HD 		$0.34 2
49 4G437A257AB
Lever arm, AUTO trans 		$3.21 1
50 703149
ねじ M6X16 六角穴付き 		$1.27 4
50 4G4319A509AA/S
Fluid, AUTO transmission, 1 litre 		- - Enquire
