Aston Martin DB9 (2004-2012) オートマチックトランスアクスル1 部品

自分の役割を見つける

Automatic Transaxle 1 of Aston Martin Aston Martin DB9 (2004-2012)

すべて見る

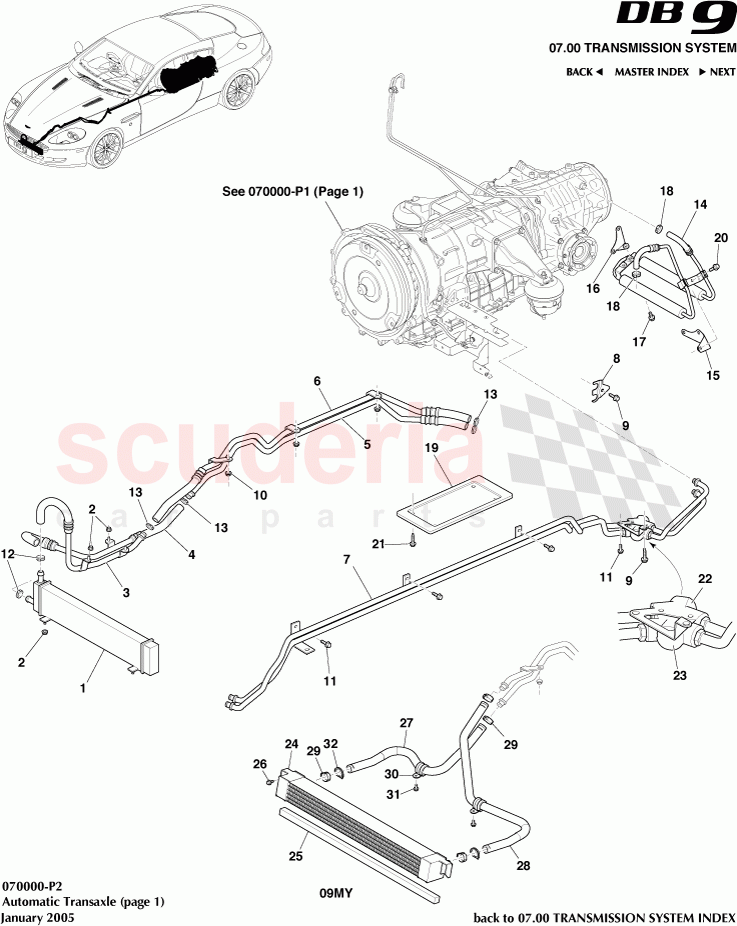

Aston Martin DB9 (2004-2012) - オートマチックトランスアクスル1

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

IN

在庫あり

AS

もうすぐ到着します

TO

注文するには

PE

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	7G43445396AA	Oil cooler, AUTO transmission (included in Kit)	$801.07	注文するには

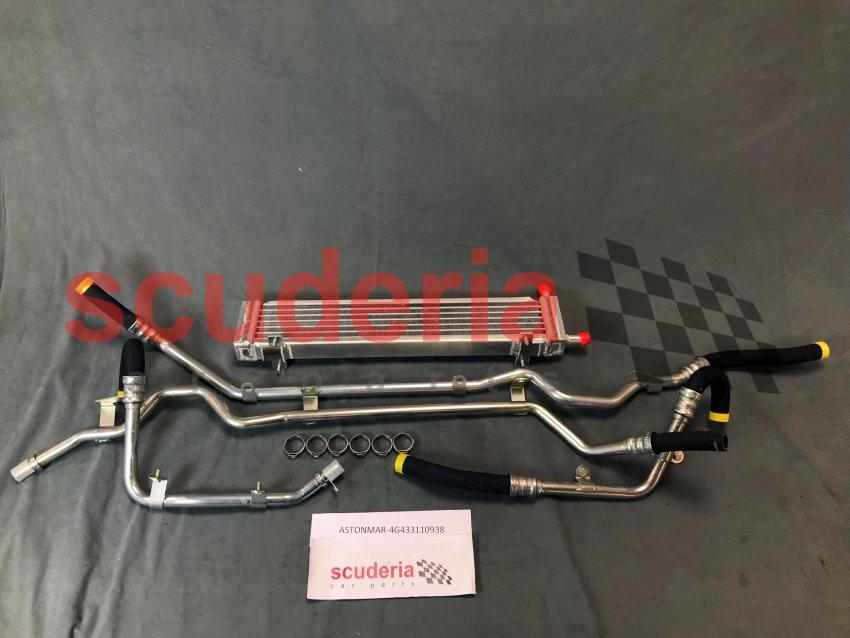

	4G433110938	Kit, Oil cooler and pipes	$1,168.54	注文するには

写真	部品番号	説明	価格(各)	ストック

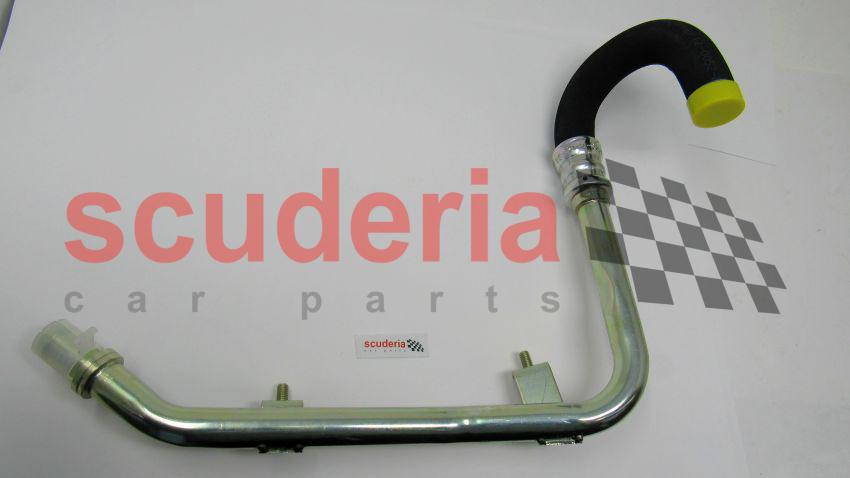

	7G437F120BA	Pipe, Air/ oil cooler inlet (included in Kit)	$351.01	注文するには
	7G437F120BA	Pipe, Air/ oil cooler inlet (included in Kit)	$351.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	7G437F120BA	Pipe, Air/ oil cooler inlet (included in Kit)	$351.01	注文するには
	4G433110938	Kit, Oil cooler and pipes	$1,168.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	9G437W093BA	Pipe Assy, Engine Bay, Outlet	$225.39	注文するには
	4G433110938	Kit, Oil cooler and pipes	$1,168.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	7G437W093AA	Pipe, Engine bay	$376.05	注文するには
	4G433110938	Kit, Oil cooler and pipes	$1,168.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G43321363AC	Pipe assy, Transmission oil cooler, incl item 23. 4G43-6L635-AA Thermostat	$1,225.38	注文するには
	9G43321363AA	Oil Pipe Assy Rear Transmission	$971.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	2W937B147AC	クランププレート、オイルクーラーパイプ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	703189	Screw M8x16 hex flg hd, latch plate	$0.37	注文するには
	703189	Screw M8x16 hex flg hd, latch plate	$0.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	702944	Nut, M6 flg	$1.82	注文するには
	702944	Nut, M6 flg	$1.82	注文するには

写真	部品番号	説明	価格(各)	ストック
	700606	SCREW, M6x12, HEX HD	$0.34	注文するには
	700606	SCREW, M6x12, HEX HD	$0.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	699545	ホースクランプ	$3.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	699765PK	ホースクランプ (5)	$15.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G437869AA	Cooler and bracket assy, Trans oil	$1,053.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G437B142AA	ブラケット、トランスミッションオイルクーラー取り付け	$30.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G437B142BA	ブラケット、トランスミッションオイルクーラー取り付け	$30.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	703265	ネジ、M6 X 16なべ頭	$0.59	注文するには
	703265	ネジ、M6 X 16なべ頭	$0.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	699547	HOSE CLAMP, 18.5mm	$3.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G437C309CB	Plate, Gear shift cover	$65.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	703265	ネジ、M6 X 16なべ頭	$0.59	注文するには
	703265	ネジ、M6 X 16なべ頭	$0.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G436A626AA	ブラケット、オイルパイプ	$110.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G436L635AA	Thermostat, Auto Trans Oil Control	$1,094.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	9G43445396CA	マトリックスオイルクーラー	$1,228.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	3285306	Foam Seal, Rear Header	$17.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	9G437F120AA	Hose assy, Cooler Outlet	$149.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	9G437F120BA	Hose assy, Cooler Inlet	$210.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	9G438777CA	Clamp, Oetiker 25.5 - 1008R	$7.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	9G437F120AA	Hose assy, Cooler Outlet	$149.05	注文するには

写真	部品番号	説明	価格(各)	ストック
	9G437R041AA	Grommet, hose support	$19.54	注文するには

すべて見る

Automatic Transaxle 1 of Aston Martin Aston Martin DB9 (2004-2012)

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

	#	部品番号	部品説明	部品詳細	価格（各）	図の数量	注文数量	カートに追加
	-	4G433110938	Kit, Oil cooler and pipes	4G433110938 Kit, Oil cooler and pipes Contains items marked KT	$1,168.54	1
	-	4G433111060	Oil pipe kit - without oil cooler	4G433111060 Oil pipe kit - without oil cooler From (V)05543 to 09783	$578.81	1
	1	7G43445396AA	Oil cooler, AUTO transmission (included in Kit)	7G43445396AA Oil cooler, AUTO transmission (included in Kit) From (V) A09784 KT	$801.07	1
	1	4G433110938	Kit, Oil cooler and pipes	4G433110938 Kit, Oil cooler and pipes Up to (V) A09783	$1,168.54	1
	3	7G437F120BA	Pipe, Air/ oil cooler inlet (included in Kit)	7G437F120BA Pipe, Air/ oil cooler inlet (included in Kit) From (V) A09784 KT	$351.01	1
	3	7G437F120BA	Pipe, Air/ oil cooler inlet (included in Kit)	7G437F120BA Pipe, Air/ oil cooler inlet (included in Kit) Up to (V) A09783	$351.01	1
	4	7G437F120BA	Pipe, Air/ oil cooler inlet (included in Kit)	7G437F120BA Pipe, Air/ oil cooler inlet (included in Kit) From (V) A09784 KT	$351.01	1
	4	4G433110938	Kit, Oil cooler and pipes	4G433110938 Kit, Oil cooler and pipes Up to (V) A09783	$1,168.54	1
	5	9G437W093BA	Pipe Assy, Engine Bay, Outlet	9G437W093BA Pipe Assy, Engine Bay, Outlet From (V) A09784 KT	$225.39	1
	5	4G433110938	Kit, Oil cooler and pipes	4G433110938 Kit, Oil cooler and pipes Up to (V) A09783	$1,168.54	1
	6	7G437W093AA	Pipe, Engine bay	7G437W093AA Pipe, Engine bay From (V) A09784 KT	$376.05	1
	6	4G433110938	Kit, Oil cooler and pipes	4G433110938 Kit, Oil cooler and pipes Up to (V) A09783	$1,168.54	1
	7	4G43321363AC	Pipe assy, Transmission oil cooler, incl item 23. 4G43-6L635-AA Thermostat	4G43321363AC Pipe assy, Transmission oil cooler, incl item 23. 4G43-6L635-AA Thermostat Up to (V) A09783	$1,225.38	1
	7	9G43321363AA	Oil Pipe Assy Rear Transmission	9G43321363AA Oil Pipe Assy Rear Transmission From (V) A09784	$971.60	1
	8	2W937B147AC	クランププレート、オイルクーラーパイプ	2W937B147AC クランププレート、オイルクーラーパイプ	-	1		Enquire
	9	703189	Screw M8x16 hex flg hd, latch plate	703189 Screw M8x16 hex flg hd, latch plate 08MY From (V) A09110	$0.37	2
	9	703189	Screw M8x16 hex flg hd, latch plate	703189 Screw M8x16 hex flg hd, latch plate 07MY	$0.37	2
	10	702944	Nut, M6 flg	702944 Nut, M6 flg 08MY From (V) A09110	$1.82	3
	10	702944	Nut, M6 flg	702944 Nut, M6 flg 07MY	$1.82	3
	11	700606	SCREW, M6x12, HEX HD	700606 SCREW, M6x12, HEX HD 08MY From (V) A09110	$0.34	4
	11	700606	SCREW, M6x12, HEX HD	700606 SCREW, M6x12, HEX HD 07MY	$0.34	4
	12	699545	ホースクランプ	699545 ホースクランプ	$3.51	2
	13	699765PK	ホースクランプ (5)	699765PK ホースクランプ (5) KT	$15.56	4
	14	4G437869AA	Cooler and bracket assy, Trans oil	4G437869AA Cooler and bracket assy, Trans oil	$1,053.37	1
	15	4G437B142AA	ブラケット、トランスミッションオイルクーラー取り付け	4G437B142AA ブラケット、トランスミッションオイルクーラー取り付け	$30.17	1
	16	4G437B142BA	ブラケット、トランスミッションオイルクーラー取り付け	4G437B142BA ブラケット、トランスミッションオイルクーラー取り付け	$30.17	1
	17	703265	ネジ、M6 X 16なべ頭	703265 ネジ、M6 X 16なべ頭 08MY From (V) A09110	$0.59	2
	17	703265	ネジ、M6 X 16なべ頭	703265 ネジ、M6 X 16なべ頭 07MY	$0.59	2
	18	699547	HOSE CLAMP, 18.5mm	699547 HOSE CLAMP, 18.5mm	$3.23	2
	19	4G437C309CB	Plate, Gear shift cover	4G437C309CB Plate, Gear shift cover	$65.40	1
	20	703265	ネジ、M6 X 16なべ頭	703265 ネジ、M6 X 16なべ頭 08MY From (V) A09110	$0.59	2
	20	703265	ネジ、M6 X 16なべ頭	703265 ネジ、M6 X 16なべ頭 07MY	$0.59	2
	22	4G436A626AA	ブラケット、オイルパイプ	4G436A626AA ブラケット、オイルパイプ	$110.43	1
	23	4G436L635AA	Thermostat, Auto Trans Oil Control	4G436L635AA Thermostat, Auto Trans Oil Control	$1,094.00	1
	24	9G43445396CA	マトリックスオイルクーラー	9G43445396CA マトリックスオイルクーラー 09MY	$1,228.87	1
	25	3285306	Foam Seal, Rear Header	3285306 Foam Seal, Rear Header 09MY	$17.08	1
	27	9G437F120AA	Hose assy, Cooler Outlet	9G437F120AA Hose assy, Cooler Outlet 09MY	$149.05	1
	28	9G437F120BA	Hose assy, Cooler Inlet	9G437F120BA Hose assy, Cooler Inlet 09MY	$210.29	1
	29	9G438777CA	Clamp, Oetiker 25.5 - 1008R	9G438777CA Clamp, Oetiker 25.5 - 1008R 09MY	$7.06	2
	30	9G437F120AA	Hose assy, Cooler Outlet	9G437F120AA Hose assy, Cooler Outlet 09MY	$149.05	2
	32	9G437R041AA	Grommet, hose support	9G437R041AA Grommet, hose support 09MY	$19.54	2
