Name: Transaxle, MANUAL
Rating: 5.0 (1 reviews)

Transaxle, MANUAL of Aston Martin Aston Martin DB9 (2004-2012)

すべて見る

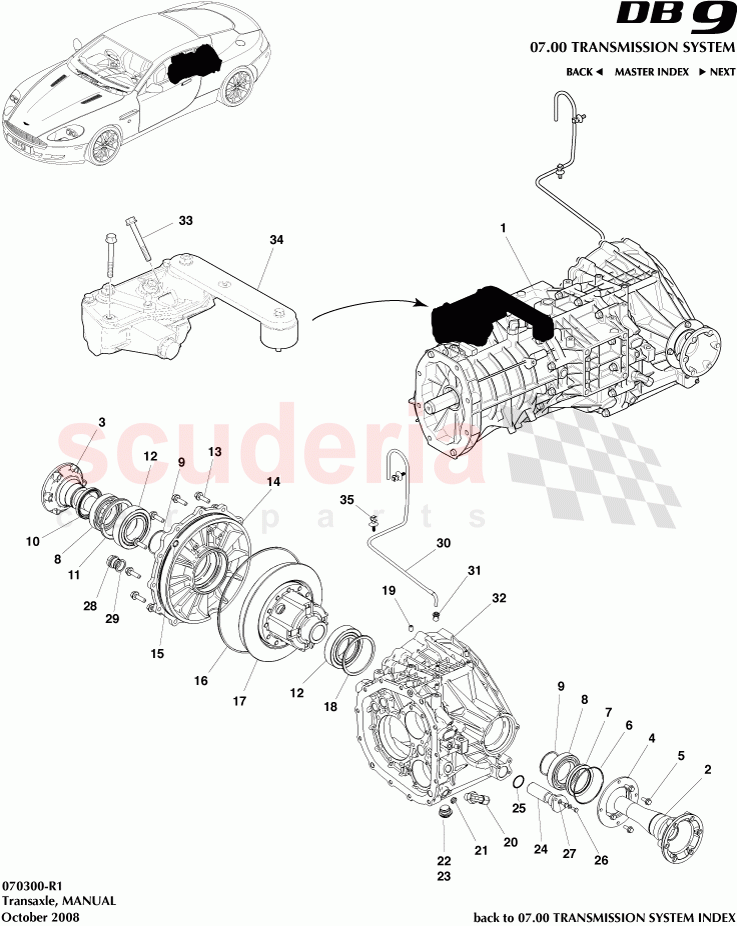

Aston Martin DB9 (2004-2012) - トランスアクスル、マニュアル

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	91789	トランス・アクス・アッセンブリー	$20,509.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710600	Output shaft, left side Differential	$1,219.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710601	Output shaft, right side Differential	$890.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710602	Retainer, dif output shaft bearing	$98.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	702812	Bolt, M6 x 16 flange head	$1.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710482	O Ring, 2.62x75.87	$13.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710483	OIL SEAL, OUTPUT SHAFT,LH, 55x72x8	$71.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710603	Bearing, dif output shaft	$208.83	注文するには

写真	部品番号	説明	価格(各)	ストック
	702813	シム	$4.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710604	OIL SEAL, OUTPUT SHAFT,RH, 55x70x8	$70.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	702814	シム	$169.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710605	ベアリング、ディファレンシャル出力	$314.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	702815	Bolt, M8 x 30	$5.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710606	Cover, Differential	$1,586.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710502	O RING, 2.62x9.92	$1.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710607	Seal, Cover	$123.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710608	クラウンホイール、ディファレンシャル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	702816	シム	$68.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	702817	セットスクリュー, M8 X 10	$7.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710609	パイプ、トランス冷却、90	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	702818	プラグ	$3.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710244	Plug, Drain, M22	$49.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710245PK	Seal, 22x28x1.5	$39.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710490	オイルフィルター	$192.14	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710491PK	O ring, 2.62x20.63	$40.20	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710492	Screw, M5 x 0.8 x 12	$3.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	702821	Washer, 5.3x0.5	$4.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710493	Plug, Oil Level M22x1.5	$14.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710245PK	Seal, 22x28x1.5	$39.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G437A245CA	Pipe, Breather, Transaxle, MANUAL	$17.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710488	CONNECTOR, PUSH FIT	$95.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G432710611	Housing, Differential	$5,026.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	702822	Bolt, M6 x 50	$5.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G337N372AB	Bellcrank assy, Transaxle	$10,998.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4319G506BA	グリス、入力シャフトスプライン	$27.15	注文するには
	6G337H436AA	ピニオン＆ベベルギアセット	$10,119.76	注文するには
	6G3375106AA/S	Oil, Transaxle	お問い合わせ	注文するには

...and 1 more part variants. See table on right for more details.

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	91789	トランス・アクス・アッセンブリー	91789 トランス・アクス・アッセンブリー	$20,509.17	1
2	4G432710600	Output shaft, left side Differential	4G432710600 Output shaft, left side Differential	$1,219.32	1
3	4G432710601	Output shaft, right side Differential	4G432710601 Output shaft, right side Differential	$890.36	1
4	4G432710602	Retainer, dif output shaft bearing	4G432710602 Retainer, dif output shaft bearing	$98.34	1
5	702812	Bolt, M6 x 16 flange head	702812 Bolt, M6 x 16 flange head	$1.23	4
6	4G432710482	O Ring, 2.62x75.87	4G432710482 O Ring, 2.62x75.87	$13.10	1
7	4G432710483	OIL SEAL, OUTPUT SHAFT,LH, 55x72x8	4G432710483 OIL SEAL, OUTPUT SHAFT,LH, 55x72x8	$71.48	1
8	4G432710603	Bearing, dif output shaft	4G432710603 Bearing, dif output shaft	$208.83	2
9	702813	シム	702813 シム	$4.35	1
10	4G432710604	OIL SEAL, OUTPUT SHAFT,RH, 55x70x8	4G432710604 OIL SEAL, OUTPUT SHAFT,RH, 55x70x8	$70.78	1
11	702814	シム	702814 シム	$169.77	1
12	4G432710605	ベアリング、ディファレンシャル出力	4G432710605 ベアリング、ディファレンシャル出力	$314.16	2
13	702815	Bolt, M8 x 30	702815 Bolt, M8 x 30	$5.15	12
14	4G432710606	Cover, Differential	4G432710606 Cover, Differential	$1,586.45	1
15	4G432710502	O RING, 2.62x9.92	4G432710502 O RING, 2.62x9.92	$1.80	1
16	4G432710607	Seal, Cover	4G432710607 Seal, Cover	$123.00	1
17	4G432710608	クラウンホイール、ディファレンシャル	4G432710608 クラウンホイール、ディファレンシャル	-	1	Enquire
18	702816	シム	702816 シム	$68.12	1
19	702817	セットスクリュー, M8 X 10	702817 セットスクリュー, M8 X 10	$7.11	6
20	4G432710609	パイプ、トランス冷却、90	4G432710609 パイプ、トランス冷却、90	-	1	Enquire
21	702818	プラグ	702818 プラグ	$3.41	1
22	4G432710244	Plug, Drain, M22	4G432710244 Plug, Drain, M22	$49.21	1
23	4G432710245PK	Seal, 22x28x1.5	4G432710245PK Seal, 22x28x1.5	$39.51	1
24	4G432710490	オイルフィルター	4G432710490 オイルフィルター	$192.14	1
25	4G432710491PK	O ring, 2.62x20.63	4G432710491PK O ring, 2.62x20.63	$40.20	1
26	4G432710492	Screw, M5 x 0.8 x 12	4G432710492 Screw, M5 x 0.8 x 12	$3.17	2
27	702821	Washer, 5.3x0.5	702821 Washer, 5.3x0.5	$4.21	2
28	4G432710493	Plug, Oil Level M22x1.5	4G432710493 Plug, Oil Level M22x1.5	$14.17	1
29	4G432710245PK	Seal, 22x28x1.5	4G432710245PK Seal, 22x28x1.5	$39.51	1
30	4G437A245CA	Pipe, Breather, Transaxle, MANUAL	4G437A245CA Pipe, Breather, Transaxle, MANUAL	$17.99	1
31	4G432710488	CONNECTOR, PUSH FIT	4G432710488 CONNECTOR, PUSH FIT	$95.76	1
32	4G432710611	Housing, Differential	4G432710611 Housing, Differential	$5,026.64	1
33	702822	Bolt, M6 x 50	702822 Bolt, M6 x 50	$5.53	2
34	6G337N372AB	Bellcrank assy, Transaxle	6G337N372AB Bellcrank assy, Transaxle	$10,998.13	1
35	4G4319G506BA	グリス、入力シャフトスプライン	4G4319G506BA グリス、入力シャフトスプライン	$27.15	1
35	6G337H436AA	ピニオン＆ベベルギアセット	6G337H436AA ピニオン＆ベベルギアセット	$10,119.76	1
35	6G3375106AA/S	Oil, Transaxle	6G3375106AA/S Oil, Transaxle	-	1	Enquire
35	701575	クリップ、パイプ	701575 クリップ、パイプ	$0.73	1

トランスアクスル、マニュアル

Aston Martin DB9 (2004-2012)

Aston Martin DB9 (2004-2012) - トランスアクスル、マニュアル
