エンジン潤滑

Aston Martin DB9 (2013-2016)

自分の役割を見つける

Aston Martin DB9 (2013-2016) - エンジン潤滑

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
CD336675CE オイルパンアッセンブリー $5,263.79 注文するには
写真 部品番号 説明 価格(各) ストック
4G430410205 プラグ、オイルパンドレイン $23.26 在庫あり
写真 部品番号 説明 価格(各) ストック
485092 エンジンサンプガスケット $124.53 在庫あり
写真 部品番号 説明 価格(各) ストック
702526 ボルト M8×30 六角フランジヘッド $0.60 在庫あり
写真 部品番号 説明 価格(各) ストック
701142 スタッドボルト-M6/M8 $1.83 注文するには
写真 部品番号 説明 価格(各) ストック
706713 スタッドM8+M6 HFピル $68.29 注文するには
写真 部品番号 説明 価格(各) ストック
706714 ボルト-M8 X 140 HF8 $5.93 注文するには
写真 部品番号 説明 価格(各) ストック
706715 ボルト M8 X 105 HF8 $17.22 注文するには
写真 部品番号 説明 価格(各) ストック
8G430411112 オイルポンプ $2,591.74 注文するには
写真 部品番号 説明 価格(各) ストック
702552 ボルト M8 X 70 HF PIL 8 $1.20 注文するには
写真 部品番号 説明 価格(各) ストック
4G430410196 シール、オイルポンプピックアップチューブ～パン $106.99 在庫あり
写真 部品番号 説明 価格(各) ストック
8D336686AD バッフルプレート、オイルパン $220.23 注文するには
写真 部品番号 説明 価格(各) ストック
705052 ネジ、M6 X 14 $14.74 注文するには
写真 部品番号 説明 価格(各) ストック
AD236B660AC ウィンテージトレイ $326.17 注文するには
写真 部品番号 説明 価格(各) ストック
703169 ナット-M6六角フランジクロムフリー $0.58 在庫あり
写真 部品番号 説明 価格(各) ストック
8D336750CA オイルレベルインジケータ $51.79 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
CD336754AB チューブASSY、オイルレベルインジケーター $71.76 注文するには
写真 部品番号 説明 価格(各) ストック
CD336A642AA オイルクーラー、エンジン $1,068.22 注文するには
写真 部品番号 説明 価格(各) ストック
AG436714AA オイルフィルター $41.43 在庫あり
写真 部品番号 説明 価格(各) ストック
CD338B451AC ホース ASSY、オイルクーラーアウトレット $189.11 注文するには
写真 部品番号 説明 価格(各) ストック
CD336N867AA ホース ASSY、オイルクーラーインレット $32.23 注文するには
写真 部品番号 説明 価格(各) ストック
3285381 クランプ $6.97 在庫あり
写真 部品番号 説明 価格(各) ストック
CD33292435CB ボディ、オイルピックアップ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
CD336629AA スクリーン、オイルポンプ お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
CD336625BA Oリング $56.66 注文するには
写真 部品番号 説明 価格(各) ストック
CD3310630CAA ボルト、M6 X 30 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
8W9387030BA Oリング、エンジンオイルレベル低下センサー $37.31 在庫あり
写真 部品番号 説明 価格(各) ストック
4G430410972 センサーエンジンオイルレベル低下 $103.28 在庫あり
写真 部品番号 説明 価格(各) ストック
702847 ネジ-M6X25なべ頭ロブ8 $1.44 在庫あり
すべて見る

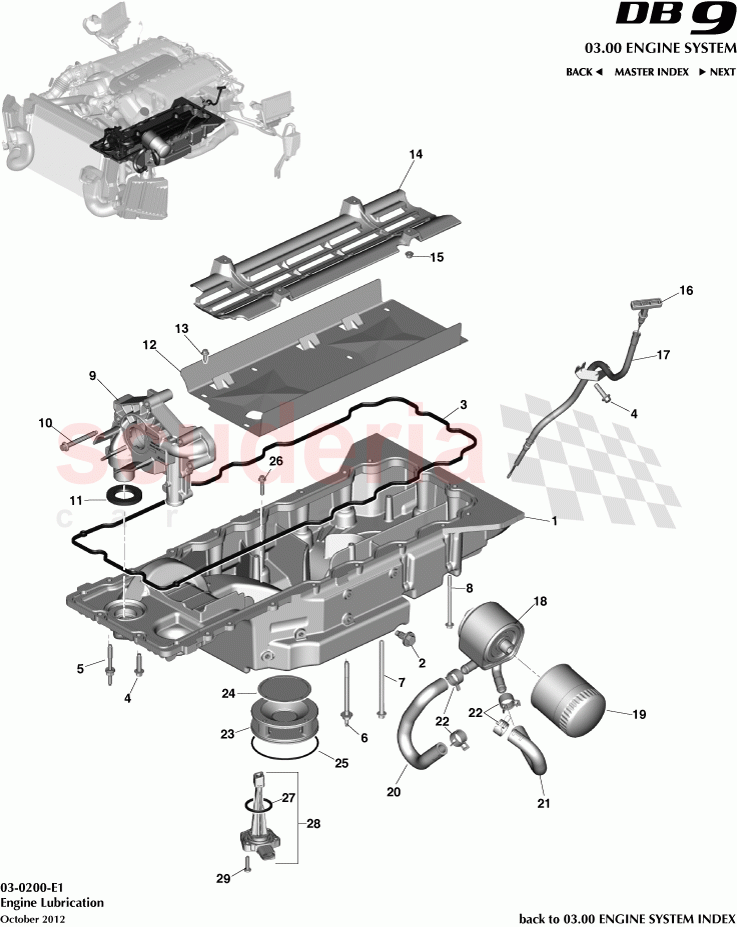

Engine Lubrication of Aston Martin Aston Martin DB9 (2013-2016) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 CD336675CE
オイルパンアッセンブリー
アイテム2、23-29を含む 		$5,263.79 1
2 4G430410205
プラグ、オイルパンドレイン
在庫あり 		$23.26 1
3 485092
エンジンサンプガスケット
在庫あり 		$124.53 1
4 702526
ボルト M8×30 六角フランジヘッド
在庫あり 		$0.60 9
5 701142
スタッドボルト-M6/M8 		$1.83 1
6 706713
スタッドM8+M6 HFピル 		$68.29 1
7 706714
ボルト-M8 X 140 HF8 		$5.93 4
8 706715
ボルト M8 X 105 HF8 		$17.22 5
9 8G430411112
オイルポンプ 		$2,591.74 1
10 702552
ボルト M8 X 70 HF PIL 8 		$1.20 4
11 4G430410196
シール、オイルポンプピックアップチューブ～パン
在庫あり 		$106.99 1
12 8D336686AD
バッフルプレート、オイルパン 		$220.23 1
13 705052
ネジ、M6 X 14 		$14.74 7
14 AD236B660AC
ウィンテージトレイ 		$326.17 1
15 703169
ナット-M6六角フランジクロムフリー
在庫あり 		$0.58 4
16 8D336750CA
オイルレベルインジケータ
もうすぐ到着します 		$51.79 1
17 CD336754AB
チューブASSY、オイルレベルインジケーター 		$71.76 1
18 CD336A642AA
オイルクーラー、エンジン 		$1,068.22 1
19 AG436714AA
オイルフィルター
12個入り
在庫あり 		$41.43 1
20 CD338B451AC
ホース ASSY、オイルクーラーアウトレット 		$189.11 1
21 CD336N867AA
ホース ASSY、オイルクーラーインレット 		$32.23 1
22 3285381
クランプ
在庫あり 		$6.97 4
23 CD33292435CB
ボディ、オイルピックアップ 		- 1 Enquire
24 CD336629AA
スクリーン、オイルポンプ 		- 1 Enquire
25 CD336625BA
Oリング 		$56.66 1
26 CD3310630CAA
ボルト、M6 X 30 		- 4 Enquire
27 8W9387030BA
Oリング、エンジンオイルレベル低下センサー
在庫あり 		$37.31 1
28 4G430410972
センサーエンジンオイルレベル低下
在庫あり 		$103.28 1
29 702847
ネジ-M6X25なべ頭ロブ8
在庫あり 		$1.44 4
