エアチャージ

Aston Martin DB9 (2013-2016)

自分の役割を見つける

Aston Martin DB9 (2013-2016) - エアチャージ

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
4G439600CD AIRBOX ASSEMBLY, LH $357.72 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
4G430410AA SCREW, 5.2x32, SELF TAP $3.53 注文するには
写真 部品番号 説明 価格(各) ストック
4G439C664AB Gasket air cleaner $19.20 注文するには
写真 部品番号 説明 価格(各) ストック
4G439601ABPK エアフィルター $164.95 注文するには
写真 部品番号 説明 価格(各) ストック
4G439B609AC BRACKET, AIR CLEANER,REAR $152.24 注文するには
写真 部品番号 説明 価格(各) ストック
703161 Nut, M8, Hex Head $1.68 注文するには
写真 部品番号 説明 価格(各) ストック
703025 Bolt, flg M6 x 25 $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
4G435144AA スペーサー $14.35 注文するには
写真 部品番号 説明 価格(各) ストック
4G439697CA グロメット・アッセンブリー $13.28 注文するには
写真 部品番号 説明 価格(各) ストック
CD339B609FA BRACKET, AIR CLEANER,FRONT $26.81 注文するには
写真 部品番号 説明 価格(各) ストック
703203 Screw, Flange Head M6x20 $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
703199 Bolt M6x30 hex flg hd $0.78 注文するには
写真 部品番号 説明 価格(各) ストック
4G439A675CD Duct, Air Intake, LH $178.13 注文するには
写真 部品番号 説明 価格(各) ストック
4G436C704AA O RING, ENGINE DUCT $22.20 注文するには
写真 部品番号 説明 価格(各) ストック
4G43MXC1800AAPK FIRTREE, 6.4x2.3-14.2,BUTTON $10.70 注文するには
写真 部品番号 説明 価格(各) ストック
4G439N967AA Grommet, Air Cleaner $101.30 注文するには
写真 部品番号 説明 価格(各) ストック
4G4312B612AB Duct, Air Intake $25.74 注文するには
写真 部品番号 説明 価格(各) ストック
4G439N832BB CLAMP, DUCT to BODY $13.69 注文するには
写真 部品番号 説明 価格(各) ストック
CD339C623AB DUCT, CLEAN AIR, LH $430.89 注文するには
写真 部品番号 説明 価格(各) ストック
4G4318K261AA エッジ保護ストリップ $6.10 注文するには
写真 部品番号 説明 価格(各) ストック
4G430810933 Sensor Assy, Engine Mass Air Flow $143.17 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
4G430410BB ネジ、セルフタッピング $8.45 注文するには
写真 部品番号 説明 価格(各) ストック
4G436C704BA O RING, ENGINE DUCT $23.41 もうすぐ到着します
すべて見る

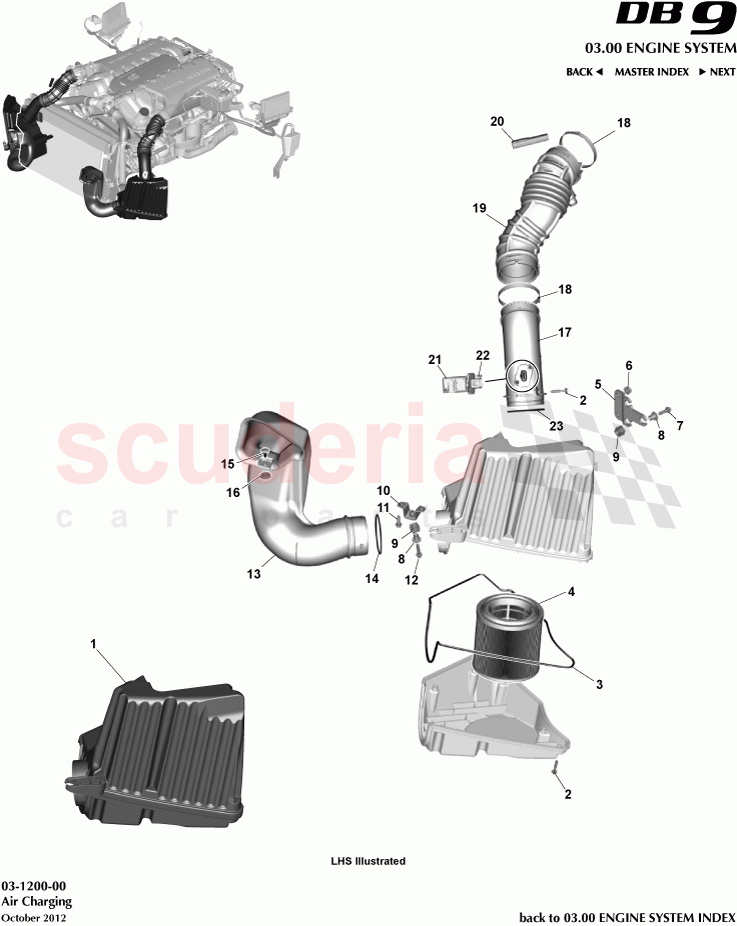

Air Charging of Aston Martin Aston Martin DB9 (2013-2016) ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 4G439600BD
AIRBOX ASSEMBLY, RH 		$357.72 1
- 4G439A675BD
Duct, Air Intake, RH
Includes Item 14 & 16 		$178.13 1
- CD339C623BB
DUCT, CLEAN AIR, RH
Includes Item 18 		$430.92 1
1 4G439600CD
AIRBOX ASSEMBLY, LH
ARRIVING SOON 		$357.72 1
2 4G430410AA
SCREW, 5.2x32, SELF TAP 		$3.53 20
3 4G439C664AB
Gasket air cleaner 		$19.20 2
4 4G439601ABPK
エアフィルター
Pack of 2 		$164.95 2
5 4G439B609AC
BRACKET, AIR CLEANER,REAR 		$152.24 2
6 703161
Nut, M8, Hex Head 		$1.68 8
7 703025
Bolt, flg M6 x 25 		$0.34 4
8 4G435144AA
スペーサー 		$14.35 8
9 4G439697CA
グロメット・アッセンブリー 		$13.28 8
10 CD339B609FA
BRACKET, AIR CLEANER,FRONT 		$26.81 2
11 703203
Screw, Flange Head M6x20 		$0.34 4
12 703199
Bolt M6x30 hex flg hd 		$0.78 4
13 4G439A675CD
Duct, Air Intake, LH
Includes Item 14 & 16 		$178.13 1
14 4G436C704AA
O RING, ENGINE DUCT 		$22.20 2
15 4G43MXC1800AAPK
FIRTREE, 6.4x2.3-14.2,BUTTON
Pack of 20 		$10.70 2
16 4G439N967AA
Grommet, Air Cleaner 		$101.30 2
17 4G4312B612AB
Duct, Air Intake
Includes Item 23 		$25.74 2
18 4G439N832BB
CLAMP, DUCT to BODY 		$13.69 4
19 CD339C623AB
DUCT, CLEAN AIR, LH
Includes Item 18 		$430.89 1
20 4G4318K261AA
エッジ保護ストリップ 		$6.10 2
21 4G430810933
Sensor Assy, Engine Mass Air Flow
ARRIVING SOON 		$143.17 2
22 4G430410BB
ネジ、セルフタッピング 		$8.45 4
23 4G436C704BA
O RING, ENGINE DUCT
ARRIVING SOON 		$23.41 2
