Coolant Reservoir & Hoses of Aston Martin Aston Martin DB9 (2013-2016)

すべて見る

Aston Martin DB9 (2013-2016) - クーラントリザーバー＆ホース

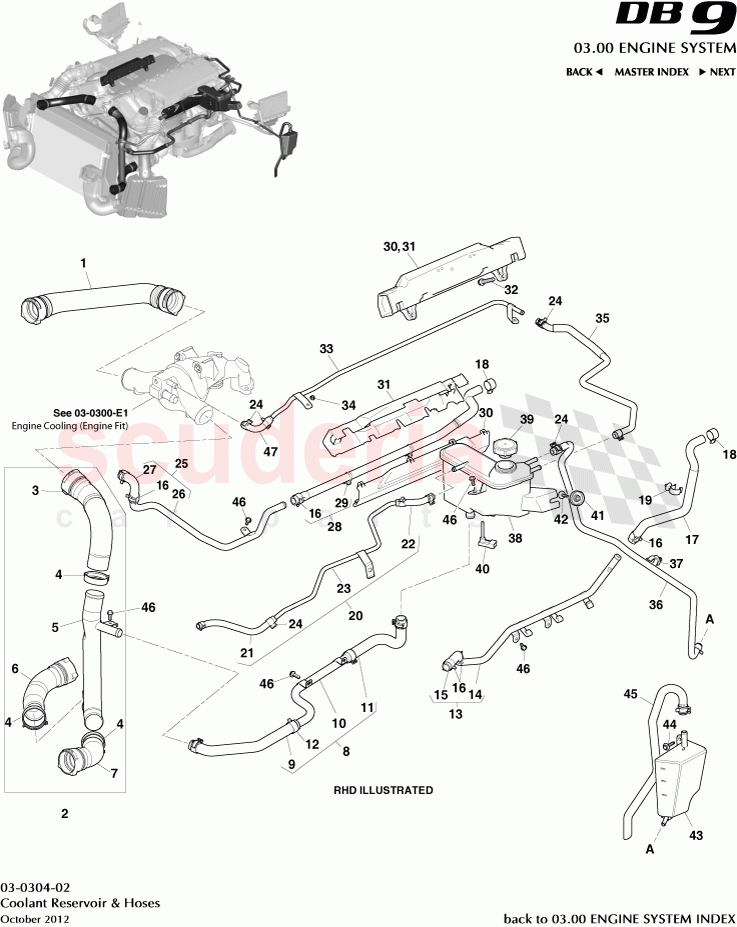

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	8D338333AA	ホースラジエター	$127.64	在庫あり

写真	部品番号	説明	価格(各)	ストック
	CD338556AC	チューブ-WTRバイパスアセンブリ	$1,046.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD338555EA	ホース、バイパスチューブ～サーモスタット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	702903	ヘビーデューティースプリングバンドクランプ 55 X 15	$4.79	在庫あり

写真	部品番号	説明	価格(各)	ストック
	CD338555FC	チューブアセンブリ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD338555BB	ホースアセンブリ、バイパスチューブ～ウォーターポンプ	$48.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	NSS	左右シートベルトループ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD338C350AB	ホースアッシー、エンジンクーラントリザーバ	$151.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438C350CA	ホース、メイクアップチューブ～バイパスチューブ	$33.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438C350FA	メイクアップチューブASSY	$64.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	NSS	左右シートベルトループ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	702902	ヘビーデューティースプリングバンドクランプ 27 X 15MM	$2.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD2318674AB	チューブASSY、ヒーター出口	$458.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD2318674AB	チューブASSY、ヒーター出口	$458.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD2318674BA	ホース、ヒーターリターンホース	$54.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	702901	ヘビーデューティースプリングバンドクランプ 23 X 15	$2.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD3318D359BA	ホース ASSY、ヒーターアウトレット	$42.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	701335	クリップ、ホーススプリング、20 X 15	$1.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	701570	クリップ、スイベル、20-24.5MM	$0.83	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD338C363AC	ホース ASSY、ラジエーターガス抜き	$139.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	NSS	左右シートベルトループ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438C363DA	ホース - ラジエター脱ガスアセンブリ	$34.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD338C363AA	ホース、ラジエーター	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	702904	スプリングクランプ、ホース、17 X 15	$2.03	在庫あり

写真	部品番号	説明	価格(各)	ストック
	ED238584AA	ホース・アッセンブリサーモ・アップ	$667.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	NSS	左右シートベルトループ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	NSS	左右シートベルトループ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4318D334BC	ヒーターインレットホースアッセンブリー - 右ハンドル	$120.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4355BA	タイラップ	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G436793BB	トップカバー、エンジンハーネス	$14.95	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G434867BC	ボトムカバー、エンジンハーネス	$20.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	703731	ボルト、M8 X 35、六角フランジヘッド	$0.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	CD338003AA	チューブASSY、クロスオーバー	$142.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	702295	ナット、M5、六角フランジヘッド	$0.11	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G438063AE	ホース、エンジン～供給タンク	$91.67	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G438B081AG	ホース - ラジエター供給タンクオーバーフロー	$54.36	在庫あり

写真	部品番号	説明	価格(各)	ストック
	701181	クリップ、16 X 6.5 X 1.5-6	$3.25	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G4319B518BD	ラジエーター膨張タンク	$510.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438101BB	圧力キャップ 150KPA	$139.72	在庫あり

写真	部品番号	説明	価格(各)	ストック
	1R123710166	スイッチ、クーラントレベル	$81.26	在庫あり

写真	部品番号	説明	価格(各)	ストック
	CD331660AA	スペーサ、クーラントリザーバアセンブリ	$31.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	703145	M6 X 30 WSHR HO ボルトアセンブリークロムフリー	$0.53	在庫あり

写真	部品番号	説明	価格(各)	ストック
	6G33TBD2BA	リザーバー、クーラント膨張	$63.15	在庫あり

写真	部品番号	説明	価格(各)	ストック
	703734	ボルトおよびワッシャ、M6×25、六角HD	$1.29	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G438N029AG	ホース ASSY、オーバーフロー	$27.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	HY53E804349AA	M6×14六角ネジ	$0.74	在庫あり

写真	部品番号	説明	価格(各)	ストック
	4G438003CA	ホース、サーモハウジング、クロスオーバーブリード	$71.65	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	DD438556AC	バイパス・チューブ・アッセンブリー	DD438556AC バイパス・チューブ・アッセンブリースポーツパックなし	$1,347.59	1
-	CD3318D359AA	ホース ASSY、ヒーターアウトレット	CD3318D359AA ホース ASSY、ヒーターアウトレット LHD、アイテム16を含む	$94.76	1
-	4G432A155AD	ブラケット、ホースクリップ、ヒーターアウトレット	4G432A155AD ブラケット、ホースクリップ、ヒーターアウトレット LHD	$34.00	1
-	CD3318D334AA	ホース、ヒーターインレット	CD3318D334AA ホース、ヒーターインレット LHD	$94.76	1
1	8D338333AA	ホースラジエター在庫あり	8D338333AA ホースラジエター在庫あり	$127.64	1
2	CD338556AC	チューブ-WTRバイパスアセンブリ	CD338556AC チューブ-WTRバイパスアセンブリスポーツパック	$1,046.22	1
3	CD338555EA	ホース、バイパスチューブ～サーモスタット	CD338555EA ホース、バイパスチューブ～サーモスタット	-	1	Enquire
4	702903	ヘビーデューティースプリングバンドクランプ 55 X 15 在庫あり	702903 ヘビーデューティースプリングバンドクランプ 55 X 15 在庫あり	$4.79	4
5	CD338555FC	チューブアセンブリ	CD338555FC チューブアセンブリ	-	1	Enquire
6	CD338555BB	ホースアセンブリ、バイパスチューブ～ウォーターポンプ	CD338555BB ホースアセンブリ、バイパスチューブ～ウォーターポンプ	$48.71	1
7	NSS	左右シートベルトループ	NSS 左右シートベルトループ項目2を使用	-	1	Enquire
8	CD338C350AB	ホースアッシー、エンジンクーラントリザーバ	CD338C350AB ホースアッシー、エンジンクーラントリザーバ	$151.64	1
9	4G438C350CA	ホース、メイクアップチューブ～バイパスチューブ	4G438C350CA ホース、メイクアップチューブ～バイパスチューブ	$33.90	1
10	4G438C350FA	メイクアップチューブASSY	4G438C350FA メイクアップチューブASSY	$64.44	1
11	NSS	左右シートベルトループ	NSS 左右シートベルトループアイテム8を使用	-	1	Enquire
12	702902	ヘビーデューティースプリングバンドクランプ 27 X 15MM	702902 ヘビーデューティースプリングバンドクランプ 27 X 15MM	$2.33	4
13	AD2318674AB	チューブASSY、ヒーター出口	AD2318674AB チューブASSY、ヒーター出口	$458.60	1
14	AD2318674AB	チューブASSY、ヒーター出口	AD2318674AB チューブASSY、ヒーター出口	$458.60	1
15	AD2318674BA	ホース、ヒーターリターンホース	AD2318674BA ホース、ヒーターリターンホース	$54.75	1
16	702901	ヘビーデューティースプリングバンドクランプ 23 X 15	702901 ヘビーデューティースプリングバンドクランプ 23 X 15	$2.21	5
17	CD3318D359BA	ホース ASSY、ヒーターアウトレット	CD3318D359BA ホース ASSY、ヒーターアウトレット RHD、アイテム16を含む	$42.17	1
18	701335	クリップ、ホーススプリング、20 X 15	701335 クリップ、ホーススプリング、20 X 15	$1.18	2
19	701570	クリップ、スイベル、20-24.5MM	701570 クリップ、スイベル、20-24.5MM	$0.83	1
20	CD338C363AC	ホース ASSY、ラジエーターガス抜き	CD338C363AC ホース ASSY、ラジエーターガス抜き	$139.95	1
21	NSS	左右シートベルトループ	NSS 左右シートベルトループアイテム20を使用	-	1	Enquire
22	4G438C363DA	ホース - ラジエター脱ガスアセンブリ	4G438C363DA ホース - ラジエター脱ガスアセンブリ	$34.23	1
23	CD338C363AA	ホース、ラジエーター	CD338C363AA ホース、ラジエーター	-	1	Enquire
24	702904	スプリングクランプ、ホース、17 X 15 在庫あり	702904 スプリングクランプ、ホース、17 X 15 在庫あり	$2.03	8
25	ED238584AA	ホース・アッセンブリサーモ・アップ	ED238584AA ホース・アッセンブリサーモ・アップ	$667.84	1
26	NSS	左右シートベルトループ	NSS 左右シートベルトループアイテム25を使用	-	1	Enquire
27	NSS	左右シートベルトループ	NSS 左右シートベルトループアイテム25を使用	-	1	Enquire
28	4G4318D334BC	ヒーターインレットホースアッセンブリー - 右ハンドル	4G4318D334BC ヒーターインレットホースアッセンブリー - 右ハンドル RHD	$120.35	1
29	4G4355BA	タイラップ	4G4355BA タイラップ	-	2	Enquire
30	4G436793BB	トップカバー、エンジンハーネス在庫あり	4G436793BB トップカバー、エンジンハーネス在庫あり	$14.95	2
31	4G434867BC	ボトムカバー、エンジンハーネス在庫あり	4G434867BC ボトムカバー、エンジンハーネス在庫あり	$20.31	2
32	703731	ボルト、M8 X 35、六角フランジヘッド	703731 ボルト、M8 X 35、六角フランジヘッド	$0.72	4
33	CD338003AA	チューブASSY、クロスオーバー	CD338003AA チューブASSY、クロスオーバー項目 24 を含む	$142.80	1
34	702295	ナット、M5、六角フランジヘッド在庫あり	702295 ナット、M5、六角フランジヘッド在庫あり	$0.11	1
35	4G438063AE	ホース、エンジン～供給タンク在庫あり	4G438063AE ホース、エンジン～供給タンク項目 24 を含む在庫あり	$91.67	1
36	4G438B081AG	ホース - ラジエター供給タンクオーバーフロー在庫あり	4G438B081AG ホース - ラジエター供給タンクオーバーフローアイテム24と37を含む在庫あり	$54.36	1
37	701181	クリップ、16 X 6.5 X 1.5-6 在庫あり	701181 クリップ、16 X 6.5 X 1.5-6 在庫あり	$3.25	1
38	4G4319B518BD	ラジエーター膨張タンク	4G4319B518BD ラジエーター膨張タンクアイテム39と40を含む	$510.58	1
39	4G438101BB	圧力キャップ 150KPA 在庫あり	4G438101BB 圧力キャップ 150KPA シールを含む在庫あり	$139.72	1
40	1R123710166	スイッチ、クーラントレベル在庫あり	1R123710166 スイッチ、クーラントレベル在庫あり	$81.26	1
41	CD331660AA	スペーサ、クーラントリザーバアセンブリ	CD331660AA スペーサ、クーラントリザーバアセンブリ	$31.64	1
42	703145	M6 X 30 WSHR HO ボルトアセンブリークロムフリー在庫あり	703145 M6 X 30 WSHR HO ボルトアセンブリークロムフリー在庫あり	$0.53	1
43	6G33TBD2BA	リザーバー、クーラント膨張在庫あり	6G33TBD2BA リザーバー、クーラント膨張在庫あり	$63.15	1
44	703734	ボルトおよびワッシャ、M6×25、六角HD	703734 ボルトおよびワッシャ、M6×25、六角HD	$1.29	2
45	4G438N029AG	ホース ASSY、オーバーフロー	4G438N029AG ホース ASSY、オーバーフロークリップを含む	$27.27	1
46	HY53E804349AA	M6×14六角ネジ在庫あり	HY53E804349AA M6×14六角ネジ在庫あり	$0.74	5
47	4G438003CA	ホース、サーモハウジング、クロスオーバーブリード	4G438003CA ホース、サーモハウジング、クロスオーバーブリード	$71.65	1
