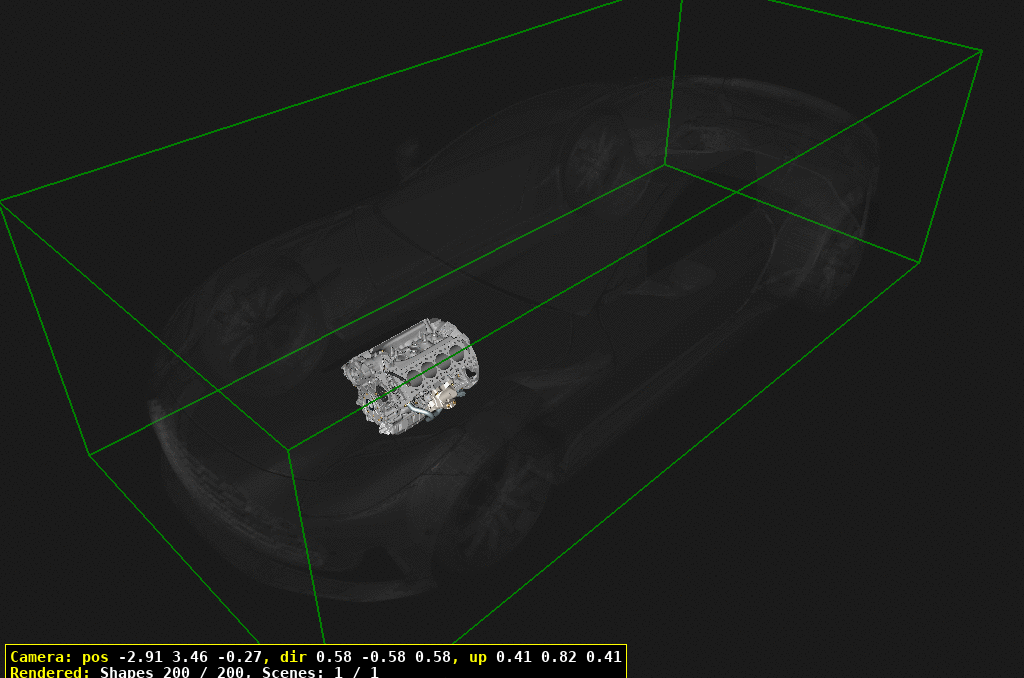

Aston Martin GT DB12 (2024- - エンジン構造

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
10	RY53SE6007AA	ENGINE ASSEMBLY, AE23 V8	RY53SE6007AA ENGINE ASSEMBLY, AE23 V8	$39,469.91	1
20	Not Sold Separately	バッテリーカバー	Not Sold Separately バッテリーカバー	-	1	Enquire
30	JY53SE6026BA	PLUG, M14	JY53SE6026BA PLUG, M14	$49.29	3
40	JY53SE6B026BA	SEAL RING, M14	JY53SE6B026BA SEAL RING, M14 ALWAYS REPLACE. DO NOTREUSE	$41.08	3
50	JY53SEHS000031AA	SCREW, M8x35	JY53SEHS000031AA SCREW, M8x35 ALWAYS REPLACE. DO NOTREUSE	$7.72	9
60	JY53-SEHS000032-AA	SCREW, M8x50, HEX HEAD	JY53-SEHS000032-AA SCREW, M8x50, HEX HEAD ALWAYS REPLACE. DO NOTREUSE	-	1	Enquire
70	JY53SEHS000024AA	BOLT, M10x90	JY53SEHS000024AA BOLT, M10x90 ALWAYS REPLACE. DO NOTREUSE	$29.78	10
80	JY53SEHS000023AA	BOLT, M9x83	JY53SEHS000023AA BOLT, M9x83 ALWAYS REPLACE. DO NOTREUSE	$24.23	10
90	JY53SEHS000047AA	ネジ、M6X16	JY53SEHS000047AA ネジ、M6X16	$2.32	4
100	JY53SE6N078AA	JET, OIL SPRAY	JY53SE6N078AA JET, OIL SPRAY	$149.10	4
110	MY83SE72058BA	PLUG, SCREW-IN, M14	MY83SE72058BA PLUG, SCREW-IN, M14	$18.36	1
120	RY53SE6B026AA	シールリング	RY53SE6B026AA シールリング	$5.89	1
130	JY53SEHS000004AA	SCREW, M6x20, PAN HEAD	JY53SEHS000004AA SCREW, M6x20, PAN HEAD	$10.37	2
140	JY53SE6616AA	カバープレート	JY53SE6616AA カバープレート	$51.84	1
150	JY53SE87066AA	ガスケット	JY53SE87066AA ガスケット	$36.43	1
160	MY83SE6K318BA	CRANKSHAFT SEAL withHOUSING, REAR	MY83SE6K318BA CRANKSHAFT SEAL withHOUSING, REAR	$841.77	1
170	JY53SEHS000001AA	SCREW, M6x10, PAN HEAD	JY53SEHS000001AA SCREW, M6x10, PAN HEAD	$12.74	13
180	JY53SEHS000002AA	SCREW, M6x12, PAN HEAD	JY53SEHS000002AA SCREW, M6x12, PAN HEAD	$5.41	1
190	RY53-SE9E498-AA	VENT HOSE ASSEMBLY	RY53-SE9E498-AA VENT HOSE ASSEMBLY	-	1	Enquire
200	NY83SEHS000022AA	DOWEL PIN, M6x12	NY83SEHS000022AA DOWEL PIN, M6x12	$4.35	4
210	RY53SEHP000001AA	ダボピン	RY53SEHP000001AA ダボピン	$18.99	2
220	JY53SEHS000001AA	SCREW, M6x10, PAN HEAD	JY53SEHS000001AA SCREW, M6x10, PAN HEAD	$12.74	9
230	JY53SE6700AA	CRANKSHAFT SEAL withHOUSING, FRONT	JY53SE6700AA CRANKSHAFT SEAL withHOUSING, FRONT	$343.20	1
240	JY53SEHS000048AA	SCREW, M6x16, PAN HEAD	JY53SEHS000048AA SCREW, M6x16, PAN HEAD	$5.41	2
250	MY83SE6D080AA	ACCESS COVER, TIMINGCHAIN	MY83SE6D080AA ACCESS COVER, TIMINGCHAIN	$763.40	1
260	MY83SEHP000055AA	円筒ピン	MY83SEHP000055AA 円筒ピン	$60.22	2
300	JY53SE6675AC	オイルパン	JY53SE6675AC オイルパン	$4,575.54	1
310	JY53SE6730AA	OIL DRAIN PLUG, M14 IN STOCK	JY53SE6730AA OIL DRAIN PLUG, M14 IN STOCK	$33.81	1
320	JY53SE6734AA	SEALING RING, M14 IN STOCK	JY53SE6734AA SEALING RING, M14 ALWAYS REPLACE. DO NOTREUSE IN STOCK	$7.42	1
330	JY53SE6A832AA	オイルフィルターキット IN STOCK	JY53SE6A832AA オイルフィルターキット Includes item 340 IN STOCK	$358.67	1
340	JY53SE6744AA	OIL FILTER with O RING IN STOCK	JY53SE6744AA OIL FILTER with O RING IN STOCK	$69.45	1
350	JY53SEHS000019AA	SCREW, M6x25, TORX HEAD	JY53SEHS000019AA SCREW, M6x25, TORX HEAD	$12.14	19
360	JY53SE17443AA	シール	JY53SE17443AA シール	$71.21	1
370	HY53SE9T515AB	PIPE ASSEMBLY, OIL	HY53SE9T515AB PIPE ASSEMBLY, OIL Includes item 380& 390	$1,180.63	1
380	MY83SE00815AA	Oリング	MY83SE00815AA Oリング	$162.68	1
390	JY53SE00815EA	O RING, 26x3mm	JY53SE00815EA O RING, 26x3mm	$13.22	1
500	JY53SE6031AA	MOUNTING BRACKET, LH	JY53SE6031AA MOUNTING BRACKET, LH Includes item 530	$921.68	1
510	JY53SE6030AA	取り付けブラケット、右側	JY53SE6030AA 取り付けブラケット、右側 Includes item 530	$921.68	1
520	JY53SEHS000031AA	SCREW, M8x35	JY53SEHS000031AA SCREW, M8x35	$7.72	8
530	JY53SEHS000022AA	BOLT, M8x40, HEX FLG	JY53SEHS000022AA BOLT, M8x40, HEX FLG	$34.35	4
