Aston Martin GT DB12 (2024- - Oil and Water Circulation

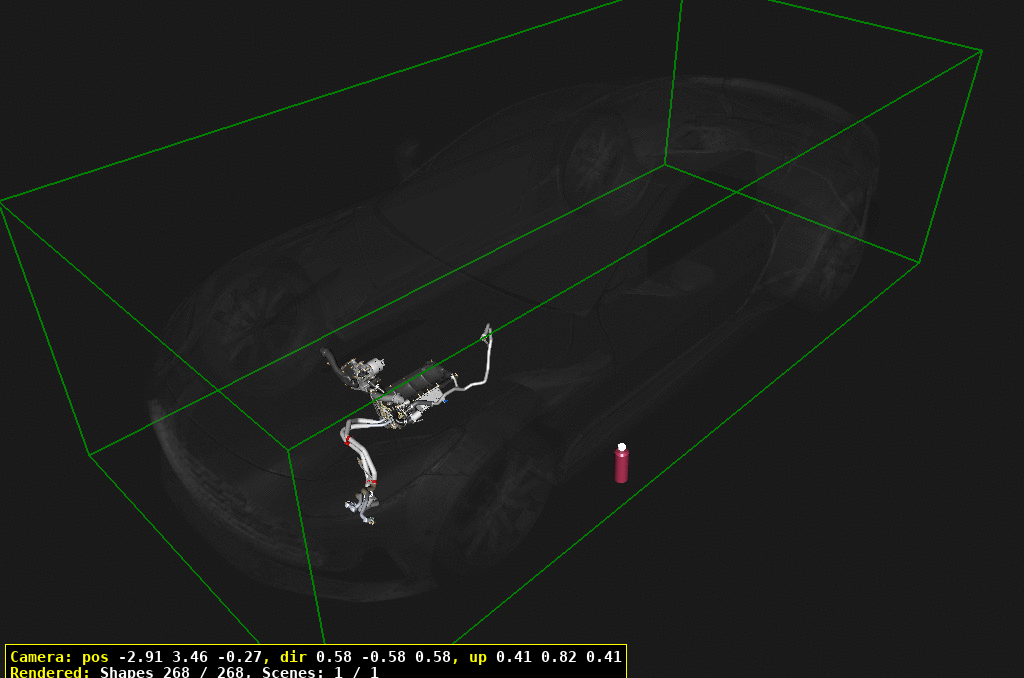

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
20	RY53SE6621AB	オイルポンプアッセンブリー	RY53SE6621AB オイルポンプアッセンブリー Includes item 210 & 220	$1,611.56	1
30	MY83SEHS000063AA	SCREW, OIL PUMP to BLOCK	MY83SEHS000063AA SCREW, OIL PUMP to BLOCK	$2.71	2
40	JY53SEHS000035AA	SCREW, M8x80, TORX HEAD	JY53SEHS000035AA SCREW, M8x80, TORX HEAD	$24.41	1
50	NY53-SE6B660-AA	WINDAGE TRAY & SUCTIONPIPE	NY53-SE6B660-AA WINDAGE TRAY & SUCTIONPIPE Includes item 200	-	1	Enquire
60	JY53SE6A895AA	DRIVE CHAIN, OIL PUMP	JY53SE6A895AA DRIVE CHAIN, OIL PUMP	$590.28	1
70	MY83SE6L266AA	CHAIN TENSIONER BLADE	MY83SE6L266AA CHAIN TENSIONER BLADE	$45.29	1
80	JY53SEHS000017AA	SCREW, M6x16, TORX HEAD	JY53SEHS000017AA SCREW, M6x16, TORX HEAD	$14.98	5
90	JY53SE108231AA	ピボットボルト	JY53SE108231AA ピボットボルト	$22.06	1
100	MY83SE6686AA	スペーサープレート	MY83SE6686AA スペーサープレート Includes item 110	$141.29	1
110	JY53SE17443BA	成形シール	JY53SE17443BA 成形シール	$124.94	2
120	JY53SE6A642AA	OIL COOLER, OIL/WATER	JY53SE6A642AA OIL COOLER, OIL/WATER Engine Mounted	$1,352.67	1
130	JY53SEHS000004AA	SCREW, M6x20, PAN HEAD	JY53SEHS000004AA SCREW, M6x20, PAN HEAD	$10.37	6
140	JY53SE61J17AB	SEAL, COOLER to BLOCK	JY53SE61J17AB SEAL, COOLER to BLOCK	$175.63	1
150	JY53SE6L635AA	REGULATOR, OILTEMPERATURE	JY53SE6L635AA REGULATOR, OILTEMPERATURE	$457.88	1
160	JY53SE6670AA	スプリング	JY53SE6670AA スプリング	$19.20	1
170	RY53SE6L635AB	バルブハウジング	RY53SE6L635AB バルブハウジング Includes item 180	$184.44	1
180	JY53SE61J17BA	Oリング	JY53SE61J17BA Oリング	$22.06	1
190	JY53SEHS000004AA	SCREW, M6x20, PAN HEAD	JY53SEHS000004AA SCREW, M6x20, PAN HEAD	$10.37	2
200	JY53SE00815EA	O RING, 26x3mm	JY53SE00815EA O RING, 26x3mm	$13.22	1
210	HY53SE6C880AA	HYDRAULIC DIRECTIONALVALVE	HY53SE6C880AA HYDRAULIC DIRECTIONALVALVE	$315.79	1
220	JY53SEHS000011AA	SCREW, M4, PAN HEAD	JY53SEHS000011AA SCREW, M4, PAN HEAD	$7.19	2
230	RY636B747AB	HOSE ASSEMBLY, OILCOOLER, INLET	RY636B747AB HOSE ASSEMBLY, OILCOOLER, INLET Includes items 250-270	$82.33	1
240	RY636B748AB	HOSE ASSEMBLY, OILCOOLER, OUTLET	RY636B748AB HOSE ASSEMBLY, OILCOOLER, OUTLET Includes items 250-270	$82.33	1
250	RY63SE6C610AA	O RING, 21.3x2.54	RY63SE6C610AA O RING, 21.3x2.54 1 per hose	$10.58	2
260	RY63SE6C610BA	O RING, 16.8x4	RY63SE6C610BA O RING, 16.8x4 1 per hose	$14.80	2
270	RY63SE6C610CA	O RING, 16.95x2	RY63SE6C610CA O RING, 16.95x2 1 per hose	$7.92	2
310	703203	Screw, Flange Head M6x20 IN STOCK	703203 Screw, Flange Head M6x20 IN STOCK	$0.34	4
320	JY53109090AB	PIPE CLIP, 23x2mm	JY53109090AB PIPE CLIP, 23x2mm	$4.19	3
330	RY632L202AA	BRACKET, OIL LINE	RY632L202AA BRACKET, OIL LINE	$97.44	1
340	703203	Screw, Flange Head M6x20 IN STOCK	703203 Screw, Flange Head M6x20 IN STOCK	$0.34	1
400	JY53SE8K168AA	ウォーターポンプアッセンブリー	JY53SE8K168AA ウォーターポンプアッセンブリー Includes items 410,420	$1,246.55	1
410	JY53SE8507AA	Oリングシール	JY53SE8507AA Oリングシール Large	$76.74	1
420	JY53SE8507BA	Oリングシール	JY53SE8507BA Oリングシール Small	$90.25	1
430	JY53SEHS000048AA	SCREW, M6x16, PAN HEAD	JY53SEHS000048AA SCREW, M6x16, PAN HEAD	$5.41	2
440	MY83SE8A586AB	THERMOSTAT & HOUSING	MY83SE8A586AB THERMOSTAT & HOUSING Includes items 600-620	$4,190.16	1
450	JY53SEHS000005AA	SCREW, M6x25, PAN HEAD	JY53SEHS000005AA SCREW, M6x25, PAN HEAD	$6.79	11
460	RY53SE8274AA	INLET WATER PIPE	RY53SE8274AA INLET WATER PIPE	$357.39	1
470	MY83SE8A592AA	SEAL, INLET	MY83SE8A592AA SEAL, INLET	$152.96	1
480	JY53SEHS000048AA	SCREW, M6x16, PAN HEAD	JY53SEHS000048AA SCREW, M6x16, PAN HEAD	$5.41	7
490	JY53SEHS000005AA	SCREW, M6x25, PAN HEAD	JY53SEHS000005AA SCREW, M6x25, PAN HEAD	$6.79	2
500	MY83SEHS000064AA	SCREW, M6x45, PAN HEAD	MY83SEHS000064AA SCREW, M6x45, PAN HEAD	$12.25	2
510	RY53SE8A504AA	PIPE ASSEMBLY, COOLANT	RY53SE8A504AA PIPE ASSEMBLY, COOLANT	$116.15	2
520	MY83SE18495AA	VALVE, SHUT-OFF	MY83SE18495AA VALVE, SHUT-OFF	$506.71	1
530	JY53SE8590EA	Oリング	JY53SE8590EA Oリング	$29.23	2
540	JY53SEHS000048AA	SCREW, M6x16, PAN HEAD	JY53SEHS000048AA SCREW, M6x16, PAN HEAD	$5.41	3
550	RY53SE18D334AA	HOSE ASSEMBLY, HEATERFEED	RY53SE18D334AA HOSE ASSEMBLY, HEATERFEED	$624.41	1
560	JY53SE8590EA	Oリング	JY53SE8590EA Oリング	$29.23	2
570	JY53SE8A592AA	SEAL, THERMOSTAT ASSEMBLY	JY53SE8A592AA SEAL, THERMOSTAT ASSEMBLY	$415.54	1
580	JY53SE8575AB	サーモスタットアクチュエータ	JY53SE8575AB サーモスタットアクチュエータ	$971.38	1
590	JY53SEHS000048AA	SCREW, M6x16, PAN HEAD	JY53SEHS000048AA SCREW, M6x16, PAN HEAD	$5.41	2
600	MY83SE8A592BA	SEAL, OUTLET	MY83SE8A592BA SEAL, OUTLET	$84.13	1
610	MY83SE8A592CA	SEAL, OUTLET	MY83SE8A592CA SEAL, OUTLET	$90.93	1
620	MY83SE8A584AA	アウトレットパイプ	MY83SE8A584AA アウトレットパイプ	$84.05	1
630	JY53SEHS000017AA	SCREW, M6x16, TORX HEAD	JY53SEHS000017AA SCREW, M6x16, TORX HEAD	$14.98	3
640	JY53SE109090BA	保持クリップ	JY53SE109090BA 保持クリップ	$7.72	1
650	JY53322666AAPK	COOLANT, G40	JY53322666AAPK COOLANT, G40 1 Litre, Pack of 10	$228.88	A/R
