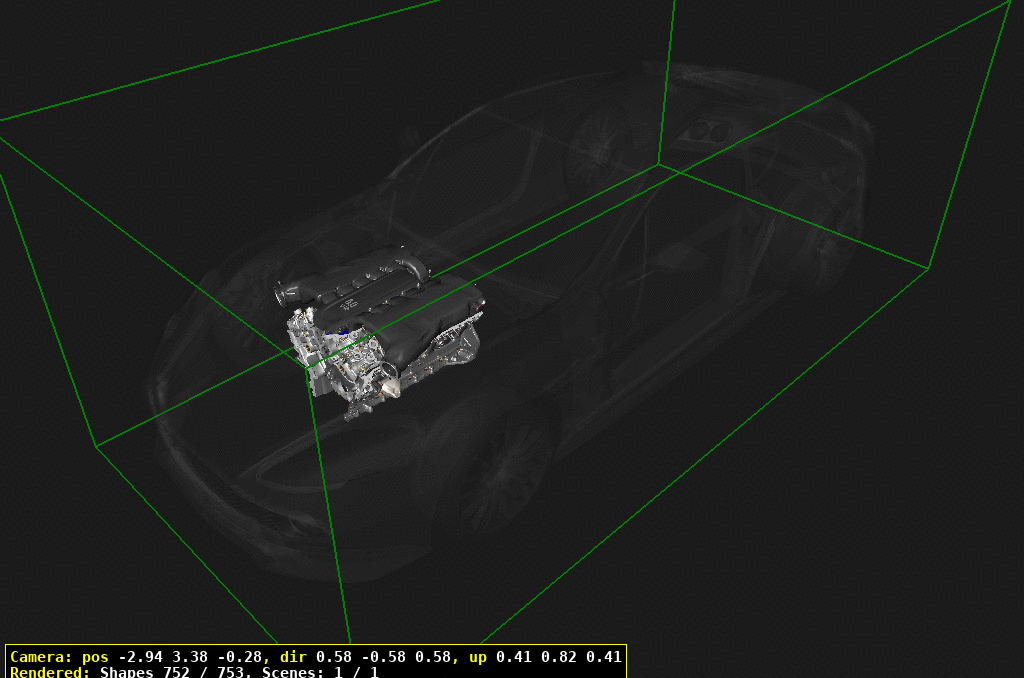

Aston Martin GT VANQUISH ZAGATO (2016-2019) - エンジン構造

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
20	HD336007AA	ENGINE ASSEMBLY, AM27 V12	HD336007AA ENGINE ASSEMBLY, AM27 V12	$52,756.40	1
21	~o~	バッテリー	~o~ バッテリー Engines are NOT suppliedwith Pilot Bearing.Please order separately	-	-	Enquire
30	ED23-6F093-AA	CYLINDER HEAD ASSEMBLY,RH	ED23-6F093-AA CYLINDER HEAD ASSEMBLY,RH With Valves, Adjusters,Springs & Camshafts	-	1	Enquire
32	ED236049AB	シリンダーヘッド、右側	ED236049AB シリンダーヘッド、右側 Less Valves, Adjusters,Springs & Camshafts	$12,874.72	1
40	703704	STUD, M8x13.6+16, HEXSHOULDER 10	703704 STUD, M8x13.6+16, HEXSHOULDER 10	$11.25	24
60	685321	BOLT, M6x1.06x40, HEX	685321 BOLT, M6x1.06x40, HEX	$7.33	56
70	685031	PLUG, 3/8x14	685031 PLUG, 3/8x14	-	2	Enquire
80	685032	PLUG, 1x11.5	685032 PLUG, 1x11.5	$24.34	2
90	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex	$7.76	2
100	702542	Screw, M6X12, Flg Head IN STOCK	702542 Screw, M6X12, Flg Head IN STOCK	$2.32	4
110	184996	DOWEL, 10x49.25	184996 DOWEL, 10x49.25	$2.68	1
120	FD33-6M099-AA	CYLINDER HEAD ASSEMBLY,LH	FD33-6M099-AA CYLINDER HEAD ASSEMBLY,LH With Valves, Adjusters,Springs & Camshafts	-	1	Enquire
130	686044	BOLT, M10x1.5x151.5, HEXFLG HD PILOT IN STOCK	686044 BOLT, M10x1.5x151.5, HEXFLG HD PILOT ALWAYS REPLACE. DO NOTRE-USE IN STOCK	$20.30	28
140	1R120810077PK	ガスケット、インテークマニホールド IN STOCK	1R120810077PK ガスケット、インテークマニホールド Pack of 2 IN STOCK	$390.18	2
150	DG436031AA	BRACKET, ENGINE MOUNTING,LH	DG436031AA BRACKET, ENGINE MOUNTING,LH	$87.79	1
160	DG436030AA	BRACKET, ENGINE MOUNTING,RH	DG436030AA BRACKET, ENGINE MOUNTING,RH	$107.68	1
170	702210PK	Bolt, flg, M10x30 IN STOCK	702210PK Bolt, flg, M10x30 Pack of 10 IN STOCK	$23.37	8
180	1R120210537	ピストンオイルリスター	1R120210537 ピストンオイルリスター	$26.42	12
210	4G430110202	BOLT, M8x1.25x82, HEX IN STOCK	4G430110202 BOLT, M8x1.25x82, HEX ALWAYS REPLACE. DO NOTRE-USE IN STOCK	$6.66	10
220	4G430110819	ボルト、メインベアリングキャップ IN STOCK	4G430110819 ボルト、メインベアリングキャップ ALWAYS REPLACE. DO NOTRE-USE IN STOCK	$36.09	14
230	184997	PLUG, CUP 1.25	184997 PLUG, CUP 1.25	$5.07	4
240	1R120110678	CAP, CRANKSHAFT MAINBEARING	1R120110678 CAP, CRANKSHAFT MAINBEARING	$87.36	7
250	185000	Plug, Cup	185000 Plug, Cup	$16.44	4
260	703705	Plug, 3/4-14 PTF, Internal Hex	703705 Plug, 3/4-14 PTF, Internal Hex	$7.76	4
270	704775	Plug, 19.35 dia, Expansion cup	704775 Plug, 19.35 dia, Expansion cup	$1.26	1
280	185133	STUD BOLT, MAIN BEARINGCAPS IN STOCK	185133 STUD BOLT, MAIN BEARINGCAPS IN STOCK	$28.17	4
290	W701202S300	Pin, 16x19, Hollow Dowel	W701202S300 Pin, 16x19, Hollow Dowel	-	4	Enquire
300	707151	PIN, 6x16, DOWEL CHAMFER,HARD	707151 PIN, 6x16, DOWEL CHAMFER,HARD	$23.03	2
310	699134	HOLLOW DOWEL	699134 HOLLOW DOWEL	$18.18	2
320	707150	PIN, 8.0x18.25, DOWELCHAMFER, HARD	707150 PIN, 8.0x18.25, DOWELCHAMFER, HARD	$1.47	2
330	7G436055AA	シリンダーライナー IN STOCK	7G436055AA シリンダーライナー IN STOCK	$57.32	12
360	HD339424AA	MANIFOLD, INLET, RH	HD339424AA MANIFOLD, INLET, RH	$5,793.75	1
380	4G432A411AA	CARTRIDGE, 15mm IN STOCK	4G432A411AA CARTRIDGE, 15mm IN STOCK	$108.56	2
390	HD339424BC	MANIFOLD, INLET, LH	HD339424BC MANIFOLD, INLET, LH	$3,530.31	1
400	702852	BOLT, M6x1.0x53, HEX FLG	702852 BOLT, M6x1.0x53, HEX FLG	$16.54	14
410	4G430810002	アイソレーター IN STOCK	4G430810002 アイソレーター IN STOCK	$26.96	14
420	702847	ねじ M6X20 六角 FLG HD IN STOCK	702847 ねじ M6X20 六角 FLG HD IN STOCK	$2.51	8
430	CD339J444AD	SUPPORT, INLET MANIFOLD	CD339J444AD SUPPORT, INLET MANIFOLD	-	1	Enquire
440	700211	SCREW, M6x14, HEX FLG	700211 SCREW, M6x14, HEX FLG	-	1	Enquire
450	CD339J446AA	CAP ASSEMBLY, VACUUM PORT	CD339J446AA CAP ASSEMBLY, VACUUM PORT	$3.14	2
