Air Cleaner and Emissions of Aston Martin Aston Martin GT VANQUISH ZAGATO (2016-2019)

すべて見る

Aston Martin GT VANQUISH ZAGATO (2016-2019) - Air Cleaner and Emissions

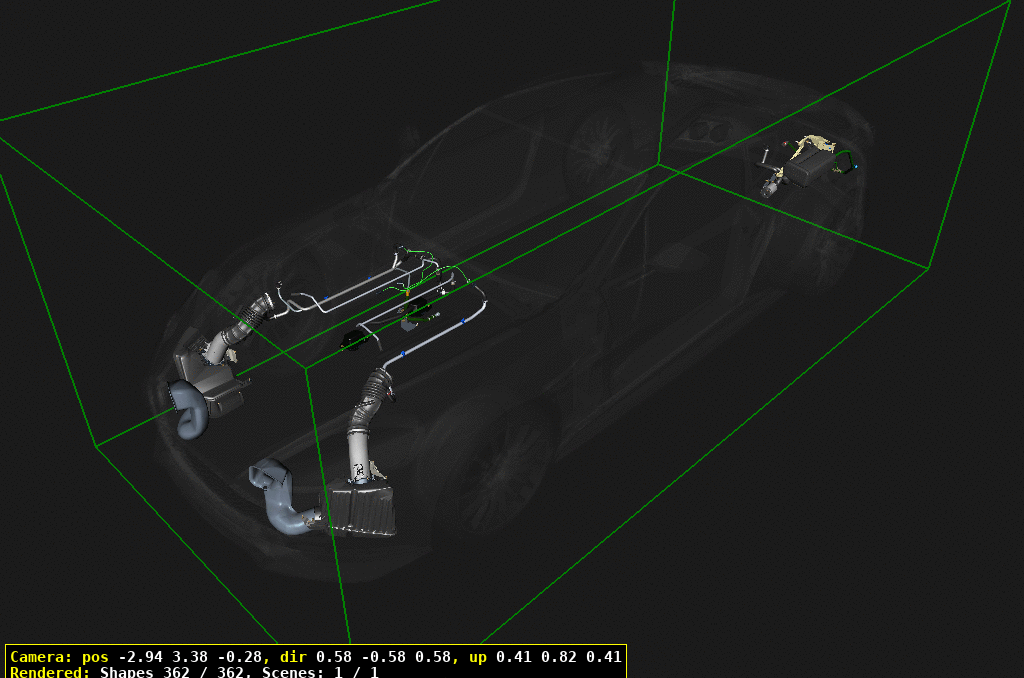

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
20	4G439600CD	AIRBOX ASSEMBLY, LH ARRIVING SOON	4G439600CD AIRBOX ASSEMBLY, LH ARRIVING SOON	$357.72	1
30	4G439600BD	AIRBOX ASSEMBLY, RH	4G439600BD AIRBOX ASSEMBLY, RH	$357.72	1
40	703199	Bolt M6x30 hex flg hd	703199 Bolt M6x30 hex flg hd	$0.78	4
50	4G439B609AC	BRACKET, AIR CLEANER,REAR	4G439B609AC BRACKET, AIR CLEANER,REAR	$152.24	2
60	703025	Bolt, flg M6 x 25	703025 Bolt, flg M6 x 25	$0.34	4
70	4G430410AA	SCREW, 5.2x32, SELF TAP	4G430410AA SCREW, 5.2x32, SELF TAP	$3.53	2
100	CD339B609FA	BRACKET, AIR CLEANER,FRONT	CD339B609FA BRACKET, AIR CLEANER,FRONT	$26.81	2
110	703161	Nut, M8, Hex Head	703161 Nut, M8, Hex Head	$1.68	4
120	703203	Screw, Flange Head M6x20	703203 Screw, Flange Head M6x20	$0.34	4
140	4G439601ABPK	エアフィルター	4G439601ABPK エアフィルター Pack of 2	$164.95	1
150	4G430410AA	SCREW, 5.2x32, SELF TAP	4G430410AA SCREW, 5.2x32, SELF TAP	$3.53	14
160	ED2312B612AA	BODY, MAF SENSOR	ED2312B612AA BODY, MAF SENSOR	$25.51	2
170	4G436C704BA	O RING, ENGINE DUCT ARRIVING SOON	4G436C704BA O RING, ENGINE DUCT ARRIVING SOON	$23.41	2
200	4G43MXC1800AAPK	FIRTREE, 6.4x2.3-14.2,BUTTON	4G43MXC1800AAPK FIRTREE, 6.4x2.3-14.2,BUTTON Pack of 20	$10.70	2
230	4G436C704AA	O RING, ENGINE DUCT	4G436C704AA O RING, ENGINE DUCT	$22.20	2
250	ED2312B579AA	センサー、MAF	ED2312B579AA センサー、MAF	$262.58	2
260	CD339C623BB	DUCT, CLEAN AIR, RH	CD339C623BB DUCT, CLEAN AIR, RH	$430.92	1
270	CD339C623AB	DUCT, CLEAN AIR, LH	CD339C623AB DUCT, CLEAN AIR, LH	$430.89	1
280	4G439N832BB	CLAMP, DUCT to BODY	4G439N832BB CLAMP, DUCT to BODY	$13.69	4
320	4G4E-9E498-JB	バキュームハーネス、エンジン	4G4E-9E498-JB バキュームハーネス、エンジン	-	1	Enquire
330	4G4E-9E498-FB	HOSE ASSEMBLY, VACUUM	4G4E-9E498-FB HOSE ASSEMBLY, VACUUM Includes items 340	-	1	Enquire
340	3485327	VALVE, PCV	3485327 VALVE, PCV	$496.94	2
350	4G4E-9E498-KA	バキュームハーネス、エンジン	4G4E-9E498-KA バキュームハーネス、エンジン	-	1	Enquire
380	702542	Screw, M6X12, Flg Head	702542 Screw, M6X12, Flg Head	$2.30	4
390	1R120110487	ガスケット、オイルセパレーター	1R120110487 ガスケット、オイルセパレーター	$16.78	2
400	ED239D289AB	TUBE ASSEMBLY, EVMV toMANIFOLD, RH	ED239D289AB TUBE ASSEMBLY, EVMV toMANIFOLD, RH	$148.00	1
420	ED239B051AD	TUBE ASSEMBLY, PURGEVALVE INLET	ED239B051AD TUBE ASSEMBLY, PURGEVALVE INLET	-	1	Enquire
440	3280356	グロメット	3280356 グロメット	$5.65	2
450	700119	スペーサー	700119 スペーサー	$1.18	2
460	703145	Bolt, M6 x 1.00 x 30	703145 Bolt, M6 x 1.00 x 30	$0.89	2
470	4G4E-37-10293	HOSE, VACUUM, ENGINE	4G4E-37-10293 HOSE, VACUUM, ENGINE RH	-	1	Enquire
480	4G4E-37-10289	HOSE, VACUUM, ENGINE	4G4E-37-10289 HOSE, VACUUM, ENGINE LH	-	1	Enquire
490	4G433710113	タイラップクリップ	4G433710113 タイラップクリップ	$2.05	2
500	8D339D665BA	BRACKET ASSEMBLY, FILTER	8D339D665BA BRACKET ASSEMBLY, FILTER RoW. Includes items520-540	$103.28	1
510	8D339D665AB	BRACKET ASSEMBLY, DMTL &FILTER	8D339D665AB BRACKET ASSEMBLY, DMTL &FILTER Federal. Includes items520-570	$348.41	1
520	4G439B995AA	FILTER, FUEL/VAPOURSTORAGE CANISTER	4G439B995AA FILTER, FUEL/VAPOURSTORAGE CANISTER	$35.96	1
530	700606	SCREW, M6x12, HEX HD	700606 SCREW, M6x12, HEX HD	$0.34	1
540	8D339C177AB	ブラケット、ディスク	8D339C177AB ブラケット、ディスク	$48.32	1
560	6H529C111BA	PUMP, ON-BOARD DIAGNOSTICLEAK CHECK	6H529C111BA PUMP, ON-BOARD DIAGNOSTICLEAK CHECK Federal	-	1	Enquire
570	W506961S437	SCREW, M5X10, PAN HD	W506961S437 SCREW, M5X10, PAN HD Federal	-	3	Enquire
580	6G430310043	HOSE CLIP, SPRING LOADED	6G430310043 HOSE CLIP, SPRING LOADED RoW	-	1	Enquire
590	BG439F984BB	HOSE ASSEMBLY,FUEL/VAPOUR CANISTER	BG439F984BB HOSE ASSEMBLY,FUEL/VAPOUR CANISTER RoW	$77.73	1
600	703203	Screw, Flange Head M6x20	703203 Screw, Flange Head M6x20	$0.34	3
610	BG439F984AB	HOSE ASSEMBLY,FUEL/VAPOUR CANISTER	BG439F984AB HOSE ASSEMBLY,FUEL/VAPOUR CANISTER Federal	$73.76	1
700	703161	Nut, M8, Hex Head	703161 Nut, M8, Hex Head	$1.68	2
710	KD3M-9A228-AA	VAPOUR LINE, CANISTER toTANK	KD3M-9A228-AA VAPOUR LINE, CANISTER toTANK	-	1	Enquire
720	AD439E857BA	CARBON CANISTER & BRACKET	AD439E857BA CARBON CANISTER & BRACKET RoW. Includes items 520,730-750	$563.32	1
721	AD439E857AB	CARBON CANISTER & BRACKET	AD439E857AB CARBON CANISTER & BRACKET Federal. Includes items520, 560, 740-770	$579.05	1
730	AD43-9G271-BA	ホース、DMTL～フィルター	AD43-9G271-BA ホース、DMTL～フィルター RoW	-	1	Enquire
740	703203	Screw, Flange Head M6x20	703203 Screw, Flange Head M6x20	$0.34	2
750	703145	Bolt, M6 x 1.00 x 30	703145 Bolt, M6 x 1.00 x 30	$0.89	1
760	AD43-9G271-AA	ホース、DMTL～フィルター	AD43-9G271-AA ホース、DMTL～フィルター Federal	-	1	Enquire
770	707121	SCREW, M5x12	707121 SCREW, M5x12 Federal	$0.53	3
