Air Con Lines of Aston Martin Aston Martin GT VIRAGE (2012-2013)

すべて見る

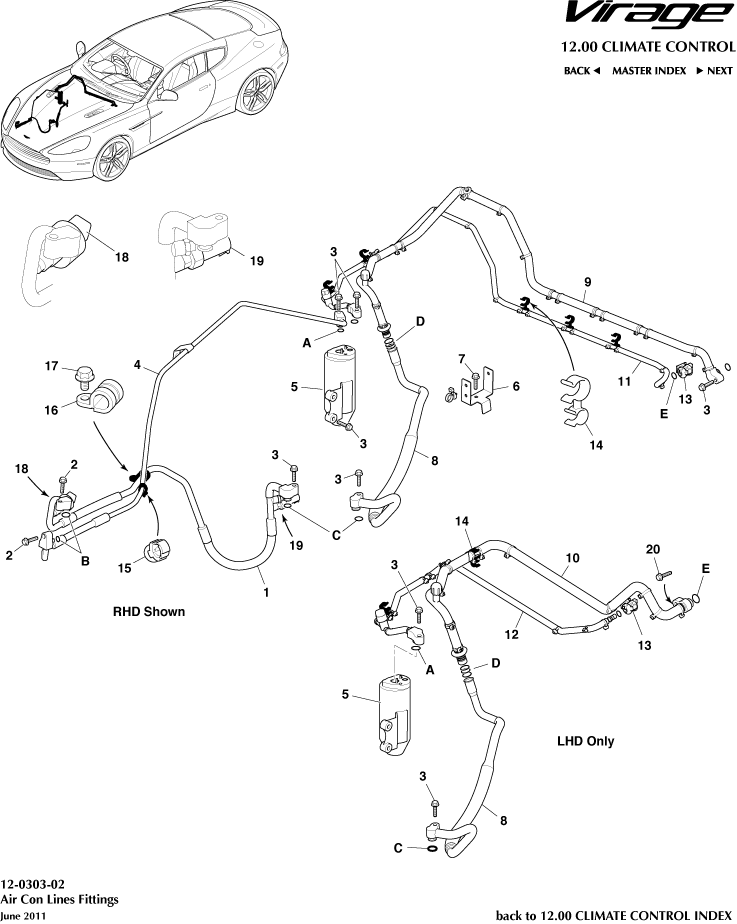

Aston Martin GT VIRAGE (2012-2013) - Air Con Lines

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
A	4G438910908PK	Oリング-DB9 & V8レシーバー/ドライヤー（2個入り）	4G438910908PK Oリング-DB9 & V8レシーバー/ドライヤー（2個入り） -	-	1	Enquire
B	4G438910910PK	Oリング-DB9＆V8コンデンサー（2個入り）	4G438910910PK Oリング-DB9＆V8コンデンサー（2個入り） -	-	1	Enquire
C	4G438910909PK	Oリングコンプレッサー（2個入り）	4G438910909PK Oリングコンプレッサー（2個入り） -	-	1	Enquire
D	4G438910911PK	Oリング-DB9エバポレーター-3個パック	4G438910911PK Oリング-DB9エバポレーター-3個パック -	-	1	Enquire
E	6G438910446PK	Oリング-V8エバポレーター2個パック	6G438910446PK Oリング-V8エバポレーター2個パック -	-	1	Enquire
1	AG4319972AA	チューブ - エアコンコンプレッサーからコンデンサーへ	AG4319972AA チューブ - エアコンコンプレッサーからコンデンサーへ -	-	1	Enquire
2	703201	ネジ M8 X 30 六角フランジクロムフリー	703201 ネジ M8 X 30 六角フランジクロムフリー -	-	2	Enquire
3	703199	ボルト M6X30 六角フラッグクロームフリー	703199 ボルト M6X30 六角フラッグクロームフリー -	-	4	Enquire
4	AD4319D719AA	チューブASSY-コンプレッサー→R/ドライヤー	AD4319D719AA チューブASSY-コンプレッサー→R/ドライヤー -	-	1	Enquire
5	4G4319E891AC	レシーバドライヤアセンブリ	4G4319E891AC レシーバドライヤアセンブリ -	-	1	Enquire
6	4G436147XAD	ブラケット - エアコン / 電気系統	4G436147XAD ブラケット - エアコン / 電気系統 RHD	-	1	Enquire
7	703151	ネジ M6X16 ワッシャ六角穴付クロームフリー	703151 ネジ M6X16 ワッシャ六角穴付クロームフリー -	-	1	Enquire
8	AG4319A705AA	チューブASSY、エバポレーターアウトレット	AG4319A705AA チューブASSY、エバポレーターアウトレット -	-	1	Enquire
9	AG4319A705CA	チューブアセンブリ、A/Cエバポレータアウトレット、上部	AG4319A705CA チューブアセンブリ、A/Cエバポレータアウトレット、上部 RHD	-	1	Enquire
10	AG4319A705BA	チューブアセンブリ、A/Cエバポレータアウトレット、上部	AG4319A705BA チューブアセンブリ、A/Cエバポレータアウトレット、上部 LHD	-	1	Enquire
11	AG4319835CA	チューブASSY、レシーバードライヤー～エバポレーター	AG4319835CA チューブASSY、レシーバードライヤー～エバポレーター RHD	-	1	Enquire
12	AG4319835BA	チューブASSY、レシーバードライヤー～エバポレーター	AG4319835BA チューブASSY、レシーバードライヤー～エバポレーター LHD	-	1	Enquire
13	4G434073AAA	クランプ-LIQ	4G434073AAA クランプ-LIQ -	-	1	Enquire
15	701180	クリップ、14 X 4、プッシュイン	701180 クリップ、14 X 4、プッシュイン -	-	-	Enquire
16	699634	Pクリップ、13 X 15 X M6	699634 Pクリップ、13 X 15 X M6 -	-	1	Enquire
17	703203	ねじ M6 X 20 六角フランジ 8 クロムフリー	703203 ねじ M6 X 20 六角フランジ 8 クロムフリー -	-	1	Enquire
18	1R128910192	スイッチ、A/C高圧	1R128910192 スイッチ、A/C高圧 -	-	1	Enquire
20	703025	ネジ、M6 X 25、六角フランジヘッド	703025 ネジ、M6 X 25、六角フランジヘッド LHD	-	1	Enquire
