Aston Martin V12 Zagato - エンジン構造

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
AD436010AA シリンダーブロックアッセンブリー $15,338.82 注文するには
写真 部品番号 説明 価格(各) ストック
184995 Pin, 8.0x18.0, Dowel $1.12 注文するには
写真 部品番号 説明 価格(各) ストック
185000 Plug, Cup $16.31 注文するには
写真 部品番号 説明 価格(各) ストック
185001 Plug, 19.35 dia, Expansion cup $7.68 注文するには
写真 部品番号 説明 価格(各) ストック
184994 Pin, 16x19, Hollow Dowel $0.87 注文するには
写真 部品番号 説明 価格(各) ストック
184998 Plug, 3/4-14 PTF, Internal Hex $1.60 注文するには
写真 部品番号 説明 価格(各) ストック
184997 PLUG, CUP 1.25 $5.03 注文するには
写真 部品番号 説明 価格(各) ストック
186452 Plug, 1/4-18 x10.8 $16.31 注文するには
写真 部品番号 説明 価格(各) ストック
4G430110819 ボルト、メインベアリングキャップ $35.82 注文するには
写真 部品番号 説明 価格(各) ストック
1R120110678 CAP, CRANKSHAFT MAINBEARING $86.70 注文するには
写真 部品番号 説明 価格(各) ストック
4G430110202 BOLT, M8x1.25x82, HEX $6.61 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
4G430110203 Bolt, M10x1.5x91 $14.98 注文するには
写真 部品番号 説明 価格(各) ストック
185133 STUD BOLT, MAIN BEARINGCAPS $27.96 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
707151 PIN, 6x16, DOWEL CHAMFER,HARD $22.86 注文するには
写真 部品番号 説明 価格(各) ストック
699134 HOLLOW DOWEL $18.04 注文するには
写真 部品番号 説明 価格(各) ストック
7G436055AA シリンダーライナー $56.89 注文するには
写真 部品番号 説明 価格(各) ストック
8D336M099AA シリンダーヘッドASSY 左側 (バルブ/アジャスター/スプリング等含む、カム等除く) お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
703690 Bolt, M8x63, Hex Flange Head $27.19 注文するには
写真 部品番号 説明 価格(各) ストック
686044 BOLT, M10x1.5x151.5, HEXFLG HD PILOT $20.15 注文するには
写真 部品番号 説明 価格(各) ストック
707152 PIN, 10x49.25, DOWEL $2.62 注文するには
写真 部品番号 説明 価格(各) ストック
707154 Plug, 1x11.5, Socket Hex Hd $35.14 注文するには
写真 部品番号 説明 価格(各) ストック
703704 STUD, M8x13.6+16, HEXSHOULDER 10 $11.16 注文するには
写真 部品番号 説明 価格(各) ストック
686441 Plug, 3/8", 18 socket head $0.87 注文するには
写真 部品番号 説明 価格(各) ストック
ED230610174 アダプター-O/プレスSWTC $132.84 注文するには
写真 部品番号 説明 価格(各) ストック
CD336083AA ガスケット、シリンダーヘッド、左側 $363.71 注文するには
写真 部品番号 説明 価格(各) ストック
AD239424BA インテーク、マニホールドASSY左側 $1,801.89 注文するには
写真 部品番号 説明 価格(各) ストック
702852 BOLT, M6x1.0x53, HEX FLG $16.42 注文するには
写真 部品番号 説明 価格(各) ストック
4G430810002 アイソレーター $26.76 注文するには
写真 部品番号 説明 価格(各) ストック
1R120810077PK ガスケット、インテークマニホールド $387.24 注文するには
写真 部品番号 説明 価格(各) ストック
8D339J444BB サポートブレース、インテーク、マニホールド $600.60 注文するには
写真 部品番号 説明 価格(各) ストック
702847 ねじ M6X20 六角 FLG HD $2.50 注文するには
写真 部品番号 説明 価格(各) ストック
8D33001B46BB Badge Assembly, support $123.86 注文するには
写真 部品番号 説明 価格(各) ストック
4G432A411AA CARTRIDGE, 15mm $107.74 もうすぐ到着します
すべて見る

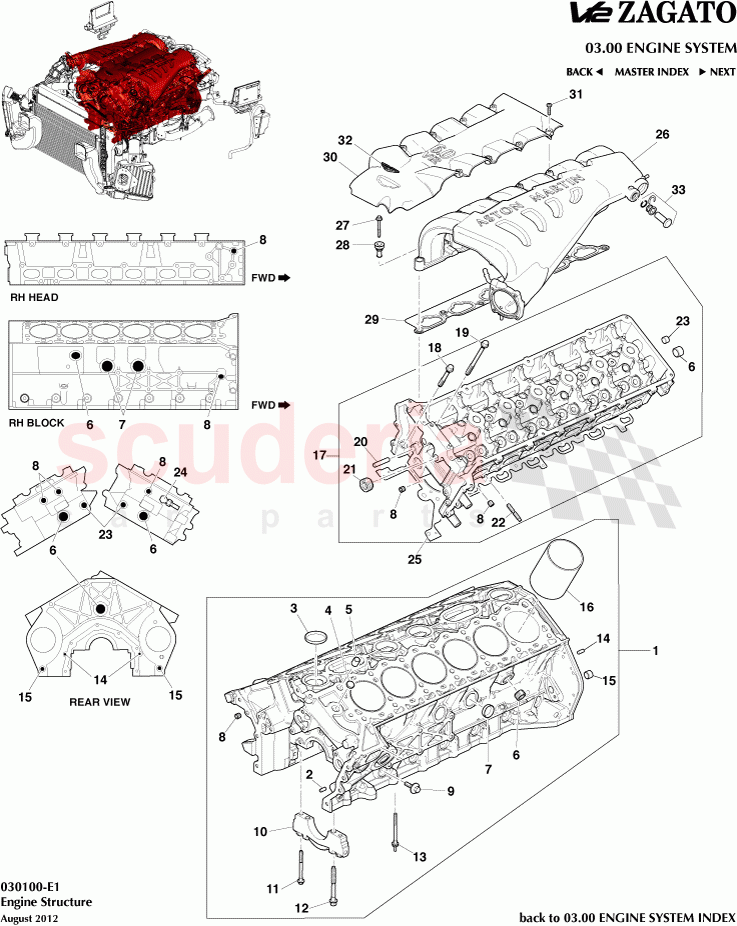

Engine Structure of Aston Martin Aston Martin V12 Zagato ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 91959
エンジン-V12ヴァンテージ 		$35,104.67 1
- 8D336F093AA
シリンダーヘッドASSY右側（バルブ/アジャスター/スプリング等含む、カム等除く）
Includes Valves, Adjusters & Springs, Excludes Camshafts 		- 1 Enquire
- 8D336050AA
シリンダーヘッドアセンブリ、左側
Excludes Valves, Adjusters, Springs & Camshafts 		$9,793.88 1
- 8D336049AA
シリンダーヘッドアセンブリ、右側
Excludes Valves, Adjusters, Springs & Camshafts 		$9,607.41 1
- CD336051AA
ガスケット、シリンダーヘッド、右側 		$363.71 1
- AD239424AA
インテーク、マニホールドアセンブリ右側
Includes Item 33 and Air Temp Sensor 		$1,801.89 1
1 AD436010AA
シリンダーブロックアッセンブリー 		$15,338.82 1
2 184995
Pin, 8.0x18.0, Dowel 		$1.12 2
3 185000
Plug, Cup 		$16.31 4
4 185001
Plug, 19.35 dia, Expansion cup 		$7.68 1
5 184994
Pin, 16x19, Hollow Dowel 		$0.87 4
6 184998
Plug, 3/4-14 PTF, Internal Hex 		$1.60 5
7 184997
PLUG, CUP 1.25 		$5.03 4
8 186452
Plug, 1/4-18 x10.8 		$16.31 10
9 4G430110819
ボルト、メインベアリングキャップ 		$35.82 14
10 1R120110678
CAP, CRANKSHAFT MAINBEARING 		$86.70 7
11 4G430110202
BOLT, M8x1.25x82, HEX
ARRIVING SOON 		$6.61 10
12 4G430110203
Bolt, M10x1.5x91 		$14.98 14
13 185133
STUD BOLT, MAIN BEARINGCAPS
ARRIVING SOON 		$27.96 4
14 707151
PIN, 6x16, DOWEL CHAMFER,HARD 		$22.86 2
15 699134
HOLLOW DOWEL 		$18.04 2
16 7G436055AA
シリンダーライナー 		$56.89 12
17 8D336M099AA
シリンダーヘッドASSY 左側 (バルブ/アジャスター/スプリング等含む、カム等除く)
Includes Valves, Adjusters & Springs, Excludes Camshafts 		- 1 Enquire
18 703690
Bolt, M8x63, Hex Flange Head 		$27.19 4
19 686044
BOLT, M10x1.5x151.5, HEXFLG HD PILOT 		$20.15 28
20 707152
PIN, 10x49.25, DOWEL 		$2.62 2
21 707154
Plug, 1x11.5, Socket Hex Hd 		$35.14 1
22 703704
STUD, M8x13.6+16, HEXSHOULDER 10 		$11.16 24
23 686441
Plug, 3/8", 18 socket head 		$0.87 2
24 ED230610174
アダプター-O/プレスSWTC 		$132.84 1
25 CD336083AA
ガスケット、シリンダーヘッド、左側 		$363.71 1
26 AD239424BA
インテーク、マニホールドASSY左側
Includes Item 33 		$1,801.89 1
27 702852
BOLT, M6x1.0x53, HEX FLG 		$16.42 14
28 4G430810002
アイソレーター 		$26.76 14
29 1R120810077PK
ガスケット、インテークマニホールド
Pack of 2 		$387.24 2
30 8D339J444BB
サポートブレース、インテーク、マニホールド 		$600.60 1
31 702847
ねじ M6X20 六角 FLG HD 		$2.50 8
32 8D33001B46BB
Badge Assembly, support 		$123.86 1
33 4G432A411AA
CARTRIDGE, 15mm
ARRIVING SOON 		$107.74 2
