Name: Accessory Drive
Rating: 4.5 (1 reviews)

Accessory Drive of Aston Martin Aston Martin V12 Zagato

すべて見る

Aston Martin V12 Zagato - アクセサリー・ドライブ

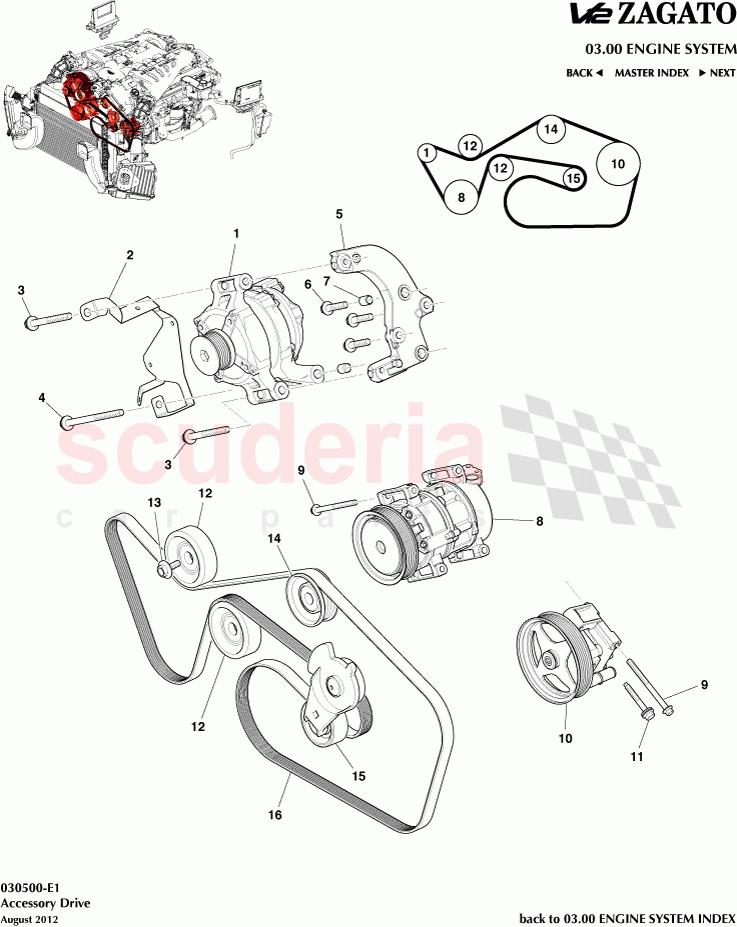

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	4G4310300AE	オルタネーター	$1,282.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	AD2314W163AA	ブラケット、オルタネーターハーネスサポート	$44.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	700140	ボルトおよびワッシャ、M10 X 97.5	$40.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	702554	ボルト、M10 X 140	$49.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G4340910010	ブラケットASSY、オルタネーター取り付け	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	703692	ボルト、FLG、M10×45、ALT BKT TO CL HD	$22.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	697759	ダボ、中空、14.0 X 17.5	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	6G3319D629AB	コンプレッサー&クラッチ、A/C	$1,323.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	702557	ボルト M8 X 100 HF 8	$25.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	4G433A696AD	ポンプ＆プーリーASSY、パワーステアリング	$1,830.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	701147	ボルトおよびワッシャ、M8 X 55、六角FLG HD	$4.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R120510488	プーリー、エンジンアイドラー	$110.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	707627	六角ネジ M8×25mm	$8.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	1R120510530	アイドラープーリー溝付き	$155.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	585368	テンショナードライブベルト	$271.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	ED238620AA	フィード・ドライブ・ベルト	$89.50	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	4G4310300AE	オルタネーター	4G4310300AE オルタネーター	$1,282.93	1
2	AD2314W163AA	ブラケット、オルタネーターハーネスサポート	AD2314W163AA ブラケット、オルタネーターハーネスサポート	$44.84	1
3	700140	ボルトおよびワッシャ、M10 X 97.5	700140 ボルトおよびワッシャ、M10 X 97.5	$40.60	2
4	702554	ボルト、M10 X 140	702554 ボルト、M10 X 140	$49.30	1
5	4G4340910010	ブラケットASSY、オルタネーター取り付け	4G4340910010 ブラケットASSY、オルタネーター取り付け	-	1	Enquire
6	703692	ボルト、FLG、M10×45、ALT BKT TO CL HD	703692 ボルト、FLG、M10×45、ALT BKT TO CL HD	$22.45	3
7	697759	ダボ、中空、14.0 X 17.5	697759 ダボ、中空、14.0 X 17.5	-	2	Enquire
8	6G3319D629AB	コンプレッサー&クラッチ、A/C	6G3319D629AB コンプレッサー&クラッチ、A/C	$1,323.60	1
9	702557	ボルト M8 X 100 HF 8	702557 ボルト M8 X 100 HF 8	$25.60	5
10	4G433A696AD	ポンプ＆プーリーASSY、パワーステアリング	4G433A696AD ポンプ＆プーリーASSY、パワーステアリング	$1,830.31	1
11	701147	ボルトおよびワッシャ、M8 X 55、六角FLG HD	701147 ボルトおよびワッシャ、M8 X 55、六角FLG HD	$4.23	1
12	1R120510488	プーリー、エンジンアイドラー	1R120510488 プーリー、エンジンアイドラー	$110.13	2
13	707627	六角ネジ M8×25mm	707627 六角ネジ M8×25mm	$8.43	3
14	1R120510530	アイドラープーリー溝付き	1R120510530 アイドラープーリー溝付き	$155.81	1
15	585368	テンショナードライブベルト	585368 テンショナードライブベルト	$271.23	1
16	ED238620AA	フィード・ドライブ・ベルト	ED238620AA フィード・ドライブ・ベルト	$89.50	1

アクセサリー・ドライブ

Aston Martin V12 Zagato
