エンジン給気

Aston Martin V12 Zagato

自分の役割を見つける

Aston Martin V12 Zagato - エンジン給気

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
8D339600CA Airbox Assy, LHS $1,095.69 注文するには
写真 部品番号 説明 価格(各) ストック
4G430410AA SCREW, 5.2x32, SELF TAP $3.53 注文するには
写真 部品番号 説明 価格(各) ストック
4G435144AA スペーサー $14.35 注文するには
写真 部品番号 説明 価格(各) ストック
4G439697CA グロメット・アッセンブリー $13.28 注文するには
写真 部品番号 説明 価格(各) ストック
4G439C664AB Gasket air cleaner $19.20 注文するには
写真 部品番号 説明 価格(各) ストック
4G439601ABPK エアフィルター $164.95 注文するには
写真 部品番号 説明 価格(各) ストック
6L349H465BA Vac Solenoid $92.96 注文するには
写真 部品番号 説明 価格(各) ストック
8D333N731AA Housing, Valve Assy $240.80 注文するには
写真 部品番号 説明 価格(各) ストック
8D335F006AA リベット $3.60 注文するには
写真 部品番号 説明 価格(各) ストック
8D337L576AA アクチュエータ、コントロールバルブ $302.98 注文するには
写真 部品番号 説明 価格(各) ストック
W506941S437 ネジ、M4 X 8、なべ頭 お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
8D332K061AA Vac Reservoir $161.67 注文するには
写真 部品番号 説明 価格(各) ストック
8D3343836AA Hose Assy, Vac $191.32 注文するには
写真 部品番号 説明 価格(各) ストック
8D33ANR1350AA Cable Tie and Clip $7.97 注文するには
写真 部品番号 説明 価格(各) ストック
AD239A675BA ASSY-A/クリーナーインテーク左側 $243.10 注文するには
写真 部品番号 説明 価格(各) ストック
4G436C704AA O RING, ENGINE DUCT $22.20 注文するには
写真 部品番号 説明 価格(各) ストック
4G432705AA リベット、プラスチック $1.23 注文するには
写真 部品番号 説明 価格(各) ストック
4G439N967AA Grommet, Air Cleaner $101.30 注文するには
写真 部品番号 説明 価格(各) ストック
BD239B609AA ブラケット、エアクリーナーアウター、左側 $122.64 注文するには
写真 部品番号 説明 価格(各) ストック
703025 Bolt, flg M6 x 25 $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
AD239C623BB ダクトASSY、エアクリーナー～エンジン左側 $94.80 注文するには
写真 部品番号 説明 価格(各) ストック
4G439N832BB CLAMP, DUCT to BODY $13.69 注文するには
写真 部品番号 説明 価格(各) ストック
4G439N832AA Clamp, duct to induct man $23.39 注文するには
写真 部品番号 説明 価格(各) ストック
4G4312B612AB Duct, Air Intake $25.74 注文するには
写真 部品番号 説明 価格(各) ストック
4G436C704BA O RING, ENGINE DUCT $23.41 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
4G430810933 Sensor Assy, Engine Mass Air Flow $143.17 もうすぐ到着します
写真 部品番号 説明 価格(各) ストック
4G430410BB ネジ、セルフタッピング $8.45 注文するには
すべて見る

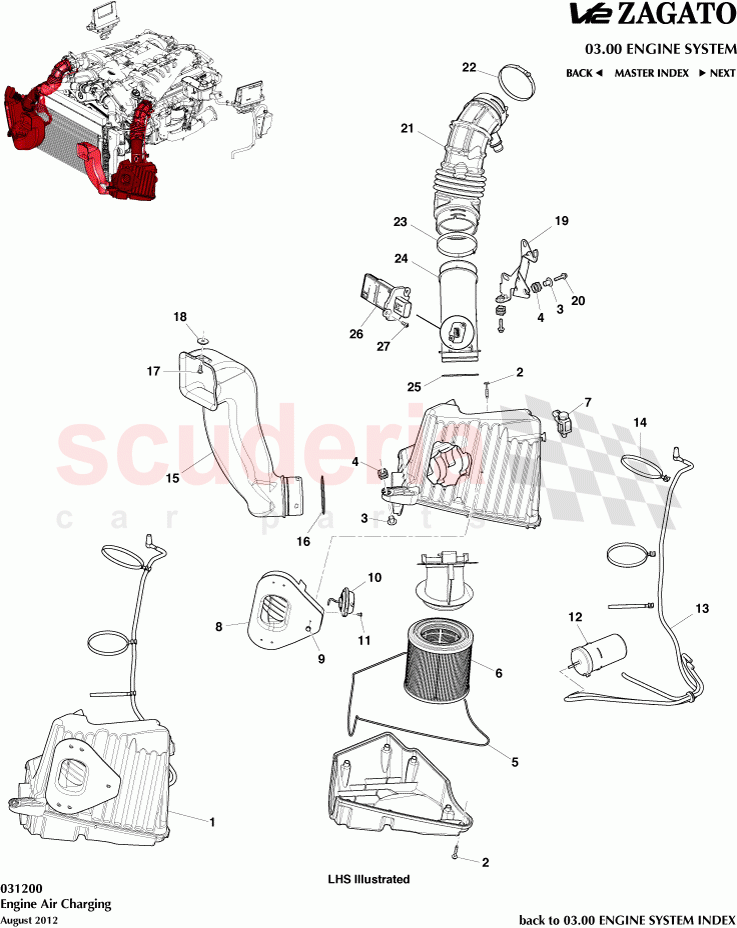

Engine Air Charging of Aston Martin Aston Martin V12 Zagato ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
- 8D339600BA
Airbox Assy, RHS 		$1,095.69 1
- AD239A675AA
ASSY-A/クリーナーインテーク右側
Includes Item 16 		$258.50 1
- BD239B609BA
ブラケット、エアクリーナーアウター、右側 		$122.64 1
- AD239C623AA
ダクトASSY、エアクリーナー～エンジン右側
Includes Items 22 and 23 		$89.14 1
1 8D339600CA
Airbox Assy, LHS 		$1,095.69 1
2 4G430410AA
SCREW, 5.2x32, SELF TAP 		$3.53 20
3 4G435144AA
スペーサー 		$14.35 6
4 4G439697CA
グロメット・アッセンブリー 		$13.28 8
5 4G439C664AB
Gasket air cleaner 		$19.20 2
6 4G439601ABPK
エアフィルター
Pack of 2 		$164.95 2
7 6L349H465BA
Vac Solenoid 		$92.96 2
8 8D333N731AA
Housing, Valve Assy 		$240.80 2
9 8D335F006AA
リベット 		$3.60 20
10 8D337L576AA
アクチュエータ、コントロールバルブ 		$302.98 2
11 W506941S437
ネジ、M4 X 8、なべ頭 		- 2 Enquire
12 8D332K061AA
Vac Reservoir 		$161.67 2
13 8D3343836AA
Hose Assy, Vac 		$191.32 2
14 8D33ANR1350AA
Cable Tie and Clip 		$7.97 6
15 AD239A675BA
ASSY-A/クリーナーインテーク左側
Includes Item 16 		$243.10 1
16 4G436C704AA
O RING, ENGINE DUCT 		$22.20 2
17 4G432705AA
リベット、プラスチック 		$1.23 2
18 4G439N967AA
Grommet, Air Cleaner 		$101.30 2
19 BD239B609AA
ブラケット、エアクリーナーアウター、左側 		$122.64 1
20 703025
Bolt, flg M6 x 25 		$0.34 4
21 AD239C623BB
ダクトASSY、エアクリーナー～エンジン左側
Includes Items 22 and 23 		$94.80 1
22 4G439N832BB
CLAMP, DUCT to BODY 		$13.69 2
23 4G439N832AA
Clamp, duct to induct man 		$23.39 2
24 4G4312B612AB
Duct, Air Intake
Includes Item 25 		$25.74 2
25 4G436C704BA
O RING, ENGINE DUCT
ARRIVING SOON 		$23.41 2
26 4G430810933
Sensor Assy, Engine Mass Air Flow
ARRIVING SOON 		$143.17 2
27 4G430410BB
ネジ、セルフタッピング 		$8.45 4
