Gearbox - Differential Housing and Intermediate Casing of Ferrari Ferrari 348 TS (1993)

すべて見る

Ferrari 348 TS (1993) - ギアボックス-ディファレンシャルハウジングと中間ケーシング

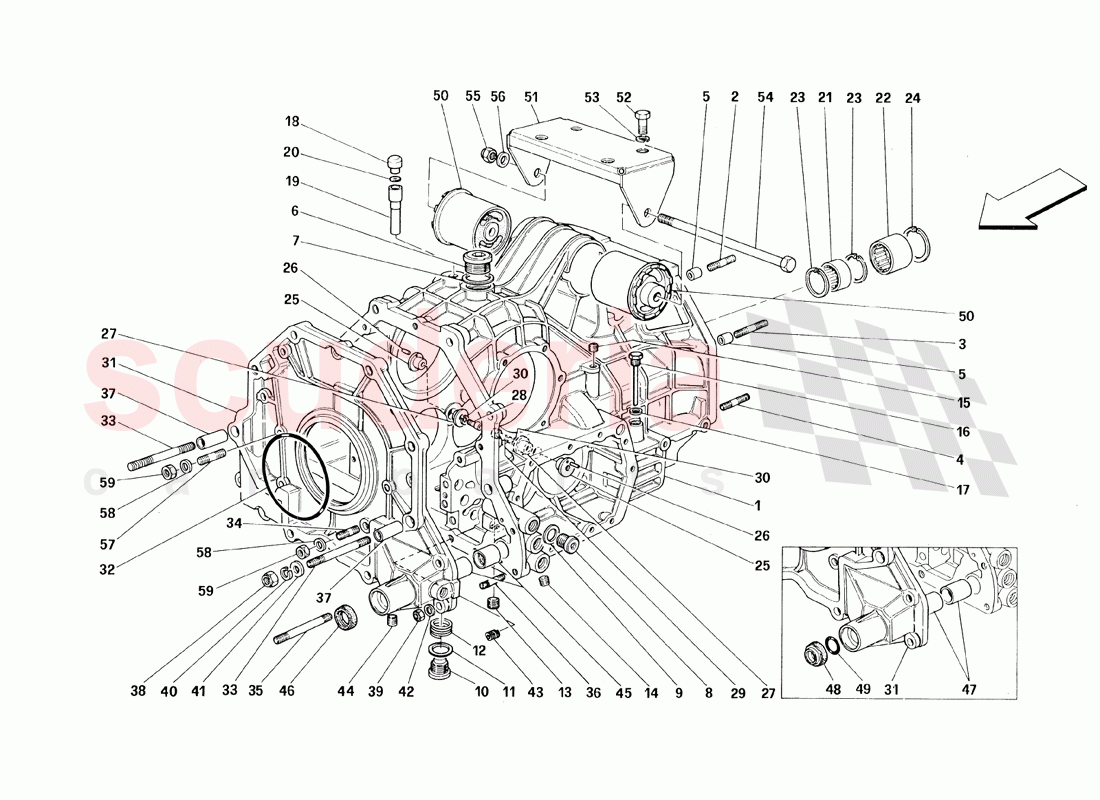

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
			お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543724	スタッドボルト	$1.68	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13543924	スタッドボルト	$1.57	在庫あり
	13543524	スタッドボルト	$4.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543424	スタッドボルト	$1.85	注文するには

写真	部品番号	説明	価格(各)	ストック
	100041	センタリングダボ	$7.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	10276140	キャップ	$41.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	10265060	ガスケット銅D32。38 X 1.5	$1.73	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10273140	プラグ	$5.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	10259960	銅ワッシャー 18 - 24 x 1.5	$0.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	104280	MAGNETIC THREADED PLUG M22 X 1.5	$5.97	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10263460	COPPER GASKET D.28-22.3 X 1.5	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	223577	THREADED INSERT M22 X 1.5 X 9MM	$5.69	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10269550	ネジプラグ	$2.98	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14326050	キャップ	$1.76	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14326050	キャップ	$1.76	在庫あり

写真	部品番号	説明	価格(各)	ストック
	140201	オイルレベルロッド	$29.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261060	ガスケット銅 12 - 16 x 1.5	$0.15	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13414691	オイルブリーザー	$12.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	142873	オイルエキゾースト用エクステンション	$5.67	注文するには

写真	部品番号	説明	価格(各)	ストック
	13415400	オイルシールディスクブリーザー	$0.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	131049	ベアリング-代替	$48.69	注文するには
	131049	ベアリング-代替	$48.69	注文するには

写真	部品番号	説明	価格(各)	ストック

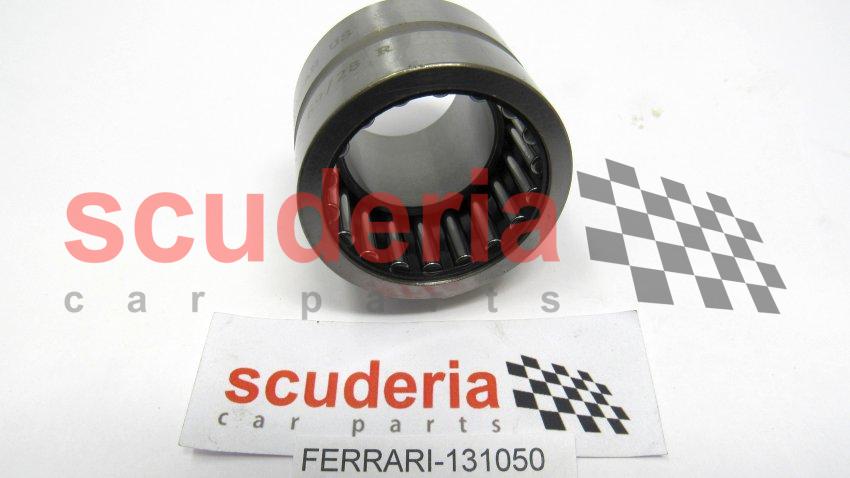

	131050	ビーディング - 代替品として	$43.69	注文するには
	131050	ビーディング - 代替品として	$43.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	131958	シールリング	$0.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	103096	シールリング	$2.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	131756	ねじブッシュ	$34.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	14159470	ピン	$5.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	131757	ブッシング	$13.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	231619	スクリュー	$0.29	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14305327	スクリュー	$0.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	149584	コンプリートインターミディエイトボディ	$1,363.86	注文するには
	238108	ウォッシャー	$0.45	在庫あり

写真	部品番号	説明	価格(各)	ストック
			お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	131736	O.R.ガスケット	$4.67	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13547534	スタッド	$7.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543124	スタッドボルト	$6.63	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13544324	スタッド	$14.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543524	スタッドボルト	$4.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	131749	ダボ	$4.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	$0.20	在庫あり

写真	部品番号	説明	価格(各)	ストック
	133989	ナット	$0.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	127497	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	126648	WASHER D.10.5-21 X 2	$1.82	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12601374	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13526170	ネジ切りインサート	$4.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	10269550	ネジプラグ	$2.98	在庫あり

写真	部品番号	説明	価格(各)	ストック
	149907	ブッシング	$33.60	注文するには

写真	部品番号	説明	価格(各)	ストック
	146306	GEARBOX SHAFT GASKET	$2.57	在庫あり

写真	部品番号	説明	価格(各)	ストック
	112153	ブッシング	$3.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	131886	ガスケット	$12.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	105140	シーリングリング	$1.68	注文するには

写真	部品番号	説明	価格(各)	ストック

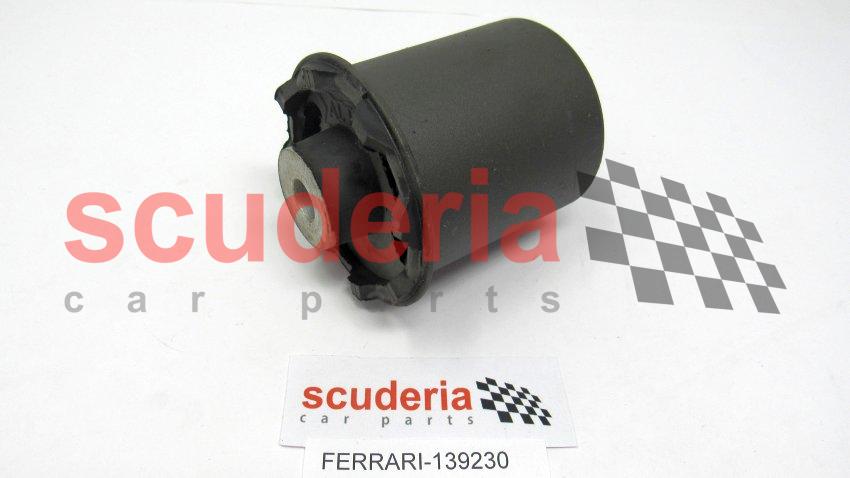

	139230	サポート用バッファー	$139.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	134601	ギヤボックスサポートブラケット	$76.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	15970631	スクリュー	$0.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	127497	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	134512	スクリュー	$10.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	148020	ナット	$4.25	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14496701	ウォッシャー	$0.43	注文するには

写真	部品番号	説明	価格(各)	ストック
	12354524	エキゾースト固定スタッド	$30.60	在庫あり

写真	部品番号	説明	価格(各)	ストック
	12601374	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14059311	FLANGED NUT M8 X 1.25	$0.26	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	153693	ギアボックスとコンプリートディファレンシャル	153693 ギアボックスとコンプリートディファレンシャルトランスミッション番号1690および在庫切れまで有効	$5,414.83	1
-	153693	ギアボックスとコンプリートディファレンシャル	153693 ギアボックスとコンプリートディファレンシャルトランスミッション番号1691 フランジ付きギアボックスには使用不可 145272 TAB.24 POS.39	$5,414.83	1
-	153693	ギアボックスとコンプリートディファレンシャル	153693 ギアボックスとコンプリートディファレンシャルフランジ 145272 タブのギアボックスに対して有効。24 POS.39	$5,414.83	1
1	-		アッセンブリー139690、149745、153693のスペアパーツではありません。	-	1	Enquire
2	13543724	スタッドボルト在庫あり	13543724 スタッドボルト在庫あり	$1.68	1
3	13543924	スタッドボルト在庫あり	13543924 スタッドボルトエンジン番号から有効24981 クラッチハウジング150463用在庫あり	$1.57	1
3	13543524	スタッドボルト	13543524 スタッドボルトエンジン番号24980 クラッチハウジング 143279 まで有効	$4.56	1
4	13543424	スタッドボルト	13543424 スタッドボルト	$1.85	4
5	100041	センタリングダボ	100041 センタリングダボ	$7.38	2
6	10276140	キャップ	10276140 キャップ	$41.33 MSRP: ~~71.82~~ (42.5% off)	1
7	10265060	ガスケット銅D32。38 X 1.5 在庫あり	10265060 ガスケット銅D32。38 X 1.5 在庫あり	$1.73	1
8	10273140	プラグ	10273140 プラグ	$5.97	3
9	10259960	銅ワッシャー 18 - 24 x 1.5 在庫あり	10259960 銅ワッシャー 18 - 24 x 1.5 在庫あり	$0.31 MSRP: ~~1.25~~ (75.2% off)	3
10	104280	MAGNETIC THREADED PLUG M22 X 1.5 在庫あり	104280 MAGNETIC THREADED PLUG M22 X 1.5 在庫あり	$5.97 MSRP: ~~6.90~~ (13.5% off)	1
11	10263460	COPPER GASKET D.28-22.3 X 1.5 在庫あり	10263460 COPPER GASKET D.28-22.3 X 1.5 在庫あり	$0.35 MSRP: ~~1.00~~ (65% off)	1
12	223577	THREADED INSERT M22 X 1.5 X 9MM 在庫あり	223577 THREADED INSERT M22 X 1.5 X 9MM 在庫あり	$5.69	1
13	10269550	ネジプラグ在庫あり	10269550 ネジプラグ在庫あり	$2.98	2
14	14326050	キャップ在庫あり	14326050 キャップ在庫あり	$1.76 MSRP: ~~2.48~~ (29% off)	1
15	14326050	キャップ在庫あり	14326050 キャップ在庫あり	$1.76 MSRP: ~~2.48~~ (29% off)	3
16	140201	オイルレベルロッド	140201 オイルレベルロッド	$29.18	1
17	10261060	ガスケット銅 12 - 16 x 1.5 在庫あり	10261060 ガスケット銅 12 - 16 x 1.5 在庫あり	$0.15 MSRP: ~~0.49~~ (69.4% off)	1
18	13414691	オイルブリーザー	13414691 オイルブリーザー	$12.13	1
19	142873	オイルエキゾースト用エクステンション	142873 オイルエキゾースト用エクステンション	$5.67	1
20	13415400	オイルシールディスクブリーザー	13415400 オイルシールディスクブリーザー	$0.62	1
21	131049	ベアリング-代替	131049 ベアリング-代替	$48.69	1
21	131049	ベアリング-代替	131049 ベアリング-代替代替品として	$48.69	1
22	131050	ビーディング - 代替品として	131050 ビーディング - 代替品として	$43.69 MSRP: ~~60.25~~ (27.5% off)	1
22	131050	ビーディング - 代替品として	131050 ビーディング - 代替品として代替品として	$43.69 MSRP: ~~60.25~~ (27.5% off)	1
23	131958	シールリング	131958 シールリング	$0.26 MSRP: ~~1.00~~ (74% off)	2
24	103096	シールリング	103096 シールリング	$2.17 MSRP: ~~3.25~~ (33.2% off)	1
25	131756	ねじブッシュ	131756 ねじブッシュ	$34.44	2
26	14159470	ピン	14159470 ピン	$5.12 MSRP: ~~5.50~~ (6.9% off)	2
27	131757	ブッシング	131757 ブッシング	$13.60	2
28	231619	スクリュー在庫あり	231619 スクリュー在庫あり	$0.29	2
29	14305327	スクリュー	14305327 スクリュー	$0.96	1
30	149584	コンプリートインターミディエイトボディ	149584 コンプリートインターミディエイトボディギアボックス番号837から純正排気まで有効	$1,363.86	1
30	238108	ウォッシャー在庫あり	238108 ウォッシャー在庫あり	$0.45 MSRP: ~~0.65~~ (30.8% off)	3
31	-		143278と149584のアッセンブリーでは、スペアパーツとしては使用できません。	-	1	Enquire
32	131736	O.R.ガスケット在庫あり	131736 O.R.ガスケット在庫あり	$4.67 MSRP: ~~5.50~~ (15.1% off)	1
33	13547534	スタッド	13547534 スタッド	$7.40	2
34	13543124	スタッドボルト在庫あり	13543124 スタッドボルト在庫あり	$6.63	1
35	13544324	スタッド	13544324 スタッド	$14.92	1
36	13543524	スタッドボルト	13543524 スタッドボルト	$4.56	12
37	131749	ダボ	131749 ダボ	$4.38 MSRP: ~~5.12~~ (14.5% off)	2
38	133988	六角ナット M10 x 1.25 x 8 在庫あり	133988 六角ナット M10 x 1.25 x 8 在庫あり	$0.20 MSRP: ~~0.35~~ (42.9% off)	2
39	133989	ナット	133989 ナット	$0.43 MSRP: ~~1.00~~ (57% off)	17
40	127497	ウォッシャー在庫あり	127497 ウォッシャー在庫あり	$0.06 MSRP: ~~0.75~~ (92% off)	2
41	126648	WASHER D.10.5-21 X 2 在庫あり	126648 WASHER D.10.5-21 X 2 在庫あり	$1.82	2
42	12601374	ウォッシャー在庫あり	12601374 ウォッシャー在庫あり	$0.02 MSRP: ~~0.25~~ (92% off)	17
43	13526170	ネジ切りインサート	13526170 ネジ切りインサート	$4.01 MSRP: ~~5.92~~ (32.3% off)	2
44	10269550	ネジプラグ在庫あり	10269550 ネジプラグ在庫あり	$2.98	1
45	149907	ブッシング	149907 ブッシングトランスミッションNO.1691（中間ボディ149584とギアボックス・アセンブリ149745および153693の場合）から有効。	$33.60	1
46	146306	GEARBOX SHAFT GASKET 在庫あり	146306 GEARBOX SHAFT GASKET トランスミッション番号838（中間車体149584および146950から有効。在庫あり	$2.57 MSRP: ~~4.90~~ (47.6% off)	1
47	112153	ブッシング	112153 ブッシングトランスミッション番号1690	$3.62	1
48	131886	ガスケット	131886 ガスケットトランスミッション番号837(中間ボディ143278用)	$12.75 MSRP: ~~30.72~~ (58.5% off)	1
49	105140	シーリングリング	105140 シーリングリングトランスミッション番号837(中間ボディ143278用)	$1.68 MSRP: ~~6.50~~ (74.2% off)	1
50	139230	サポート用バッファー	139230 サポート用バッファー	$139.58 MSRP: ~~545.47~~ (74.4% off)	2
51	134601	ギヤボックスサポートブラケット	134601 ギヤボックスサポートブラケット	$76.18	1
52	15970631	スクリュー	15970631 スクリュー	$0.54	4
53	127497	ウォッシャー在庫あり	127497 ウォッシャー在庫あり	$0.06 MSRP: ~~0.75~~ (92% off)	4
54	134512	スクリュー	134512 スクリュー	$10.00	1
55	148020	ナット在庫あり	148020 ナット在庫あり	$4.25	1
56	14496701	ウォッシャー	14496701 ウォッシャー	$0.43	1
57	12354524	エキゾースト固定スタッド在庫あり	12354524 エキゾースト固定スタッド在庫あり	$30.60 MSRP: ~~31.50~~ (2.9% off)	1
58	12601374	ウォッシャー在庫あり	12601374 ウォッシャー在庫あり	$0.02 MSRP: ~~0.25~~ (92% off)	2
59	14059311	FLANGED NUT M8 X 1.25 在庫あり	14059311 FLANGED NUT M8 X 1.25 在庫あり	$0.26 MSRP: ~~0.50~~ (48% off)	2
