Clutch Release Control - Not for GD of Ferrari Ferrari 348 TS (1993)

すべて見る

Ferrari 348 TS (1993) - クラッチレリーズコントロール -右ハンドル用ではない

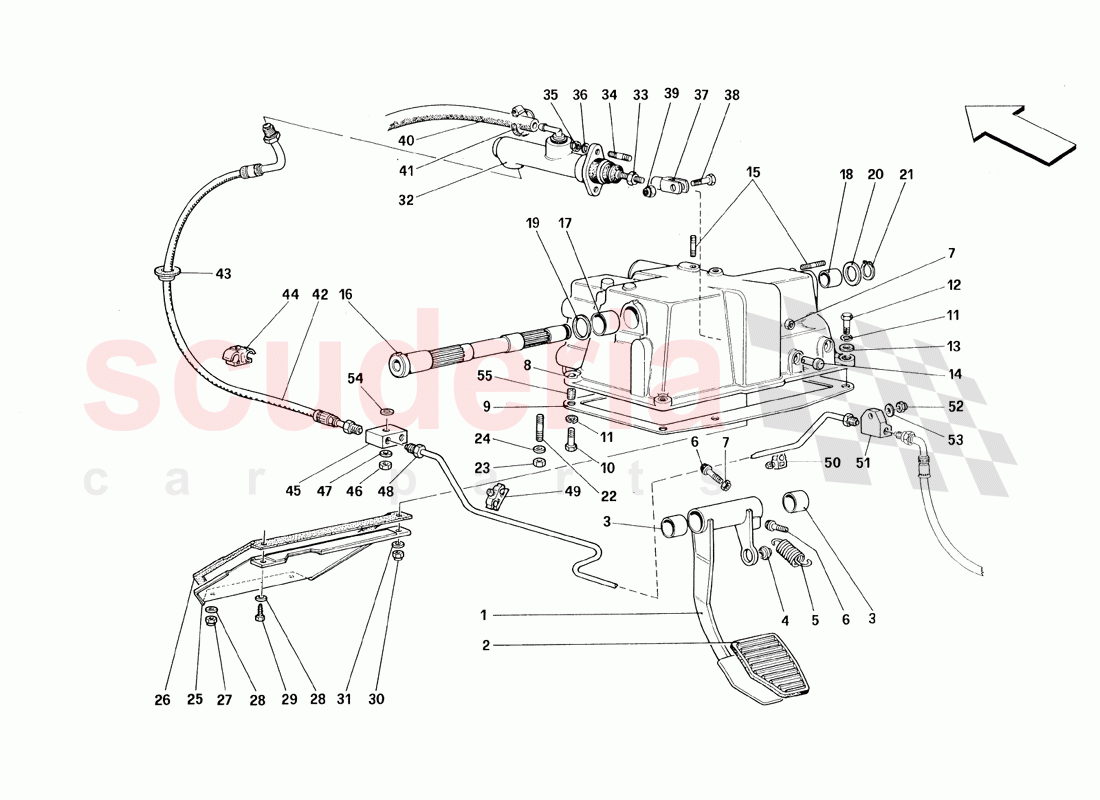

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	139391	クラッチペダル	$857.76	注文するには
	149293	クラッチペダル	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	132818	ペダルプロテクション	$7.80	注文するには
	149295	ペダル・スラブ	$70.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	103163	自己潤滑性ブッシュ	$2.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	109407	ボールジョイント	$65.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	101305	スプリング	$90.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	187014	ペダルアジャスタースクリュー	$32.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	148260	ペダルサポート一式	お問い合わせ	注文するには
	147690	ペダルサポート一式	$7,490.25	注文するには
	14059311	ナット	$0.28	注文するには

写真	部品番号	説明	価格(各)	ストック
			お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	129615	ガスケット	$15.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	16043324	スクリュー M8 X 18	$0.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	127496	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	66535800	スクリュー	$5.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	84653800	ウォッシャー	$5.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	129612	スプリング・アンカー・ピン	$2.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	11500124	スタッドボルト	$0.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	129613	ペダルサポートピン	$1,989.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	101314	ブッシング	$4.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	112153	ブッシング	$3.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	112125	スペーサーワッシャー	$2.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	112131	同厚さMM1.3	$0.28	注文するには
	112130	同厚さMM1.2	$0.75	注文するには
	112128	同上1.0	$0.11	注文するには

...and 2 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	11066676	フレキシブルリング	$0.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	13516824	スタッドボルト	$0.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	104030	ナット	$0.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	14499421	ウォッシャー	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	62097800	ペダルサポートプロテクション	$24.00	注文するには
	62877200	ペダルサポートプロテクション	$369.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	62694400	ガスケット	$11.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	12646604	ウォッシャー	$0.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	15925601	スクリュー	$0.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	104030	ナット	$0.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	14499421	ウォッシャー	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	175211	クラッチマスターシリンダー	$305.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059311	ナット	$0.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	13516824	スタッドボルト	$0.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	14040711	ナット	$0.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	12638524	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	10248271	クラッチレバー用フォーク	$24.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	130926	スクリュー	$7.13	注文するには

写真	部品番号	説明	価格(各)	ストック
	16104411	セルフロックナット	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	151845	クラッチポンプから	$60.96	注文するには

写真	部品番号	説明	価格(各)	ストック
	157934	スクリューカラー	$0.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	140669	ホース	$121.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	105369	ケーブルグロメット	$1.33	注文するには

写真	部品番号	説明	価格(各)	ストック
	232649	クリップ	$1.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	139375	2ウェイユニオン	$59.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	14499370	ウォッシャー	$0.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	140666	中間チューブ	$111.59	注文するには

写真	部品番号	説明	価格(各)	ストック
	141522	クリップ	$1.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	141521	クリップ	$1.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	240774	コネクター	$52.94	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	ナット	$1.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	14499370	ウォッシャー	$0.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	143041	スペーサー	$0.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	13525770	ネジ切りインサート	$2.76	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	139391	クラッチペダル	139391 クラッチペダル Valid till car Nr. 90916	$857.76	1
1	149293	クラッチペダル	149293 クラッチペダル Valid from car Nr. 90917	-	1	Enquire
2	132818	ペダルプロテクション	132818 ペダルプロテクション Valid for pedal 139391	$7.80 MSRP: ~~22.56~~ (65.4% off)	1
2	149295	ペダル・スラブ	149295 ペダル・スラブ Valid for pedal 149293	$70.93 MSRP: ~~133.39~~ (46.8% off)	1
3	103163	自己潤滑性ブッシュ	103163 自己潤滑性ブッシュ	$2.06 MSRP: ~~12.00~~ (82.8% off)	2
4	109407	ボールジョイント	109407 ボールジョイント	$65.53	1
5	101305	スプリング	101305 スプリング	$90.62	1
6	187014	ペダルアジャスタースクリュー	187014 ペダルアジャスタースクリュー	$32.93	2
7	148260	ペダルサポート一式	148260 ペダルサポート一式 Valid till car Ass. Nr. 1869	-	1	Enquire
7	147690	ペダルサポート一式	147690 ペダルサポート一式	$7,490.25	1
7	14059311	ナット	14059311 ナット	$0.28 MSRP: ~~0.50~~ (44% off)	2
8	-		Not as spare part With complete pedal support	-	1	Enquire
9	129615	ガスケット	129615 ガスケット	$15.38	1
10	16043324	スクリュー M8 X 18	16043324 スクリュー M8 X 18 Valid till car Ass. Nr. 1869	$0.18 MSRP: ~~1.05~~ (82.9% off)	2
11	127496	ウォッシャー	127496 ウォッシャー Valid till car Ass. Nr. 1869	$0.06 MSRP: ~~0.30~~ (80% off)	4
12	66535800	スクリュー	66535800 スクリュー Valid till car Ass. Nr. 1869	$5.41	2
13	84653800	ウォッシャー	84653800 ウォッシャー	$5.30	2
14	129612	スプリング・アンカー・ピン	129612 スプリング・アンカー・ピン	$2.50	1
15	11500124	スタッドボルト	11500124 スタッドボルト	$0.36 MSRP: ~~0.50~~ (28% off)	4
16	129613	ペダルサポートピン	129613 ペダルサポートピン	$1,989.91	1
17	101314	ブッシング	101314 ブッシング	$4.17	1
18	112153	ブッシング	112153 ブッシング	$3.55	1
19	112125	スペーサーワッシャー	112125 スペーサーワッシャー	$2.01	1
20	112131	同厚さMM1.3	112131 同厚さMM1.3 mm. 1,3 Possible fitting	$0.28	1
20	112130	同厚さMM1.2	112130 同厚さMM1.2 mm. 1,2 Possible fitting	$0.75	1
20	112128	同上1.0	112128 同上1.0 mm. 1,0 Possible fitting	$0.11	1
20	112127	同上、厚さMM0.9	112127 同上、厚さMM0.9 mm. 0,9 Possible fitting	$0.28	1
20	112129	同上厚さ MM.1.1	112129 同上厚さ MM.1.1 mm.1,1 Possible fitting	$0.28	1
21	11066676	フレキシブルリング	11066676 フレキシブルリング	$0.16 MSRP: ~~0.50~~ (68% off)	1
22	13516824	スタッドボルト	13516824 スタッドボルト Valid from car Ass. Nr. 1870	$0.45 MSRP: ~~1.25~~ (64% off)	4
23	104030	ナット	104030 ナット Valid from car Ass. Nr. 1870	$0.26 MSRP: ~~1.00~~ (74% off)	4
24	14499421	ウォッシャー	14499421 ウォッシャー Valid from car Ass. Nr. 1870	$0.21	4
25	62097800	ペダルサポートプロテクション	62097800 ペダルサポートプロテクション Valid till car Ass. Nr. 1869	$24.00	1
25	62877200	ペダルサポートプロテクション	62877200 ペダルサポートプロテクション Valid from car Ass. Nr. 1870	$369.04	1
26	62694400	ガスケット	62694400 ガスケット	$11.86	1
27	14059290	ナット	14059290 ナット	$1.36	2
28	12646604	ウォッシャー	12646604 ウォッシャー	$0.24 MSRP: ~~0.30~~ (20% off)	3
29	15925601	スクリュー	15925601 スクリュー	$0.28	1
30	104030	ナット	104030 ナット	$0.26 MSRP: ~~1.00~~ (74% off)	1
31	14499421	ウォッシャー	14499421 ウォッシャー	$0.21	1
32	175211	クラッチマスターシリンダー	175211 クラッチマスターシリンダー	$305.51 MSRP: ~~361.51~~ (15.5% off)	1
33	14059311	ナット	14059311 ナット	$0.28 MSRP: ~~0.50~~ (44% off)	1
34	13516824	スタッドボルト	13516824 スタッドボルト	$0.45 MSRP: ~~1.25~~ (64% off)	2
35	14040711	ナット	14040711 ナット	$0.41	2
36	12638524	ウォッシャー	12638524 ウォッシャー	$0.06 MSRP: ~~0.25~~ (76% off)	2
37	10248271	クラッチレバー用フォーク	10248271 クラッチレバー用フォーク	$24.62	1
38	130926	スクリュー	130926 スクリュー	$7.13	1
39	16104411	セルフロックナット	16104411 セルフロックナット	$0.21 MSRP: ~~0.92~~ (77.2% off)	1
40	151845	クラッチポンプから	151845 クラッチポンプから	$60.96	1
41	157934	スクリューカラー	157934 スクリューカラー	$0.91 MSRP: ~~6.15~~ (85.2% off)	2
42	140669	ホース	140669 ホース	$121.87	1
43	105369	ケーブルグロメット	105369 ケーブルグロメット	$1.33 MSRP: ~~3.50~~ (62% off)	1
44	232649	クリップ	232649 クリップ	$1.07	1
45	139375	2ウェイユニオン	139375 2ウェイユニオン	$59.09	1
46	14059290	ナット	14059290 ナット	$1.36	1
47	14499370	ウォッシャー	14499370 ウォッシャー	$0.26	1
48	140666	中間チューブ	140666 中間チューブ	$111.59	1
49	141522	クリップ	141522 クリップ	$1.51	9
50	141521	クリップ	141521 クリップ	$1.51	2
51	240774	コネクター	240774 コネクター	$52.94	1
52	14059290	ナット	14059290 ナット	$1.36	1
53	14499370	ウォッシャー	14499370 ウォッシャー	$0.26	1
54	143041	スペーサー	143041 スペーサー	$0.62	1
55	13525770	ネジ切りインサート	13525770 ネジ切りインサート	$2.76 MSRP: ~~3.67~~ (24.8% off)	2
