Inside Gearbox Controls of Ferrari Ferrari 348 TS (1993)

すべて見る

Ferrari 348 TS (1993) - インサイドギアボックスコントロール

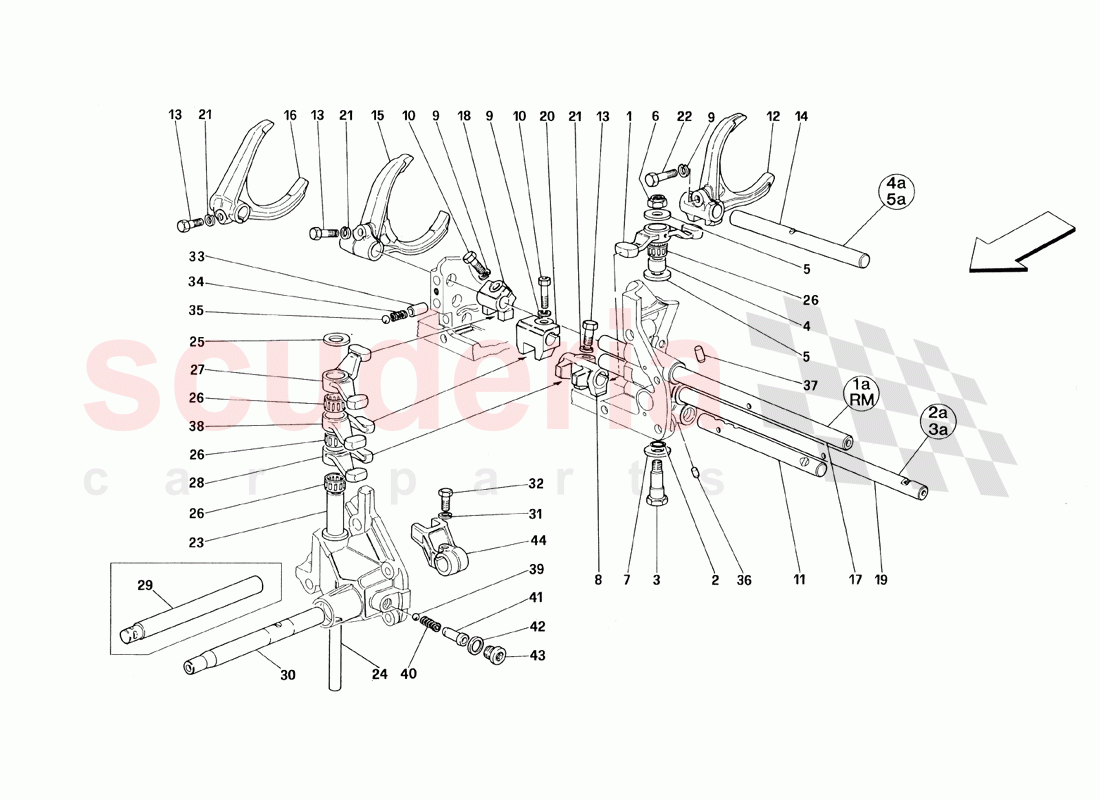

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	138743	フォークロッカーアーム4速および5速	$126.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	128702	O.R.ガスケット	$3.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	138739	ロッカーアーム固定ネジ	$56.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	138733	ブッシング	$12.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	141211	スペーサーワッシャー MM.2,2	$17.48	注文するには
	142188	スペーサーワッシャー MM.2,4	$17.48	注文するには
	142187	スペーサーワッシャー MM.2,3	$17.48	注文するには

...and 8 more part variants. See table on right for more details.

写真	部品番号	説明	価格(各)	ストック
	16109221	ナット	$1.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	128509	ウォッシャー	$0.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	138750	ロッドフォーク 4・5速用	$89.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	255527	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	14306431	スクリュー	$0.26	注文するには

写真	部品番号	説明	価格(各)	ストック
	138727	4速・5速用フォークロッド	$45.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	138696	4速・5速用コントロールフォーク	$223.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	16043631	スクリュー	$0.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	138723	4速・5速フォークロッド	$60.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	131077	コントロールフォーク 1速・リバース用	$176.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	131078	2速・3速用コントロールフォーク	$133.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	131266	第1およびリバースギアフォークロッド	$232.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	131075	ロッドフォーク 1速・リバース	$52.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	131267	2速・3速用ロッド	$610.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	131076	ロッドフォーク 2速・3速用	$51.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	127496	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	66535800	スクリュー	$6.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	131929	ロッカーレバートラック	$101.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	131928	ロッカーアーム固定ピン	$25.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	131930	スペーサーワッシャー MM.2,0	$5.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	131895	ローラーケージ	$7.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	131073	フォークロッカーアーム 1速とリバース	$98.81	注文するには

写真	部品番号	説明	価格(各)	ストック
	131074	フォークロッカーアーム4速および5速	$108.73	注文するには

写真	部品番号	説明	価格(各)	ストック
	143316	ギアボックス用コントロールロッド	$106.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	143316	ギアボックス用コントロールロッド	$106.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	127496	ウォッシャー	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	16043436	スクリュー	$0.51	在庫あり

写真	部品番号	説明	価格(各)	ストック
	115376	ブッシング	$23.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	100750	スプリング	$1.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	101612	ボール	$1.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	104276	2速・3速ロッドストップローラー	$10.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	131337	1速・リバース、4速・5速ロッドストップローラー	$7.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	163484	フォークロッカーアーム 2速・3速	$696.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	125858	ボール	$0.09	注文するには

写真	部品番号	説明	価格(各)	ストック
	142199	スプリング	$4.34	注文するには

写真	部品番号	説明	価格(各)	ストック
	143325	ブッシング	$4.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	10259960	銅ワッシャー 18 - 24 x 1.5	$0.37	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10273140	プラグ	$2.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	157527	ロッカーレバー	$70.22	注文するには

すべて見る

ダイアグラムタップして拡大します

0 パーツ ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
1	138743	フォークロッカーアーム4速および5速	138743 フォークロッカーアーム4速および5速 5th GEAR	$126.02 MSRP: ~~165.84~~ (24% off)	1
2	128702	O.R.ガスケット	128702 O.R.ガスケット	$3.44 MSRP: ~~4.60~~ (25.2% off)	1
3	138739	ロッカーアーム固定ネジ	138739 ロッカーアーム固定ネジ	$56.86 MSRP: ~~113.00~~ (49.7% off)	1
4	138733	ブッシング	138733 ブッシング	$12.66	1
5	141211	スペーサーワッシャー MM.2,2	141211 スペーサーワッシャー MM.2,2 mm. 2,2	$17.48	1
5	142188	スペーサーワッシャー MM.2,4	142188 スペーサーワッシャー MM.2,4 mm. 2,4	$17.48	1
5	142187	スペーサーワッシャー MM.2,3	142187 スペーサーワッシャー MM.2,3 mm. 2,3	$17.48	1
5	141210	スペーサーワッシャー MM.2,1	141210 スペーサーワッシャー MM.2,1 mm. 2,1	$17.48	1
5	141208	スペーサーワッシャー MM.1,9	141208 スペーサーワッシャー MM.1,9 mm. 1,9	$17.48	1
5	139729	スペーサーワッシャー MM.2,7	139729 スペーサーワッシャー MM.2,7 mm. 2,7	$15.01	1
5	139728	スペーサーワッシャー MM.2,6	139728 スペーサーワッシャー MM.2,6 mm. 2,6	$28.64	1
5	139727	スペーサーワッシャー MM.2,5	139727 スペーサーワッシャー MM.2,5 mm. 2,5	$15.12	1
5	139725	スペーサーワッシャー MM.3,0	139725 スペーサーワッシャー MM.3,0 mm. 3,0	$14.35	1
5	139726	スペーサーワッシャー MM.3,1	139726 スペーサーワッシャー MM.3,1 mm. 3,1	$14.35	1
5	131930	スペーサーワッシャー MM.2,0	131930 スペーサーワッシャー MM.2,0 mm. 2,0	$5.62	2
6	16109221	ナット	16109221 ナット	$1.08	1
7	128509	ウォッシャー	128509 ウォッシャー	$0.86 MSRP: ~~1.53~~ (43.8% off)	1
8	138750	ロッドフォーク 4・5速用	138750 ロッドフォーク 4・5速用	$89.28	1
9	255527	ウォッシャー	255527 ウォッシャー	$0.07	3
10	14306431	スクリュー	14306431 スクリュー	$0.26	2
11	138727	4速・5速用フォークロッド	138727 4速・5速用フォークロッド	$45.17	1
12	138696	4速・5速用コントロールフォーク	138696 4速・5速用コントロールフォーク	$223.63	1
13	16043631	スクリュー	16043631 スクリュー	$0.16	3
14	138723	4速・5速フォークロッド	138723 4速・5速フォークロッド	$60.01	1
15	131077	コントロールフォーク 1速・リバース用	131077 コントロールフォーク 1速・リバース用	$176.78	1
16	131078	2速・3速用コントロールフォーク	131078 2速・3速用コントロールフォーク	$133.11	1
17	131266	第1およびリバースギアフォークロッド	131266 第1およびリバースギアフォークロッド	$232.92	1
18	131075	ロッドフォーク 1速・リバース	131075 ロッドフォーク 1速・リバース	$52.78	1
19	131267	2速・3速用ロッド	131267 2速・3速用ロッド	$610.50	1
20	131076	ロッドフォーク 2速・3速用	131076 ロッドフォーク 2速・3速用	$51.99	1
21	127496	ウォッシャー	127496 ウォッシャー	$0.07 MSRP: ~~0.30~~ (76.7% off)	3
22	66535800	スクリュー	66535800 スクリュー	$6.11	1
23	131929	ロッカーレバートラック	131929 ロッカーレバートラック	$101.78	1
24	131928	ロッカーアーム固定ピン	131928 ロッカーアーム固定ピン	$25.55	1
25	131930	スペーサーワッシャー MM.2,0	131930 スペーサーワッシャー MM.2,0	$5.62	1
26	131895	ローラーケージ	131895 ローラーケージ	$7.41	4
27	131073	フォークロッカーアーム 1速とリバース	131073 フォークロッカーアーム 1速とリバース	$98.81	1
28	131074	フォークロッカーアーム4速および5速	131074 フォークロッカーアーム4速および5速	$108.73	1
29	143316	ギアボックス用コントロールロッド	143316 ギアボックス用コントロールロッド Valid for intermediate body 143278 Valid till stock exhaustion	$106.00	1
30	143316	ギアボックス用コントロールロッド	143316 ギアボックス用コントロールロッド Valid for intermediate body 146950 and 149584 Valid after stock exhaustion of 138755	$106.00	1
31	127496	ウォッシャー	127496 ウォッシャー	$0.07 MSRP: ~~0.30~~ (76.7% off)	1
32	16043436	スクリュー IN STOCK	16043436 スクリュー IN STOCK	$0.51	1
33	115376	ブッシング	115376 ブッシング	$23.66 MSRP: ~~55.77~~ (57.6% off)	3
34	100750	スプリング	100750 スプリング	$1.74	3
35	101612	ボール IN STOCK	101612 ボール IN STOCK	$1.46 MSRP: ~~1.65~~ (11.5% off)	3
36	104276	2速・3速ロッドストップローラー	104276 2速・3速ロッドストップローラー	$10.76	1
37	131337	1速・リバース、4速・5速ロッドストップローラー	131337 1速・リバース、4速・5速ロッドストップローラー	$7.36	2
38	163484	フォークロッカーアーム 2速・3速	163484 フォークロッカーアーム 2速・3速	$696.23 MSRP: ~~1,044.40~~ (33.3% off)	1
39	125858	ボール	125858 ボール For intermediate body 146950 and 149584	$0.09	1
40	142199	スプリング	142199 スプリング For intermediate body 146950 and 149584	$4.34	1
41	143325	ブッシング	143325 ブッシング For intermediate body 146950 and 149584	$4.78	1
42	10259960	銅ワッシャー 18 - 24 x 1.5 IN STOCK	10259960 銅ワッシャー 18 - 24 x 1.5 For intermediate body 146950 and 149584 IN STOCK	$0.37 MSRP: ~~1.25~~ (70.4% off)	1
43	10273140	プラグ	10273140 プラグ For intermediate body 146950 and 149584	$2.78	1
44	157527	ロッカーレバー	157527 ロッカーレバー For intermediate body 146950 and 149584	$70.22	1
