Name: FUEL TANKS AND FILLER NECK
Rating: 4.5 (1 reviews)

FUEL TANKS AND FILLER NECK of Ferrari Ferrari 430 Coupe

すべて見る

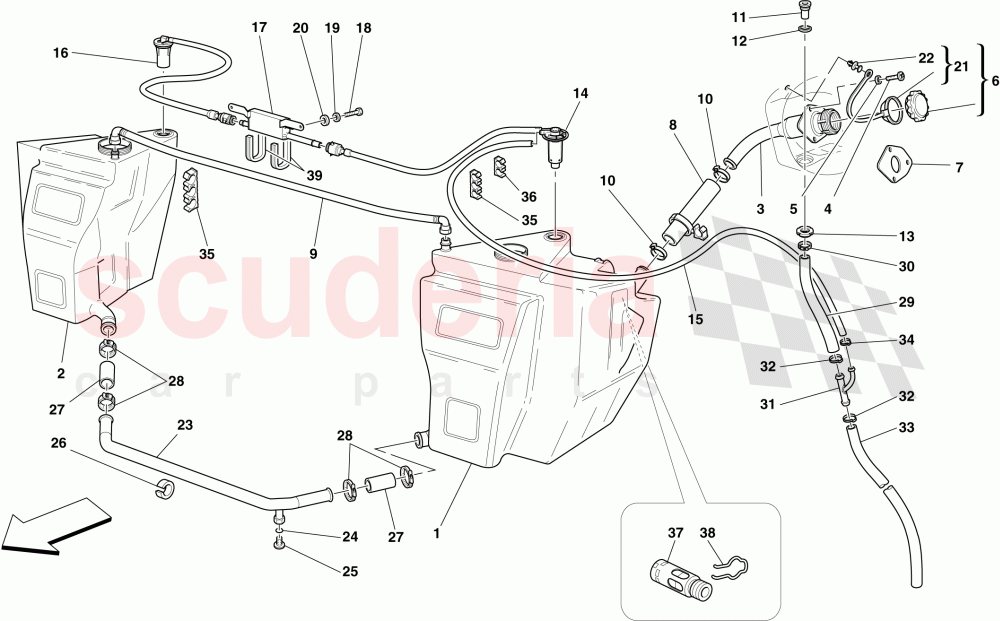

Ferrari 430 Coupe - 燃料タンクとフィラーネック

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	195895	左側燃料タンク	$1,967.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	231404	右側燃料タンク	$2,594.93	注文するには
	195891	右側燃料タンク	$1,676.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	203516	パイプユニオン	$187.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	64686900	スクリュー	$0.35	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	190469	タンク・キャップ	$398.59	在庫あり

写真	部品番号	説明	価格(各)	ストック
	235256	ガスケット	$63.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	11449470	カラー	$3.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	64872000	パイプコネクター	$5.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	65064500	ガスケット	$2.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	104919	リングナット	$5.89	在庫あり

写真	部品番号	説明	価格(各)	ストック
	243907	左側パイプ付きバルブ	$416.71	注文するには
	208895	左側パイプ付きバルブ	$771.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	211283	ラバーパイプ	$63.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	243908	右側パイプ付きバルブ	$135.87	注文するには
	208894	右側パイプ付きバルブ	$146.74	在庫あり

写真	部品番号	説明	価格(各)	ストック
	244882	ベーパーセパレーター	$168.65	注文するには
	209010	ベーパーセパレーター	$724.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	62940900	六角ボルト M6 x 15	$1.65	もうすぐ到着します

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.09	在庫あり

写真	部品番号	説明	価格(各)	ストック
	860172	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	196949	リング - 燃料タンク	$30.78	在庫あり

写真	部品番号	説明	価格(各)	ストック
	186172	クリップ	$0.53	在庫あり

写真	部品番号	説明	価格(各)	ストック
	123622	Oリング	$1.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	148045	フュエルドレンプラグ	$20.17	注文するには

写真	部品番号	説明	価格(各)	ストック
	177437	ラバーシム	$15.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	180957	スクリューカラー	$1.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	213294	トレイ-3ウェイチューブ	$48.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	177553	クランプ	$0.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	195439	三方ユニオン	$136.97	注文するには

写真	部品番号	説明	価格(各)	ストック
	262111	ジュビリークランプ	$1.78	在庫あり

写真	部品番号	説明	価格(各)	ストック
	213295	3ウェイリアチューブ	$66.11	注文するには

写真	部品番号	説明	価格(各)	ストック
	13432270	ホースカラー	$1.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	183098	クリップ	$0.70	注文するには

写真	部品番号	説明	価格(各)	ストック
	140727	クリップ	$0.27	在庫あり

写真	部品番号	説明	価格(各)	ストック
	237407	スピットバック防止バルブ	$37.77	注文するには
	181929	シャットオフバルブ	$308.00	注文するには

写真	部品番号	説明	価格(各)	ストック
	181930	クリップ	$71.01	注文するには

写真	部品番号	説明	価格(各)	ストック
	69101300	振動ダンパー	$0.90	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	195895	左側燃料タンク	195895 左側燃料タンク Applicable until depletion	$1,967.66	1
2	231404	右側燃料タンク	231404 右側燃料タンク Applicable after depletion of 195891	$2,594.93	1
2	195891	右側燃料タンク	195891 右側燃料タンク Applicable until depletion	$1,676.48	1
3	203516	パイプユニオン	203516 パイプユニオン	$187.45	1
4	64686900	スクリュー IN STOCK	64686900 スクリュー IN STOCK	$0.35 MSRP: ~~0.65~~ (46.2% off)	3
5	11197774	ウォッシャー IN STOCK	11197774 ウォッシャー IN STOCK	$0.07 MSRP: ~~0.30~~ (76.7% off)	3
6	190469	タンク・キャップ IN STOCK	190469 タンク・キャップ IN STOCK	$398.59	1
7	235256	ガスケット	235256 ガスケット	$63.40	1
10	11449470	カラー	11449470 カラー	$3.00	2
11	64872000	パイプコネクター	64872000 パイプコネクター	$5.95	1
12	65064500	ガスケット	65064500 ガスケット	$2.12	1
13	104919	リングナット IN STOCK	104919 リングナット IN STOCK	$5.89	1
14	243907	左側パイプ付きバルブ	243907 左側パイプ付きバルブ Applicable from Ass. No. 78240	$416.71	1
14	208895	左側パイプ付きバルブ	208895 左側パイプ付きバルブ Applicable up to Ass. No. 78239	$771.54	1
15	211283	ラバーパイプ	211283 ラバーパイプ	$63.40	1
16	243908	右側パイプ付きバルブ	243908 右側パイプ付きバルブ Applicable from Ass. No. 78240	$135.87	1
16	208894	右側パイプ付きバルブ IN STOCK	208894 右側パイプ付きバルブ Applicable up to Ass. No. 78239 IN STOCK	$146.74 MSRP: ~~187.85~~ (21.9% off)	1
17	244882	ベーパーセパレーター	244882 ベーパーセパレーター Applicable from Ass. No. 78240	$168.65	1
17	209010	ベーパーセパレーター	209010 ベーパーセパレーター Applicable up to Ass. No. 78239	$724.30	1
18	62940900	六角ボルト M6 x 15 ARRIVING SOON	62940900 六角ボルト M6 x 15 ARRIVING SOON	$1.65 MSRP: ~~1.75~~ (5.7% off)	2
19	127494	ウォッシャー IN STOCK	127494 ウォッシャー IN STOCK	$0.09 MSRP: ~~0.68~~ (86.8% off)	2
20	860172	ウォッシャー	860172 ウォッシャー	-	2	Enquire
21	196949	リング - 燃料タンク IN STOCK	196949 リング - 燃料タンク IN STOCK	$30.78 MSRP: ~~37.95~~ (18.9% off)	1
22	186172	クリップ IN STOCK	186172 クリップ IN STOCK	$0.53	1
24	123622	Oリング	123622 Oリング Applicable for tank connector pipe 203788, ref. 23	$1.78	1
25	148045	フュエルドレンプラグ	148045 フュエルドレンプラグ Applicable for tank connector pipe 203788, ref. 23	$20.17 MSRP: ~~27.58~~ (26.9% off)	1
26	177437	ラバーシム	177437 ラバーシム	$15.52	6
28	180957	スクリューカラー	180957 スクリューカラー	$1.02 MSRP: ~~1.05~~ (2.9% off)	4
29	213294	トレイ-3ウェイチューブ	213294 トレイ-3ウェイチューブ	$48.79	1
30	177553	クランプ	177553 クランプ	$0.49 MSRP: ~~1.25~~ (60.8% off)	1
31	195439	三方ユニオン	195439 三方ユニオン	$136.97	1
32	262111	ジュビリークランプ IN STOCK	262111 ジュビリークランプ IN STOCK	$1.78	2
33	213295	3ウェイリアチューブ	213295 3ウェイリアチューブ	$66.11	1
34	13432270	ホースカラー IN STOCK	13432270 ホースカラー IN STOCK	$1.06	1
35	183098	クリップ	183098 クリップ	$0.70	1
36	140727	クリップ IN STOCK	140727 クリップ IN STOCK	$0.27 MSRP: ~~0.75~~ (64% off)	2
37	237407	スピットバック防止バルブ	237407 スピットバック防止バルブ Applicable from Ass. No. 82485; Applicable after depletion of 181929	$37.77	1
37	181929	シャットオフバルブ	181929 シャットオフバルブ Applicable up to Ass. No. 82484; Applicable until depletion	$308.00	1
38	181930	クリップ	181930 クリップ Applicable up to Ass. No. 82484; Applicable until depletion	$71.01	1
39	69101300	振動ダンパー	69101300 振動ダンパー	$0.90	2

燃料タンクとフィラーネック

Ferrari 430 Coupe

Ferrari 430 Coupe - 燃料タンクとフィラーネック
