TIMING SYSTEM - TAPPETS of Ferrari Ferrari 430 Coupe

すべて見る

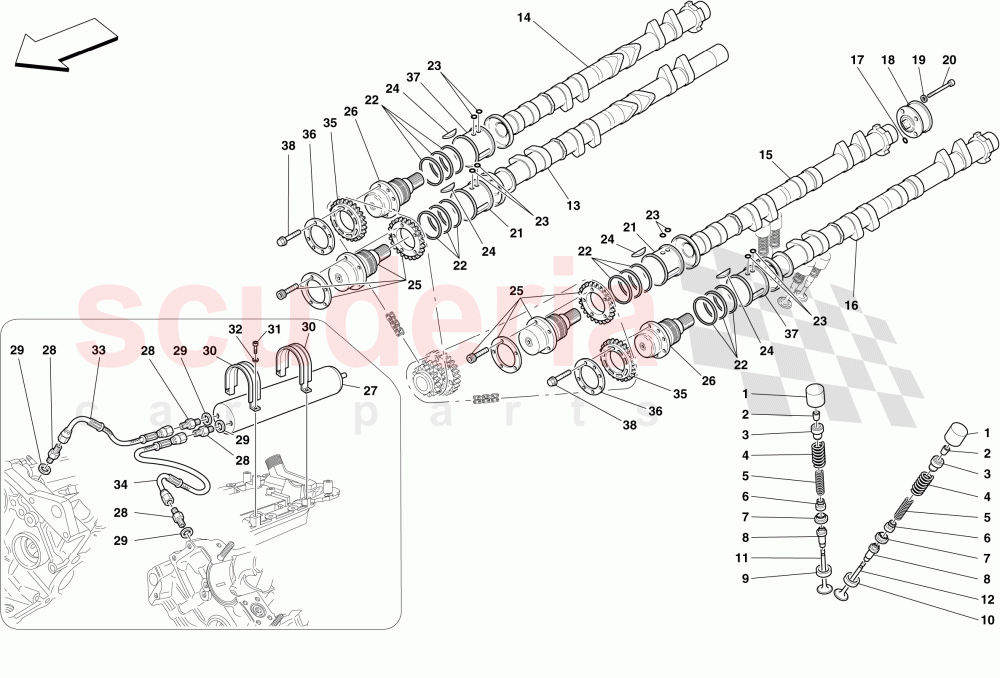

Ferrari 430 Coupe - タイミングシステム-タペット

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	247480	油圧タペット	$99.70	在庫あり

写真	部品番号	説明	価格(各)	ストック
	179763	バルブスプリングセミコーン	$0.91	在庫あり

写真	部品番号	説明	価格(各)	ストック
	237390	アッパーストップキャップ	$10.12	注文するには

写真	部品番号	説明	価格(各)	ストック
	197900	社外バルブリターンスプリング	$7.54	在庫あり

写真	部品番号	説明	価格(各)	ストック
	197901	内部バルブリターンスプリング	$5.44	在庫あり

写真	部品番号	説明	価格(各)	ストック
	221473	オイルシール	$1.92	在庫あり

写真	部品番号	説明	価格(各)	ストック
	242574	ロアストップキャップ	$11.40	在庫あり

写真	部品番号	説明	価格(各)	ストック
	6213498	バルブガイド	$3.36	注文するには

写真	部品番号	説明	価格(各)	ストック
	198581	インテークバルブ	$16.88	在庫あり

写真	部品番号	説明	価格(各)	ストック
	238485	排気バルブ	$27.44	在庫あり

写真	部品番号	説明	価格(各)	ストック
	211414	右側吸気カムシャフト	$562.86	注文するには
	200144	右側吸気カムシャフト	$579.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	211416	右側排気カムシャフト	$581.02	注文するには
	200146	右側排気カムシャフト	$579.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	211415	左側インテークカムシャフト	$562.86	注文するには
	200145	左側インテークカムシャフト	$579.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	211418	左側排気カムシャフト	$581.02	注文するには
	200147	左側排気カムシャフト	$579.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	134701	Oリング	$0.37	在庫あり

写真	部品番号	説明	価格(各)	ストック
	197558	可変バルブタイミングアジャスターオイルポンプ	$241.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	184731	ウォッシャー	$0.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	252305	スクリュー	$0.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	199440	インテーク可変バルブタイミングアジャスター用マウンティングブッシング	$206.23	注文するには
	206804	インテーク可変バルブタイミングアジャスター用マウンティングブッシング	$320.35	注文するには
	218735	インテーク可変バルブタイミングアジャスター用マウンティングブッシング	$209.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	214742	リング	お問い合わせ	注文するには
	228497	リング	$83.62	注文するには

写真	部品番号	説明	価格(各)	ストック
	134701	Oリング	$0.37	在庫あり

写真	部品番号	説明	価格(各)	ストック
	10618120	タブ	$0.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	193779	吸気カムシャフト用可変バルブタイミングアジャスター	$2,057.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	199438	エキゾーストカムシャフト用可変バルブタイミングアジャスター	$1,728.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	197062	可変バルブタイミングアジャスター用オイルアキュムレーター	$4,301.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	195056	ネジコネクター	$14.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	10261060	ガスケット銅 12 - 16 x 1.5	$0.16	在庫あり

写真	部品番号	説明	価格(各)	ストック
	197151	ブラケット	$22.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	248334	スクリュー	$0.68	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.06	在庫あり

写真	部品番号	説明	価格(各)	ストック
	198463	アキュムレータ～右側ヘッドシリンダ管	$186.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	198464	アキュムレーターから左側シリンダーへの配管	$186.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	194192	ギアホイール	$964.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	195649	ウォッシャー	$6.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	199439	エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュ	$206.23	在庫あり
	206805	エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュ	$241.24	注文するには
	218734	エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュ	$209.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	194977	スクリュー	$11.70	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
1	247480	油圧タペット在庫あり	247480 油圧タペット在庫あり	$99.70	32
2	179763	バルブスプリングセミコーン在庫あり	179763 バルブスプリングセミコーン在庫あり	$0.91	64
3	237390	アッパーストップキャップ	237390 アッパーストップキャップ	$10.12	32
4	197900	社外バルブリターンスプリング在庫あり	197900 社外バルブリターンスプリング在庫あり	$7.54	32
5	197901	内部バルブリターンスプリング在庫あり	197901 内部バルブリターンスプリング在庫あり	$5.44	32
6	221473	オイルシール在庫あり	221473 オイルシール在庫あり	$1.92 MSRP: ~~2.60~~ (26.2% off)	32
7	242574	ロアストップキャップ在庫あり	242574 ロアストップキャップ在庫あり	$11.40	32
8	6213498	バルブガイド	6213498 バルブガイド	$3.36 MSRP: ~~4.33~~ (22.4% off)	32
11	198581	インテークバルブ在庫あり	198581 インテークバルブ在庫あり	$16.88 MSRP: ~~23.97~~ (29.6% off)	16
12	238485	排気バルブ在庫あり	238485 排気バルブ在庫あり	$27.44	16
13	211414	右側吸気カムシャフト	211414 右側吸気カムシャフトエンジンNO.97780	$562.86	1
13	200144	右側吸気カムシャフト	200144 右側吸気カムシャフトエンジンNO.97781	$579.72	1
14	211416	右側排気カムシャフト	211416 右側排気カムシャフトエンジンNO.97780	$581.02	1
14	200146	右側排気カムシャフト	200146 右側排気カムシャフトエンジンNO.97781	$579.72	1
15	211415	左側インテークカムシャフト	211415 左側インテークカムシャフトエンジンNO.97780	$562.86	1
15	200145	左側インテークカムシャフト	200145 左側インテークカムシャフトエンジンNO.97781	$579.72 MSRP: ~~895.74~~ (35.3% off)	1
16	211418	左側排気カムシャフト	211418 左側排気カムシャフトエンジンNO.97780	$581.02	1
16	200147	左側排気カムシャフト	200147 左側排気カムシャフトエンジンNO.97781	$579.72	1
17	134701	Oリング在庫あり	134701 Oリング在庫あり	$0.37 MSRP: ~~0.50~~ (26% off)	2
18	197558	可変バルブタイミングアジャスターオイルポンプ	197558 可変バルブタイミングアジャスターオイルポンプ	$241.24	1
19	184731	ウォッシャー	184731 ウォッシャー	$0.44	4
20	252305	スクリュー	252305 スクリュー	$0.39	4
21	199440	インテーク可変バルブタイミングアジャスター用マウンティングブッシング	199440 インテーク可変バルブタイミングアジャスター用マウンティングブッシングエンジンNO.91153	$206.23	2
21	206804	インテーク可変バルブタイミングアジャスター用マウンティングブッシング	206804 インテーク可変バルブタイミングアジャスター用マウンティングブッシングエンジンNO.91154からエンジンNO.144864まで。	$320.35 MSRP: ~~510.04~~ (37.2% off)	2
21	218735	インテーク可変バルブタイミングアジャスター用マウンティングブッシング	218735 インテーク可変バルブタイミングアジャスター用マウンティングブッシングエンジンNO.ピストンリング 218734 REF.22およびブッシュ228497 REF.37; エンジンNO.144865; 206804枯渇後適用。	$209.07	2
22	214742	リング	214742 リングエンジンNO.エンジン番号144864まで。	-	12	Enquire
22	228497	リング	228497 リングエンジンNO.91154までは、ブッシュ218735 REF.21およびブッシュ218734 REF.37; エンジンNO.144865; 179926枯渇後適用。	$83.62	12
23	134701	Oリング在庫あり	134701 Oリング在庫あり	$0.37 MSRP: ~~0.50~~ (26% off)	4
24	10618120	タブ	10618120 タブ	$0.42	4
25	193779	吸気カムシャフト用可変バルブタイミングアジャスター	193779 吸気カムシャフト用可変バルブタイミングアジャスター	$2,057.04	2
26	199438	エキゾーストカムシャフト用可変バルブタイミングアジャスター	199438 エキゾーストカムシャフト用可変バルブタイミングアジャスター	$1,728.95	2
27	197062	可変バルブタイミングアジャスター用オイルアキュムレーター	197062 可変バルブタイミングアジャスター用オイルアキュムレーター	$4,301.77	1
28	195056	ネジコネクター	195056 ネジコネクター	$14.72	4
29	10261060	ガスケット銅 12 - 16 x 1.5 在庫あり	10261060 ガスケット銅 12 - 16 x 1.5 在庫あり	$0.16 MSRP: ~~0.49~~ (67.3% off)	4
30	197151	ブラケット	197151 ブラケット	$22.50	2
31	248334	スクリュー在庫あり	248334 スクリュー在庫あり	$0.68	4
32	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.06 MSRP: ~~0.30~~ (80% off)	4
33	198463	アキュムレータ～右側ヘッドシリンダ管	198463 アキュムレータ～右側ヘッドシリンダ管	$186.76	1
34	198464	アキュムレーターから左側シリンダーへの配管	198464 アキュムレーターから左側シリンダーへの配管	$186.76	1
35	194192	ギアホイール	194192 ギアホイール	$964.99	2
36	195649	ウォッシャー	195649 ウォッシャー	$6.92	2
37	199439	エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュ在庫あり	199439 エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュエンジンNO.91153 在庫あり	$206.23	2
37	206805	エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュ	206805 エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュエンジンNO.91154からエンジンNO.144864まで。	$241.24	2
37	218734	エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュ	218734 エキゾースト可変バルブタイミングアジャスター用マウンティングブッシュエンジンNO.91154まで、ブッシュ218735 REF.21 とピストンリング 228497 参照。22; エンジンNO.144865; 206805枯渇後に適用。	$209.07 MSRP: ~~265.01~~ (21.1% off)	2
38	194977	スクリュー	194977 スクリュー	$11.70	16
