Ferrari 430 Scuderia - クランクシャフト-コンロッドおよびピストン

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
196460 クランクシャフト $8,491.52 注文するには
写真 部品番号 説明 価格(各) ストック
286832 アッパーメインハーフベアリングブルー $24.05 注文するには
286834 アッパーハーフベアリング $24.05 注文するには
286833 アッパーハーフベアリング $24.05 注文するには
写真 部品番号 説明 価格(各) ストック
200194 ロアメインハーフベアリングブルー $30.47 注文するには
286838 ロワーハーフベアリング $22.45 注文するには
286837 ロワーハーフベアリング $22.45 注文するには
写真 部品番号 説明 価格(各) ストック
222874 シムリング $31.52 注文するには
写真 部品番号 説明 価格(各) ストック
196649 ロワーシムリング $336.95 注文するには
写真 部品番号 説明 価格(各) ストック
212322 トーションダンパー $745.47 注文するには
写真 部品番号 説明 価格(各) ストック
263683 ウォッシャー $49.95 注文するには
写真 部品番号 説明 価格(各) ストック
196216 ダンパー固定用ネジ $71.87 注文するには
写真 部品番号 説明 価格(各) ストック
103877 溝付きボールベアリング D.30-35 $30.39 注文するには
写真 部品番号 説明 価格(各) ストック
186201 タブ $0.96 注文するには
写真 部品番号 説明 価格(各) ストック
244887 コンプリートコネクティングロッド＆キャップ $850.42 注文するには
244887 コンプリートコネクティングロッド＆キャップ $850.42 注文するには
写真 部品番号 説明 価格(各) ストック
237781 LH.シリンダーバンクピストンリング $497.41 注文するには
237780 RH.シリンダーバンクピストン $497.41 注文するには
写真 部品番号 説明 価格(各) ストック
236497 シールリング お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
226260 シールリング お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
175614 オイルスクレーパーリング $79.18 注文するには
写真 部品番号 説明 価格(各) ストック
178890 ストップリング $3.24 注文するには
写真 部品番号 説明 価格(各) ストック
175367 グッジョン・ピン $70.59 注文するには
写真 部品番号 説明 価格(各) ストック
234861 ブッシング $6.66 注文するには
写真 部品番号 説明 価格(各) ストック
208095 CON.ロッドファスナースクリュー $70.59 注文するには
244907 CON.ロッドファスナースクリュー $73.80 注文するには
215530 CON.ロッドファスナースクリュー $176.36 注文するには
写真 部品番号 説明 価格(各) ストック
204292 コンロッドハーフベアリング $8.82 注文するには
204290 コンロッドハーフベアリング赤 $8.82 注文するには
204291 コンロッドハーフベアリング $8.82 注文するには
写真 部品番号 説明 価格(各) ストック
240375 コンプリートピストンリングセット $320.90 注文するには
写真 部品番号 説明 価格(各) ストック
163528 ネジプラグ $4.04 注文するには
すべて見る

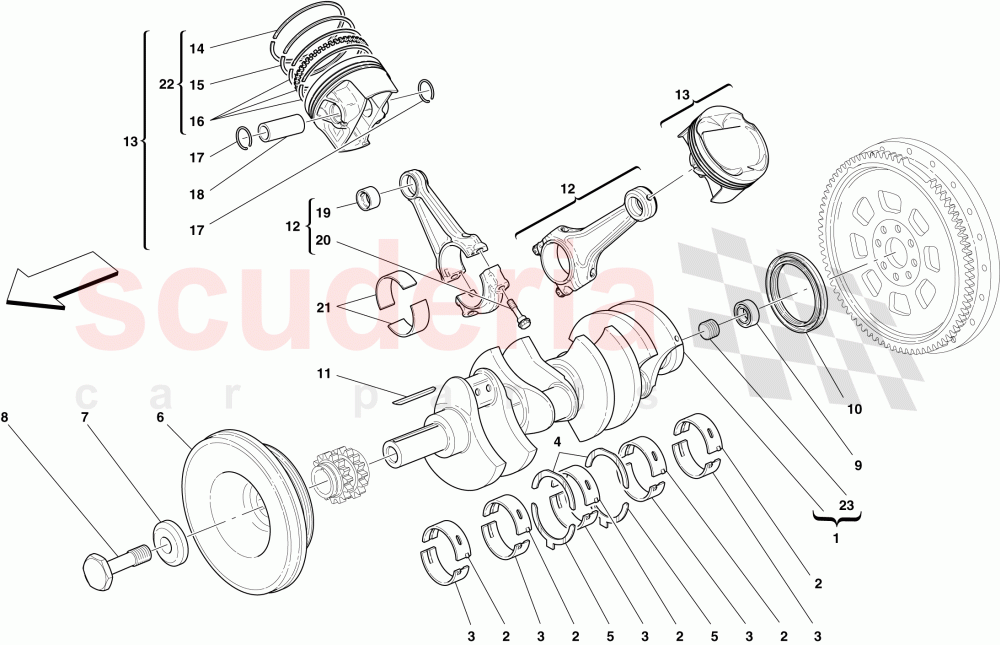

CRANKSHAFT - CONNECTING RODS AND PISTONS of Ferrari Ferrari 430 Scuderia ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 196460
クランクシャフト 		$8,491.52 1
2 286832
アッパーメインハーフベアリングブルー
Blue; Standard 		$24.05 5
2 286834
アッパーハーフベアリング
Green 		$24.05 5
2 286833
アッパーハーフベアリング
Yellow 		$24.05 5
3 200194
ロアメインハーフベアリングブルー
Blue; Standard 		$30.47 5
3 286838
ロワーハーフベアリング
Green 		$22.45 5
3 286837
ロワーハーフベアリング
Yellow 		$22.45 5
4 222874
シムリング 		$31.52 2
5 196649
ロワーシムリング 		$336.95 2
6 212322
トーションダンパー 		$745.47 1
7 263683
ウォッシャー 		$49.95 1
8 196216
ダンパー固定用ネジ 		$71.87 1
9 103877
溝付きボールベアリング D.30-35 		$30.39 1
11 186201
タブ 		$0.96 1
12 244887
コンプリートコネクティングロッド＆キャップ 		$850.42 8
12 244887
コンプリートコネクティングロッド＆キャップ
Applicable with phosphatised screw; Applicable up to Ass. No. 76458 		$850.42 8
13 237781
LH.シリンダーバンクピストンリング 		$497.41 4
13 237780
RH.シリンダーバンクピストン 		$497.41 4
14 236497
シールリング
1st groove; Not available as spare part; With complete piston ring set ref. 22 		- 8 Enquire
15 226260
シールリング
2nd groove; Not available as spare part; With complete piston ring set ref. 22 		- 8 Enquire
16 175614
オイルスクレーパーリング
3rd groove; Not available as spare part; With complete piston ring set ref. 22 		$79.18 8
17 178890
ストップリング
Applicable until depletion 		$3.24 16
18 175367
グッジョン・ピン
Applicable until depletion 		$70.59 8
19 234861
ブッシング 		$6.66 8
20 208095
CON.ロッドファスナースクリュー
Applicable from Ass. No. 76459; No longer supplied; Replaced by 244907 		$70.59 16
20 244907
CON.ロッドファスナースクリュー 		$73.80 16
20 215530
CON.ロッドファスナースクリュー
Phosphatised; Applicable up to Ass. No. 76458 		$176.36 16
21 204292
コンロッドハーフベアリング
Black 		$8.82 16
21 204290
コンロッドハーフベアリング赤
Red; Standard 		$8.82 16
21 204291
コンロッドハーフベアリング
Blue 		$8.82 (64.5% off) 16
22 240375
コンプリートピストンリングセット 		$320.90 8
23 163528
ネジプラグ 		$4.04 (4.9% off) 1
