Name: FUEL TANKS AND FILLER NECK -Not for Spider 16M-
Rating: 4.1 (1 reviews)

FUEL TANKS AND FILLER NECK -Not for Spider 16M- of Ferrari Ferrari 430 Scuderia

すべて見る

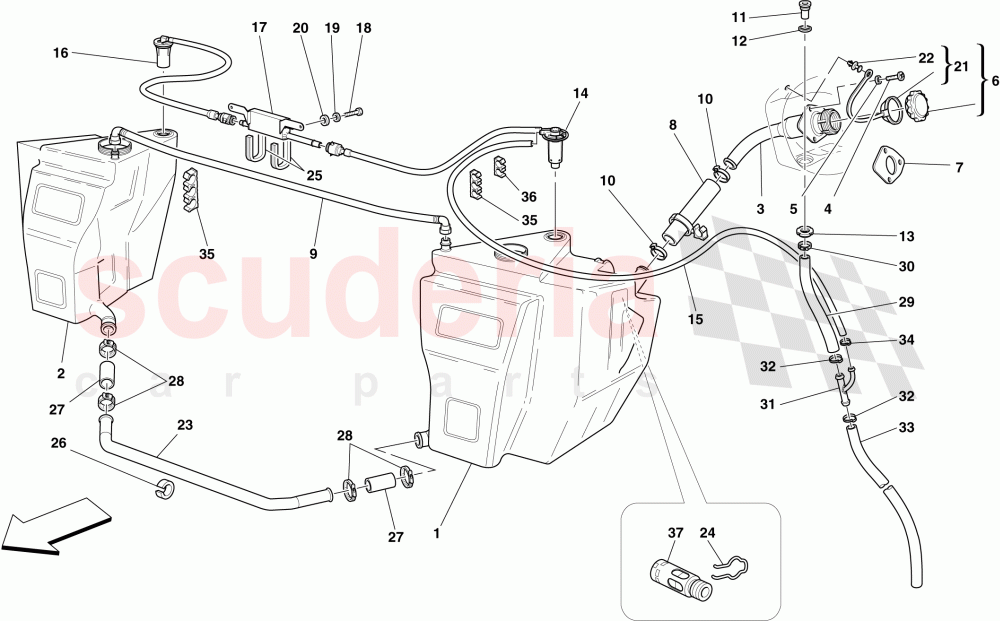

Ferrari 430 Scuderia - 燃料タンクとフィラーネックスパイダー16Mには使用不可

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	231404	右側燃料タンク	$2,340.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	231930	パイプユニオン	$1,483.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	64686900	スクリュー	$0.31	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11197774	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	190469	タンク・キャップ	$356.56	在庫あり

写真	部品番号	説明	価格(各)	ストック
	235256	ガスケット	$56.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	232567	フューエルフィラーネックコネクターパイプ	$421.39	注文するには

写真	部品番号	説明	価格(各)	ストック
	11449470	カラー	$2.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	64872000	パイプコネクター	$5.53	注文するには

写真	部品番号	説明	価格(各)	ストック
	65064500	ガスケット	$1.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	104919	RING LOCK NUT	$5.48	在庫あり

写真	部品番号	説明	価格(各)	ストック
	208895	左側パイプ付きバルブ	$696.92	注文するには
	243907	左側パイプ付きバルブ	$372.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	211283	ラバーパイプ	$56.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	208894	右側パイプ付きバルブ	$131.27	注文するには
	243908	右側パイプ付きバルブ	$121.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	244882	ベーパーセパレーター	$156.91	注文するには
	209010	ベーパーセパレーター	$664.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	62940900	六角ボルト M6 x 15	$1.49	在庫あり

写真	部品番号	説明	価格(各)	ストック
	127494	ウォッシャー	$0.08	在庫あり

写真	部品番号	説明	価格(各)	ストック
	860172	ウォッシャー	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	196949	リング - 燃料タンク	$27.54	注文するには

写真	部品番号	説明	価格(各)	ストック
	186172	クリップ	$0.49	在庫あり

写真	部品番号	説明	価格(各)	ストック
	224755	タンクコネクターパイプ	$772.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	181930	クリップ	$66.08	注文するには

写真	部品番号	説明	価格(各)	ストック
	69101300	振動ダンパー	$0.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	177437	ラバーシム	$14.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	241179	ラバーパイプ	$275.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	180957	スクリューカラー	$0.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	213294	トレイ-3ウェイチューブ	$45.40	注文するには

写真	部品番号	説明	価格(各)	ストック
	177553	クランプ	$0.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	195439	三方ユニオン	$127.44	注文するには

写真	部品番号	説明	価格(各)	ストック
	13433570	ホースカラー	$0.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	213295	3ウェイリアチューブ	$61.51	注文するには

写真	部品番号	説明	価格(各)	ストック
	13432270	ホースカラー	$0.98	在庫あり

写真	部品番号	説明	価格(各)	ストック
	183098	クリップ	$0.65	注文するには

写真	部品番号	説明	価格(各)	ストック
	140727	クリップ	$0.26	在庫あり

写真	部品番号	説明	価格(各)	ストック
	181929	シャットオフバルブ	$275.52	注文するには
	237407	スピットバック防止バルブ	$34.02	注文するには

すべて見る

ダイアグラムタップして拡大します

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
2	231404	右側燃料タンク	231404 右側燃料タンク	$2,340.40	1
3	231930	パイプユニオン	231930 パイプユニオン	$1,483.77	1
4	64686900	スクリュー在庫あり	64686900 スクリュー在庫あり	$0.31 MSRP: ~~0.65~~ (52.3% off)	3
5	11197774	ウォッシャー在庫あり	11197774 ウォッシャー在庫あり	$0.07 MSRP: ~~0.30~~ (76.7% off)	3
6	190469	タンク・キャップ在庫あり	190469 タンク・キャップ在庫あり	$356.56 MSRP: ~~402.32~~ (11.4% off)	1
7	235256	ガスケット	235256 ガスケット	$56.71	1
8	232567	フューエルフィラーネックコネクターパイプ	232567 フューエルフィラーネックコネクターパイプ	$421.39 MSRP: ~~564.31~~ (25.3% off)	1
10	11449470	カラー	11449470 カラー	$2.80	2
11	64872000	パイプコネクター	64872000 パイプコネクター	$5.53	1
12	65064500	ガスケット	65064500 ガスケット	$1.90	1
13	104919	RING LOCK NUT 在庫あり	104919 RING LOCK NUT 在庫あり	$5.48	1
14	208895	左側パイプ付きバルブ	208895 左側パイプ付きバルブ ASS.まで適用可能。番号78239	$696.92	1
14	243907	左側パイプ付きバルブ	243907 左側パイプ付きバルブ ASS.NO.から適用。品番78240	$372.76	1
15	211283	ラバーパイプ	211283 ラバーパイプ	$56.71	1
16	208894	右側パイプ付きバルブ	208894 右側パイプ付きバルブ ASS.まで適用可能。番号78239	$131.27 MSRP: ~~187.85~~ (30.1% off)	1
16	243908	右側パイプ付きバルブ	243908 右側パイプ付きバルブ ASS.NO.から適用。品番78240	$121.54	1
17	244882	ベーパーセパレーター	244882 ベーパーセパレーター ASS.NO.から適用。品番78240	$156.91	1
17	209010	ベーパーセパレーター	209010 ベーパーセパレーター ASS.まで適用可能。番号78239	$664.51	1
18	62940900	六角ボルト M6 x 15 在庫あり	62940900 六角ボルト M6 x 15 在庫あり	$1.49 MSRP: ~~1.75~~ (14.9% off)	2
19	127494	ウォッシャー在庫あり	127494 ウォッシャー在庫あり	$0.08 MSRP: ~~0.68~~ (88.2% off)	2
20	860172	ウォッシャー	860172 ウォッシャー	-	2	Enquire
21	196949	リング - 燃料タンク	196949 リング - 燃料タンク	$27.54 MSRP: ~~37.95~~ (27.4% off)	1
22	186172	クリップ在庫あり	186172 クリップ在庫あり	$0.49 MSRP: ~~0.50~~ (2% off)	1
23	224755	タンクコネクターパイプ	224755 タンクコネクターパイプ	$772.35	1
24	181930	クリップ	181930 クリップアッセンブリーNO.まで適用。82484; 枯渇するまで適用	$66.08	1
25	69101300	振動ダンパー	69101300 振動ダンパー	$0.80	2
26	177437	ラバーシム	177437 ラバーシム	$14.44	6
27	241179	ラバーパイプ	241179 ラバーパイプ	$275.52 MSRP: ~~373.97~~ (26.3% off)	2
28	180957	スクリューカラー	180957 スクリューカラー	$0.95 MSRP: ~~1.05~~ (9.5% off)	4
29	213294	トレイ-3ウェイチューブ	213294 トレイ-3ウェイチューブ	$45.40	1
30	177553	クランプ	177553 クランプ	$0.44 MSRP: ~~1.25~~ (64.8% off)	1
31	195439	三方ユニオン	195439 三方ユニオン	$127.44	1
32	13433570	ホースカラー	13433570 ホースカラー	$0.72 MSRP: ~~0.75~~ (4% off)	2
33	213295	3ウェイリアチューブ	213295 3ウェイリアチューブ	$61.51	1
34	13432270	ホースカラー在庫あり	13432270 ホースカラー在庫あり	$0.98	1
35	183098	クリップ	183098 クリップ	$0.65	1
36	140727	クリップ在庫あり	140727 クリップ在庫あり	$0.26 MSRP: ~~0.75~~ (65.3% off)	2
37	181929	シャットオフバルブ	181929 シャットオフバルブアッセンブリーNO.まで適用。82484; 枯渇するまで適用	$275.52	1
37	237407	スピットバック防止バルブ	237407 スピットバック防止バルブ ASS.NO.82485まで。82485; 181929枯渇後適用可能	$34.02	1

燃料タンクとフィラーネック スパイダー16Mには使用不可

Ferrari 430 Scuderia

Ferrari 430 Scuderia - 燃料タンクとフィラーネック スパイダー16Mには使用不可
