エンジンコンパートメントリッド スパイダー16M用以外

Ferrari 430 Scuderia

自分の役割を見つける

Ferrari 430 Scuderia - エンジンコンパートメントリッド スパイダー16M用以外

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
80841600 プレスリアリッド $25,147.25 注文するには
69945011 プレスリアリッド $4,162.72 注文するには
写真 部品番号 説明 価格(各) ストック
64877500 右側モービルヒンジ $192.54 注文するには
64877600 左側モービルヒンジ $192.54 注文するには
写真 部品番号 説明 価格(各) ストック
62825300 ブッシング $33.68 注文するには
写真 部品番号 説明 価格(各) ストック
64807100 ピン $9.94 注文するには
写真 部品番号 説明 価格(各) ストック
11087974 スナップリング $0.19 注文するには
写真 部品番号 説明 価格(各) ストック
65398800 フロントリッドチャンネル $336.95 注文するには
写真 部品番号 説明 価格(各) ストック
915271 スクリュー $1.17 注文するには
写真 部品番号 説明 価格(各) ストック
81242500 LH.グリルグリル $361.55 注文するには
80363100 RH.グリルグリル $429.12 注文するには
80363300 LH.グリルグリル $429.12 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
915271 スクリュー $1.17 注文するには
168133 スクリュー M5 X 20 $0.92 注文するには
写真 部品番号 説明 価格(各) ストック
12644478 ウォッシャー $0.21 注文するには
13577734 ウォッシャー $0.31 注文するには
67584200 ウォッシャー $1.49 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
80671300 リッドサポートロッド お問い合わせ 注文するには
写真 部品番号 説明 価格(各) ストック
62481000 ボールジョイント $75.46 注文するには
写真 部品番号 説明 価格(各) ストック
16102314 ナット $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
143331 サードストップランプ可動接点 $7.52 注文するには
写真 部品番号 説明 価格(各) ストック
64867900 リッドストライカープレート $336.95 注文するには
写真 部品番号 説明 価格(各) ストック
65524800 調整プレート $4.64 注文するには
写真 部品番号 説明 価格(各) ストック
11568124 スクリュー $0.94 注文するには
写真 部品番号 説明 価格(各) ストック
62940900 六角ボルト M6 x 15 $1.47 注文するには
写真 部品番号 説明 価格(各) ストック
80818500 リアフレーム $1,476.21 注文するには
写真 部品番号 説明 価格(各) ストック
69058800 振動ダンパー $0.81 注文するには
写真 部品番号 説明 価格(各) ストック
66073100 シム $2.61 注文するには
写真 部品番号 説明 価格(各) ストック
81130800 シム $5.11 注文するには
81359600 シム $17.18 注文するには
写真 部品番号 説明 価格(各) ストック
81359700 シム $25.79 注文するには
81130700 シム $7.99 注文するには
81359500 シム $20.05 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
64806700 右側固定ヒンジ $218.50 注文するには
64806800 左側固定ヒンジ $218.50 注文するには
写真 部品番号 説明 価格(各) ストック
67509400 ゴムパッド $10.66 注文するには
写真 部品番号 説明 価格(各) ストック
80818600 フロントフレーム $1,311.33 注文するには
写真 部品番号 説明 価格(各) ストック
65855000 ガスストラットエンジンリッド $71.98 注文するには
写真 部品番号 説明 価格(各) ストック
65526300 ブラケット $39.37 注文するには
写真 部品番号 説明 価格(各) ストック
86574700 スクリュー $0.66 注文するには
写真 部品番号 説明 価格(各) ストック
85216400 ワッシャー付きピン $2.43 注文するには
写真 部品番号 説明 価格(各) ストック
81343900 ガード $401.36 注文するには
写真 部品番号 説明 価格(各) ストック
81315500 リッドサポートロッド $1,623.84 注文するには
写真 部品番号 説明 価格(各) ストック
62481000 ボールジョイント $75.46 注文するには
写真 部品番号 説明 価格(各) ストック
16102314 ナット $0.06 注文するには
すべて見る

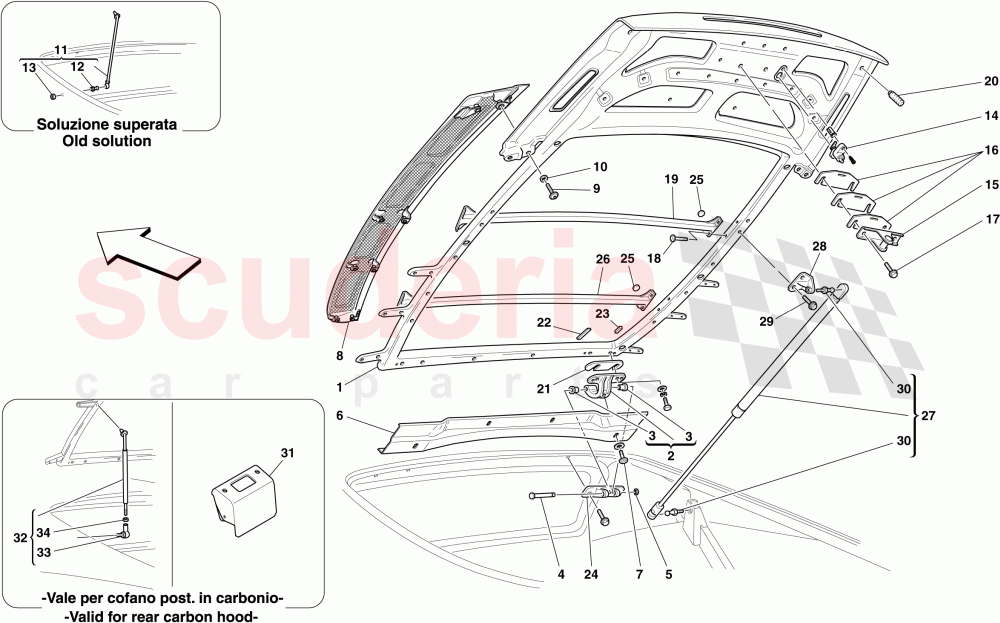

ENGINE COMPARTMENT LID -Not for Spider 16M- of Ferrari Ferrari 430 Scuderia ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 80841600
プレスリアリッド
Carbon version 		$25,147.25 1
1 69945011
プレスリアリッド
Standard 		$4,162.72 1
2 64877500
右側モービルヒンジ 		$192.54 1
2 64877600
左側モービルヒンジ 		$192.54 1
3 62825300
ブッシング 		$33.68 (30.8% off) 4
4 64807100
ピン 		$9.94 2
5 11087974
スナップリング 		$0.19 (61.2% off) 2
6 65398800
フロントリッドチャンネル 		$336.95 1
7 915271
スクリュー 		$1.17 4
8 81242500
LH.グリルグリル
Applicable for rear lid in carbon 		$361.55 1
8 80363100
RH.グリルグリル
Black 		$429.12 1
8 80363300
LH.グリルグリル
Black 		$429.12 1
8 81242400
RH.グリルグリル
Applicable for rear lid in carbon 		$463.60 1
9 915271
スクリュー
No longer supplied; Replaced by 168133 		$1.17 16
9 168133
スクリュー M5 X 20 		$0.92 (26.4% off) 16
10 12644478
ウォッシャー
No longer supplied 		$0.21 16
10 13577734
ウォッシャー
Th. 1.2 mm 		$0.31 16
10 67584200
ウォッシャー
Th. 0.8 mm 		$1.49 16
10 13579201
ウォッシャー
Th. 0.5 mm 		$0.05 16
11 80671300
リッドサポートロッド
No longer supplied 		- 1 Enquire
12 62481000
ボールジョイント
No longer supplied 		$75.46 1
13 16102314
ナット
No longer supplied 		$0.06 (95.3% off) 1
14 143331
サードストップランプ可動接点 		$7.52 (28.4% off) 1
15 64867900
リッドストライカープレート 		$336.95 1
16 65524800
調整プレート
Installed if necessary 		$4.64 4
17 11568124
スクリュー 		$0.94 2
18 62940900
六角ボルト M6 x 15 		$1.47 (16% off) 8
19 80818500
リアフレーム 		$1,476.21 1
20 69058800
振動ダンパー 		$0.81 2
21 66073100
シム 		$2.61 (45.1% off) 2
22 81130800
シム
Th. 5 mm; L. 760 mm 		$5.11 1
22 81359600
シム
Th. 6.8 mm; L. 615 mm; Applicable for rear lid in carbon 		$17.18 1
23 81359700
シム
Th. 6.8 mm; L. 1040 mm; Applicable for rear lid in carbon 		$25.79 1
23 81130700
シム
Th. 5 mm; L. 710 mm 		$7.99 (41% off) 1
23 81359500
シム
Th. 6.8 mm; L. 760 mm; Applicable for rear lid in carbon 		$20.05 1
23 81130900
スペーサー厚さ5mm - 長さ1040mm
Th. 5 mm; L. 1040 mm 		$8.12 1
24 64806700
右側固定ヒンジ 		$218.50 1
24 64806800
左側固定ヒンジ 		$218.50 1
25 67509400
ゴムパッド 		$10.66 (66.1% off) 6
26 80818600
フロントフレーム 		$1,311.33 1
27 65855000
ガスストラットエンジンリッド 		$71.98 (8.8% off) 2
28 65526300
ブラケット 		$39.37 2
29 86574700
スクリュー 		$0.66 4
30 85216400
ワッシャー付きピン 		$2.43 2
31 81343900
ガード
Applicable for rear lid in carbon 		$401.36 1
32 81315500
リッドサポートロッド
Applicable for rear lid in carbon 		$1,623.84 1
33 62481000
ボールジョイント
Applicable for rear lid in carbon 		$75.46 1
34 16102314
ナット
Applicable for rear lid in carbon 		$0.06 (95.3% off) 1
