Ferrari 456 GT/GTA - クランクケース

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	153384	クランクケース	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	171177	ベアリング	$18.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	152382	ノズル	$224.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	143856	Oリング	$0.15	注文するには

写真	部品番号	説明	価格(各)	ストック
	14303123	スクリュー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	11181474	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	13526170	ネジ切りインサート	$4.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	13972234	スタッドボルト	$3.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	140591	スタッドボルト	$6.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	152627	ダボ	$3.55	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541224	スタッドボルト	$151.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543924	スタッドボルト	$1.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543524	スタッドボルト	$4.38	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541924	スタッドボルト	$1.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541724	スタッドボルト	$1.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543424	スタッドボルト	$1.80	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543824	スタッドボルト	$3.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	100041	センタリングダボ	$7.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	13517224	スタッドボルト	$0.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543924	スタッドボルト	$1.52	注文するには

写真	部品番号	説明	価格(各)	ストック
	13543824	スタッドボルト	$3.19	注文するには

写真	部品番号	説明	価格(各)	ストック
	102704	アライメントダボ	$2.84	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541024	スタッドボルト	$0.32	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541224	スタッドボルト	$151.66	注文するには

写真	部品番号	説明	価格(各)	ストック
	103038	ダボ	$1.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	13546524	スタッドボルト	$1.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	163528	ネジプラグ	$3.99	注文するには

写真	部品番号	説明	価格(各)	ストック
	14325540	ネジプラグ	$8.75	注文するには

写真	部品番号	説明	価格(各)	ストック
	10275550	ネジプラグ	$0.91	注文するには

写真	部品番号	説明	価格(各)	ストック
	13525870	ネジ切りインサート	$2.74	注文するには

写真	部品番号	説明	価格(各)	ストック
	150731	キャップ	$3.71	注文するには

写真	部品番号	説明	価格(各)	ストック
	10280060	銅ワッシャー D14.20 X 1.5	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	140316	シリンダーライナー	$1,107.16	注文するには

写真	部品番号	説明	価格(各)	ストック
	140321	ガスケット	$7.03	注文するには

写真	部品番号	説明	価格(各)	ストック
	10304640	ネジプラグ	$5.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	10264560	ガスケット	$0.45	注文するには

写真	部品番号	説明	価格(各)	ストック
	134232	Oリング	$1.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	151160	油圧リミッターバルブ	$171.58	注文するには

写真	部品番号	説明	価格(各)	ストック
	140553	スタッド	$6.95	注文するには

写真	部品番号	説明	価格(各)	ストック
	13525770	ネジ切りインサート	$2.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	140545	フロントハット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	140499	中間ハット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	140565	リアハット	お問い合わせ	注文するには

写真	部品番号	説明	価格(各)	ストック
	145493	ダボ	$1.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	142588	ウォッシャー	$1.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	142590	ナット	$5.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	13525570	ネジ切りインサート	$2.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	13525570	ネジ切りインサート	$2.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	141892	モーター固定用サポート	$250.27	注文するには

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	11190579	ウォッシャー	$0.52	注文するには

写真	部品番号	説明	価格(各)	ストック

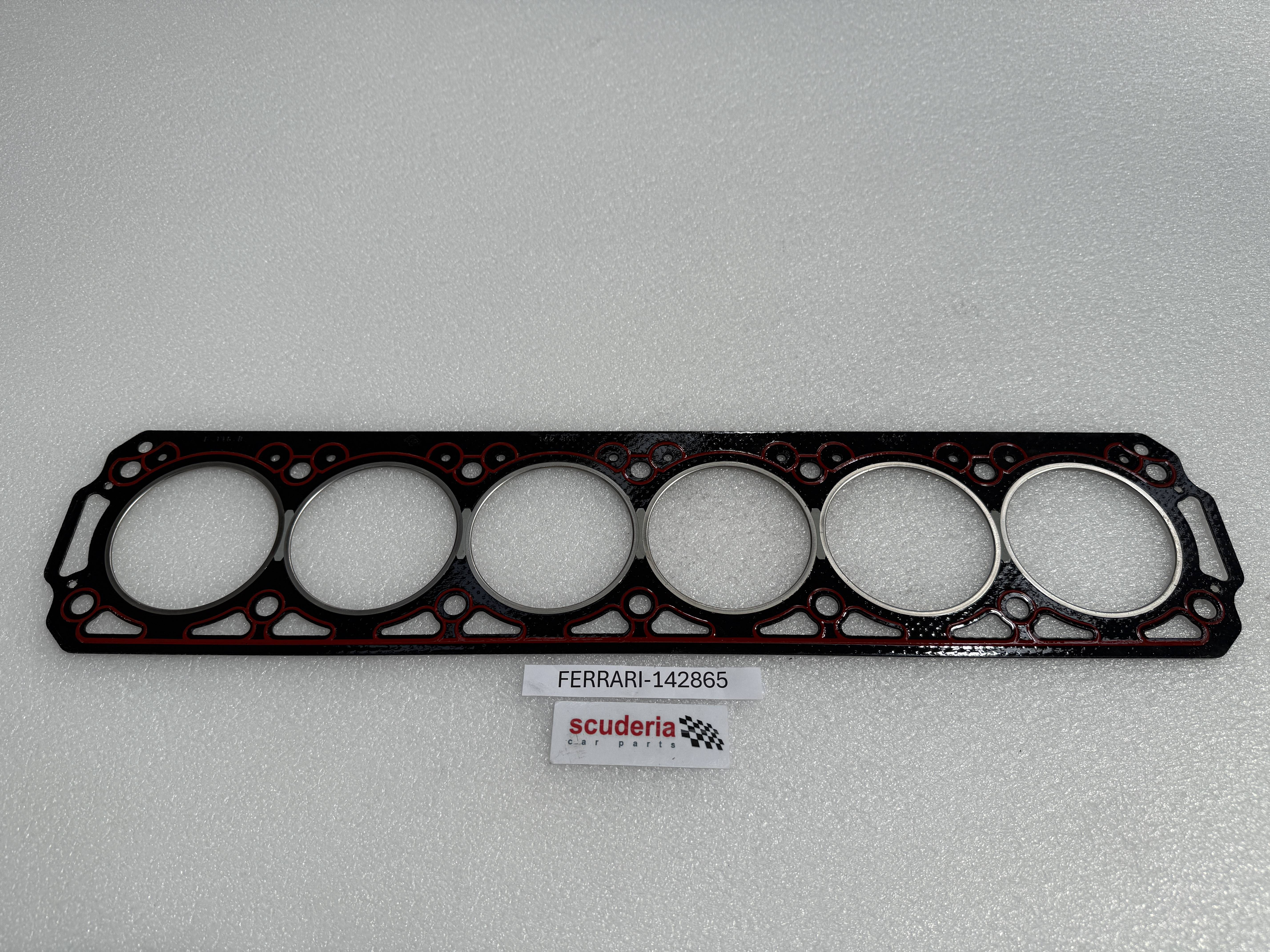

	142865	ヘッドガスケット	$547.56	注文するには

写真	部品番号	説明	価格(各)	ストック
	159423	ギアボックス・サポート・パッド	$176.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	132268	アッパースペーサー	$8.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	132269	ロワースペーサー	$18.48	注文するには

写真	部品番号	説明	価格(各)	ストック
	15981634	アナルまで有効NR.16066-	$2.69	注文するには

写真	部品番号	説明	価格(各)	ストック
	12601774	ウォッシャー	$0.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	176573	ナット	$1.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	15970634	スクリュー	$0.42	注文するには

写真	部品番号	説明	価格(各)	ストック
	133988	六角ナット M10 x 1.25 x 8	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	127497	ウォッシャー	$0.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	140664	ナット	$57.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	140603	ウォッシャー	$0.79	注文するには

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量	カートに追加
-	133988	六角ナット M10 x 1.25 x 8	133988 六角ナット M10 x 1.25 x 8 Valid after stock exhaustion of 15501121	$0.21 MSRP: ~~0.35~~ (40% off)	8
-	15981634	アナルまで有効NR.16066-	15981634 アナルまで有効NR.16066-	$2.69 MSRP: ~~5.75~~ (53.2% off)	2
-	166991	シリンダーライナー	166991 シリンダーライナー Valid for MOTRONIC 5.2	$288.81	12
-	171177	ベアリング	171177 ベアリング Replace the 144713	$18.06	2
-	159345	クランクケース	159345 クランクケース With the compl. crankcase 169545	-	1	Enquire
-	164849	クランクケース	164849 クランクケース With the compl. crankcase 173504	-	1	Enquire
-	173504	コンプリートベースプレート	173504 コンプリートベースプレート Valid for MOTRONIC 2.7 / Valid from engine Nr. 39700 / For USA from engine Nr. 38754 / For CH from engine Nr. 38734	$11,816.25	1
-	173504	コンプリートベースプレート	173504 コンプリートベースプレート Valid for MOTRONIC 5.2	$11,816.25	1
-	153192	コンプリートベースプレート	153192 コンプリートベースプレート Valid for MOTRONIC 2.7 / Valid till engine Nr. 39699 / For USA till engine Nr. 38753 / For CH till engine Nr. 38733	$13,474.19	1
1	153384	クランクケース	153384 クランクケース With the compl. crankcase 153192	-	1	Enquire
2	171177	ベアリング	171177 ベアリング Not as spare part replaced by 171177	$18.06	2
3	152382	ノズル	152382 ノズル Valid till engine Nr. 39699 / For USA till engine Nr. 38753 / For CH till engine Nr. 38733	$224.63	12
4	143856	Oリング	143856 Oリング Valid till engine Nr. 39699 / For USA till engine Nr. 38753 / For CH till engine Nr. 38733	$0.15 MSRP: ~~0.50~~ (70% off)	12
5	14303123	スクリュー	14303123 スクリュー Valid till engine Nr. 39699 / For USA till engine Nr. 38753 / For CH till engine Nr. 38733	$0.06	12
6	11181474	ウォッシャー	11181474 ウォッシャー Valid till engine Nr. 39699 / For USA till engine Nr. 38753 / For CH till engine Nr. 38733	$0.06	12
7	13526170	ネジ切りインサート	13526170 ネジ切りインサート	$4.10 MSRP: ~~5.92~~ (30.7% off)	3
8	13972234	スタッドボルト	13972234 スタッドボルト	$3.71	1
9	140591	スタッドボルト	140591 スタッドボルト	$6.63	28
10	152627	ダボ	152627 ダボ	$3.55 MSRP: ~~6.75~~ (47.4% off)	4
11	13541224	スタッドボルト	13541224 スタッドボルト	$151.66	1
12	13543924	スタッドボルト	13543924 スタッドボルト	$1.52	1
13	13543524	スタッドボルト	13543524 スタッドボルト	$4.38	1
14	13541924	スタッドボルト	13541924 スタッドボルト	$1.30	1
15	13541724	スタッドボルト	13541724 スタッドボルト	$1.25 MSRP: ~~4.00~~ (68.8% off)	1
16	13543424	スタッドボルト	13543424 スタッドボルト	$1.80	1
17	13543824	スタッドボルト	13543824 スタッドボルト	$3.19	1
18	100041	センタリングダボ	100041 センタリングダボ	$7.37	2
19	13517224	スタッドボルト	13517224 スタッドボルト	$0.75 MSRP: ~~1.00~~ (25% off)	2
20	13543924	スタッドボルト	13543924 スタッドボルト	$1.52	2
21	13543824	スタッドボルト	13543824 スタッドボルト	$3.19	3
22	102704	アライメントダボ	102704 アライメントダボ	$2.84	2
23	13541024	スタッドボルト	13541024 スタッドボルト	$0.32 MSRP: ~~0.60~~ (46.7% off)	2
24	13541224	スタッドボルト	13541224 スタッドボルト	$151.66	2
25	103038	ダボ	103038 ダボ	$1.23	2
26	13546524	スタッドボルト	13546524 スタッドボルト	$1.23 MSRP: ~~2.00~~ (38.5% off)	8
27	163528	ネジプラグ	163528 ネジプラグ	$3.99 MSRP: ~~4.25~~ (6.1% off)	2
28	14325540	ネジプラグ	14325540 ネジプラグ	$8.75	2
29	10275550	ネジプラグ	10275550 ネジプラグ Valid till engine Nr. 39699 / For USA till engine Nr. 38753 / For CH till engine Nr. 38733	$0.91	3
30	13525870	ネジ切りインサート	13525870 ネジ切りインサート	$2.74	2
31	150731	キャップ	150731 キャップ	$3.71	2
32	10280060	銅ワッシャー D14.20 X 1.5	10280060 銅ワッシャー D14.20 X 1.5	$0.21 MSRP: ~~1.00~~ (79% off)	2
33	140316	シリンダーライナー	140316 シリンダーライナー Valid for MOTRONIC 2.7	$1,107.16	12
34	140321	ガスケット	140321 ガスケット	$7.03 MSRP: ~~9.63~~ (27% off)	12
35	10304640	ネジプラグ	10304640 ネジプラグ	$5.35	1
36	10264560	ガスケット	10264560 ガスケット	$0.45 MSRP: ~~1.00~~ (55% off)	1
37	134232	Oリング	134232 Oリング Valid till engine Nr. 39699 / For USA till engine Nr. 38753 / For CH till engine Nr. 38733	$1.23 MSRP: ~~1.25~~ (1.6% off)	1
38	151160	油圧リミッターバルブ	151160 油圧リミッターバルブ Valid till engine Nr. 39699 / For USA till engine Nr. 38753 / For CH till engine Nr. 38733	$171.58	1
39	140553	スタッド	140553 スタッド	$6.95	14
40	13525770	ネジ切りインサート	13525770 ネジ切りインサート	$2.76 MSRP: ~~3.67~~ (24.8% off)	2
41	140545	フロントハット	140545 フロントハット With complete crankase	-	1	Enquire
42	140499	中間ハット	140499 中間ハット With complete crankase	-	5	Enquire
43	140565	リアハット	140565 リアハット With complete crankase	-	1	Enquire
44	145493	ダボ	145493 ダボ	$1.78	14
45	142588	ウォッシャー	142588 ウォッシャー	$1.07	14
46	142590	ナット	142590 ナット	$5.24	14
47	13525570	ネジ切りインサート	13525570 ネジ切りインサート	$2.35	2
48	13525570	ネジ切りインサート	13525570 ネジ切りインサート	$2.35	1
49	141892	モーター固定用サポート	141892 モーター固定用サポート	$250.27	2
50	133988	六角ナット M10 x 1.25 x 8	133988 六角ナット M10 x 1.25 x 8	$0.21 MSRP: ~~0.35~~ (40% off)	8
51	11190579	ウォッシャー	11190579 ウォッシャー	$0.52	8
52	142865	ヘッドガスケット	142865 ヘッドガスケット	$547.56	2
53	159423	ギアボックス・サポート・パッド	159423 ギアボックス・サポート・パッド	$176.49 MSRP: ~~223.63~~ (21.1% off)	2
54	132268	アッパースペーサー	132268 アッパースペーサー	$8.04	2
55	132269	ロワースペーサー	132269 ロワースペーサー	$18.48	2
56	15981634	アナルまで有効NR.16066-	15981634 アナルまで有効NR.16066-	$2.69 MSRP: ~~5.75~~ (53.2% off)	2
57	12601774	ウォッシャー	12601774 ウォッシャー	$0.18 MSRP: ~~1.25~~ (85.6% off)	2
58	176573	ナット	176573 ナット	$1.86 MSRP: ~~2.25~~ (17.3% off)	2
59	15970634	スクリュー	15970634 スクリュー	$0.42 MSRP: ~~3.25~~ (87.1% off)	8
60	133988	六角ナット M10 x 1.25 x 8	133988 六角ナット M10 x 1.25 x 8	$0.21 MSRP: ~~0.35~~ (40% off)	8
61	127497	ウォッシャー	127497 ウォッシャー	$0.06 MSRP: ~~0.75~~ (92% off)	8
62	140664	ナット	140664 ナット	$57.18	28
63	140603	ウォッシャー	140603 ウォッシャー	$0.79 MSRP: ~~1.07~~ (26.2% off)	28
