LUBRICATION - OIL PUMPS of Ferrari Ferrari 456 GT/GTA

すべて見る

Ferrari 456 GT/GTA - 潤滑-オイルポンプ

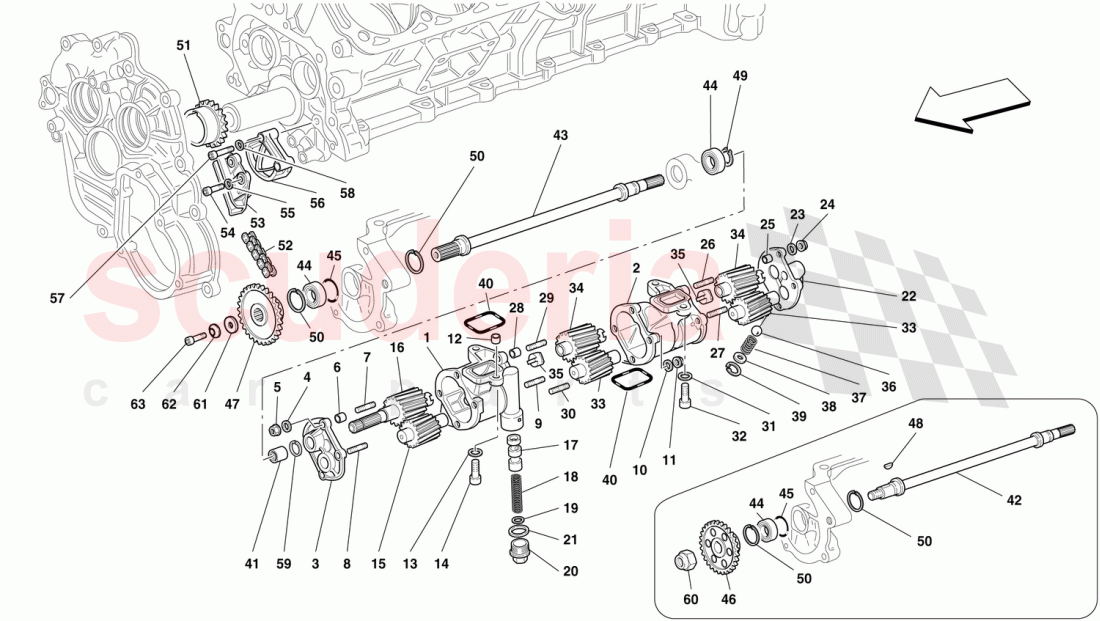

分解部品図を表示して、探している部品を見つけます:

図をドラッグして位置を変更できます
スクロール、ピンチ、または and buttons

部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。

パートキー

在庫あり

もうすぐ到着します

注文するには

お問い合わせください

写真	部品番号	説明	価格(各)	ストック
	153197	デリバリーポンプボディ一式	$1,731.76	注文するには

写真	部品番号	説明	価格(各)	ストック
	153198	コンプリートスカベンジポンプボディ	$1,886.86	注文するには

写真	部品番号	説明	価格(各)	ストック
	141837	デリバリーポンプカバー	$259.35	注文するには

写真	部品番号	説明	価格(各)	ストック
	12601374	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	134041	ナット	$0.92	在庫あり

写真	部品番号	説明	価格(各)	ストック
	102725	センタリングダボ	$1.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541124	スタッドボルト	$22.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13540824	スタッドボルト	$0.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	11500224	スタッドボルト	$0.41	注文するには

写真	部品番号	説明	価格(各)	ストック
	153366	ウォッシャー	$0.49	注文するには

写真	部品番号	説明	価格(各)	ストック
	14059290	フランジ付きナット M6	$1.44	在庫あり

写真	部品番号	説明	価格(各)	ストック
	102704	アライメントダボ	$2.98	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11193874	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231629	スクリュー	$0.65	在庫あり

写真	部品番号	説明	価格(各)	ストック
	154518	ドライブギア	$226.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	154519	ドライブギア	$248.92	注文するには

写真	部品番号	説明	価格(各)	ストック
	156950	ピストン	$137.77	注文するには

写真	部品番号	説明	価格(各)	ストック
	137614	スプリング	$55.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	10519424	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	156143	キャップ	$14.90	注文するには

写真	部品番号	説明	価格(各)	ストック
	10257460	ガスケット	$0.28	注文するには

写真	部品番号	説明	価格(各)	ストック
	141838	スカベンジポンプカバー	$113.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	12601374	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	134041	ナット	$0.92	在庫あり

写真	部品番号	説明	価格(各)	ストック
	102725	センタリングダボ	$1.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541124	スタッドボルト	$22.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	13540824	スタッドボルト	$0.25	注文するには

写真	部品番号	説明	価格(各)	ストック
	102725	センタリングダボ	$1.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	13541224	スタッドボルト	$159.37	注文するには

写真	部品番号	説明	価格(各)	ストック
	13540924	スタッドボルト	$38.04	注文するには

写真	部品番号	説明	価格(各)	ストック
	11193874	ウォッシャー	$0.07	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14306424	スクリュー	$0.21	在庫あり

写真	部品番号	説明	価格(各)	ストック
	154516	ドライブギア	$226.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	154517	ドライブギア	$226.93	注文するには

写真	部品番号	説明	価格(各)	ストック
	109309	ジョイント	$15.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	121306	ボール	$3.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	109980	ボール用スプリング	$16.78	注文するには

写真	部品番号	説明	価格(各)	ストック
	196077	スペーサー	$15.64	注文するには

写真	部品番号	説明	価格(各)	ストック
	11057876	シーガーリング	$0.07	注文するには

写真	部品番号	説明	価格(各)	ストック
	154588	Oリング	$1.18	注文するには

写真	部品番号	説明	価格(各)	ストック
	141252	ジョイント	$21.79	注文するには

写真	部品番号	説明	価格(各)	ストック
	157042	シャフト	$210.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	157042	シャフト	$210.72	注文するには

写真	部品番号	説明	価格(各)	ストック
	140915	ベアリング	$26.87	注文するには

写真	部品番号	説明	価格(各)	ストック
	140071	Oリング	$0.59	在庫あり

写真	部品番号	説明	価格(各)	ストック
	154514	ドライブギア	$145.02	注文するには

写真	部品番号	説明	価格(各)	ストック
	157041	ドライブギア	$112.06	注文するには

写真	部品番号	説明	価格(各)	ストック
	10205820	フェザー・キー	$1.31	注文するには

写真	部品番号	説明	価格(各)	ストック
	11066576	シーガーリング	$0.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	11058876	シーガーリング	$0.23	注文するには

写真	部品番号	説明	価格(各)	ストック
	154513	ドライビングギア	$132.24	注文するには

写真	部品番号	説明	価格(各)	ストック
	154515	オイルポンプコントロールチェーン	$142.63	注文するには

写真	部品番号	説明	価格(各)	ストック
	154484	チェーンテンショナー	$157.22	注文するには

写真	部品番号	説明	価格(各)	ストック
	14306424	スクリュー	$0.21	在庫あり

写真	部品番号	説明	価格(各)	ストック
	14499421	ウォッシャー	$0.21	注文するには

写真	部品番号	説明	価格(各)	ストック
	154483	固定式テンショナー	$178.30	注文するには

写真	部品番号	説明	価格(各)	ストック
	14305521	六角穴付きボルト M6 x 30	$0.11	在庫あり

写真	部品番号	説明	価格(各)	ストック
	238108	ウォッシャー	$0.46	在庫あり

写真	部品番号	説明	価格(各)	ストック
	11066376	シーガーリング	$0.46	注文するには

写真	部品番号	説明	価格(各)	ストック
	132876	代替ナット	$32.50	注文するには

写真	部品番号	説明	価格(各)	ストック
	106744	ウォッシャー	$9.10	注文するには

写真	部品番号	説明	価格(各)	ストック
	12601374	ウォッシャー	$0.02	在庫あり

写真	部品番号	説明	価格(各)	ストック
	231619	スクリュー	$0.31	在庫あり

すべて見る

ダイアグラムタップして拡大します

0 部品 ($0.00)

警告: 同じ部品の複数のバリエーションを項目に対して選択できます。

#	部品番号	部品説明	部品詳細	価格（各）	図の数量
-	152536	固定シュー	152536 固定シュー 456GTA用	$108.59 MSRP: ~~128.50~~ (15.5% off)	1
-	163753	オイルポンプドライブチェーン	163753 オイルポンプドライブチェーン 456GTA用	$46.99	1
-	141525	チェーンガイドシュー	141525 チェーンガイドシュー 456GTA用	$110.21 MSRP: ~~295.93~~ (62.8% off)	1
-	141459	ドライブギア	141459 ドライブギア 456GTA用	$96.97	1
-	163750	ドライブギア	163750 ドライブギアエンジン番号から有効36183 / 456GTA用	$109.79	1
-	153198	コンプリートスカベンジポンプボディ	153198 コンプリートスカベンジポンプボディボディ	$1,886.86	1
-	153197	デリバリーポンプボディ一式	153197 デリバリーポンプボディ一式ボディ	$1,731.76	1
1	153197	デリバリーポンプボディ一式	153197 デリバリーポンプボディ一式コンプリートデリバリーポンプボディ	$1,731.76	1
2	153198	コンプリートスカベンジポンプボディ	153198 コンプリートスカベンジポンプボディ回収ポンプボディ一式	$1,886.86	1
3	141837	デリバリーポンプカバー	141837 デリバリーポンプカバー	$259.35	1
4	12601374	ウォッシャー在庫あり	12601374 ウォッシャー在庫あり	$0.02 MSRP: ~~0.25~~ (92% off)	4
5	134041	ナット在庫あり	134041 ナット在庫あり	$0.92	4
6	102725	センタリングダボ	102725 センタリングダボ	$1.10 MSRP: ~~2.25~~ (51.1% off)	2
7	13541124	スタッドボルト在庫あり	13541124 スタッドボルト在庫あり	$22.02	2
8	13540824	スタッドボルト	13540824 スタッドボルト	$0.25	2
9	11500224	スタッドボルト	11500224 スタッドボルト	$0.41	1
10	153366	ウォッシャー	153366 ウォッシャー	$0.49	4
11	14059290	フランジ付きナット M6 在庫あり	14059290 フランジ付きナット M6 在庫あり	$1.44	4
12	102704	アライメントダボ在庫あり	102704 アライメントダボ在庫あり	$2.98	2
13	11193874	ウォッシャー在庫あり	11193874 ウォッシャー在庫あり	$0.07	2
14	231629	スクリュー在庫あり	231629 スクリュー在庫あり	$0.65 MSRP: ~~0.95~~ (31.6% off)	2
15	154518	ドライブギア	154518 ドライブギア	$226.93	1
16	154519	ドライブギア	154519 ドライブギア	$248.92	1
17	156950	ピストン	156950 ピストン	$137.77	1
18	137614	スプリング	137614 スプリング	$55.10 MSRP: ~~62.29~~ (11.5% off)	1
19	10519424	ウォッシャー在庫あり	10519424 ウォッシャー在庫あり	$0.02 MSRP: ~~0.25~~ (92% off)	5
20	156143	キャップ	156143 キャップ	$14.90	1
21	10257460	ガスケット	10257460 ガスケット	$0.28 MSRP: ~~1.25~~ (77.6% off)	1
22	141838	スカベンジポンプカバー	141838 スカベンジポンプカバー	$113.46 MSRP: ~~205.00~~ (44.7% off)	1
23	12601374	ウォッシャー在庫あり	12601374 ウォッシャー在庫あり	$0.02 MSRP: ~~0.25~~ (92% off)	4
24	134041	ナット在庫あり	134041 ナット在庫あり	$0.92	4
25	102725	センタリングダボ	102725 センタリングダボ	$1.10 MSRP: ~~2.25~~ (51.1% off)	2
26	13541124	スタッドボルト在庫あり	13541124 スタッドボルト在庫あり	$22.02	2
27	13540824	スタッドボルト	13540824 スタッドボルト	$0.25	2
28	102725	センタリングダボ	102725 センタリングダボ	$1.10 MSRP: ~~2.25~~ (51.1% off)	2
29	13541224	スタッドボルト	13541224 スタッドボルト	$159.37	2
30	13540924	スタッドボルト	13540924 スタッドボルト	$38.04	1
31	11193874	ウォッシャー在庫あり	11193874 ウォッシャー在庫あり	$0.07	2
32	14306424	スクリュー在庫あり	14306424 スクリュー在庫あり	$0.21 MSRP: ~~0.41~~ (48.8% off)	2
33	154516	ドライブギア	154516 ドライブギア	$226.93	2
34	154517	ドライブギア	154517 ドライブギア	$226.93	2
35	109309	ジョイント	109309 ジョイント	$15.87 MSRP: ~~82.94~~ (80.9% off)	2
36	121306	ボール	121306 ボール	$3.23	1
37	109980	ボール用スプリング	109980 ボール用スプリング	$16.78	1
38	196077	スペーサー	196077 スペーサー	$15.64	1
39	11057876	シーガーリング	11057876 シーガーリング	$0.07 MSRP: ~~0.50~~ (86% off)	1
40	154588	Oリング	154588 Oリング	$1.18 MSRP: ~~12.50~~ (90.6% off)	5
41	141252	ジョイント	141252 ジョイント	$21.79	1
42	157042	シャフト	157042 シャフトエンジン番号まで有効36182	$210.72	1
43	157042	シャフト	157042 シャフトエンジン番号36183	$210.72	1
44	140915	ベアリング	140915 ベアリング	$26.87	2
45	140071	Oリング在庫あり	140071 Oリング在庫あり	$0.59 MSRP: ~~2.95~~ (80% off)	1
46	154514	ドライブギア	154514 ドライブギアエンジン番号まで有効36182	$145.02	1
47	157041	ドライブギア	157041 ドライブギアエンジンNR.36183 / 456GTA用ではありません。	$112.06	1
48	10205820	フェザー・キー	10205820 フェザー・キーエンジン番号まで有効36182	$1.31 MSRP: ~~4.60~~ (71.5% off)	1
49	11066576	シーガーリング	11066576 シーガーリング	$0.10 MSRP: ~~0.25~~ (60% off)	1
50	11058876	シーガーリング	11058876 シーガーリング	$0.23 MSRP: ~~0.55~~ (58.2% off)	2
51	154513	ドライビングギア	154513 ドライビングギア 456GTA用ではありません	$132.24	1
52	154515	オイルポンプコントロールチェーン	154515 オイルポンプコントロールチェーン 456GTA用ではありません	$142.63	1
53	154484	チェーンテンショナー	154484 チェーンテンショナー 456GTA用ではありません	$157.22	1
54	14306424	スクリュー在庫あり	14306424 スクリュー在庫あり	$0.21 MSRP: ~~0.41~~ (48.8% off)	2
55	14499421	ウォッシャー	14499421 ウォッシャー	$0.21	2
56	154483	固定式テンショナー	154483 固定式テンショナー 456GTA用ではありません	$178.30	1
57	14305521	六角穴付きボルト M6 x 30 在庫あり	14305521 六角穴付きボルト M6 x 30 在庫あり	$0.11	2
58	238108	ウォッシャー在庫あり	238108 ウォッシャー在庫あり	$0.46 MSRP: ~~0.65~~ (29.2% off)	2
59	11066376	シーガーリング	11066376 シーガーリング	$0.46 MSRP: ~~1.20~~ (61.7% off)	2
60	132876	代替ナット	132876 代替ナットエンジン番号まで有効36182	$32.50	1
61	106744	ウォッシャー	106744 ウォッシャーエンジン番号36183	$9.10	1
62	12601374	ウォッシャー在庫あり	12601374 ウォッシャーエンジン番号36183 在庫あり	$0.02 MSRP: ~~0.25~~ (92% off)	1
63	231619	スクリュー在庫あり	231619 スクリューエンジン番号36183 在庫あり	$0.31	1
