Ferrari 458 Challenge - 潤滑プラント - タンク、ポンプ、フィルター

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
781584 オイルポンプ一式 $4,241.98 注文するには
写真 部品番号 説明 価格(各) ストック
274261 コンプリートオイルタンク $2,179.59 注文するには
写真 部品番号 説明 価格(各) ストック
237937 コンプリートキャップ $326.12 注文するには
写真 部品番号 説明 価格(各) ストック
176179 タンクからコネクターへのゴム管 $7.54 注文するには
写真 部品番号 説明 価格(各) ストック
258855 3ウェイコネクター $46.27 注文するには
写真 部品番号 説明 価格(各) ストック
165608 ラバーパイプ $2.87 注文するには
写真 部品番号 説明 価格(各) ストック
141235 ラバーパイプ $11.33 注文するには
写真 部品番号 説明 価格(各) ストック
274264 右側インレットパイプ $77.14 注文するには
写真 部品番号 説明 価格(各) ストック
274266 左側インレットパイプ $75.57 注文するには
写真 部品番号 説明 価格(各) ストック
13432070 ホースカラー $0.62 在庫あり
写真 部品番号 説明 価格(各) ストック
287204 フランジ付パイプ $881.75 注文するには
写真 部品番号 説明 価格(各) ストック
255176 オイルピックアップ $181.17 在庫あり
写真 部品番号 説明 価格(各) ストック
862084 ガスケット $6.15 注文するには
写真 部品番号 説明 価格(各) ストック
239453 ヨーク $7.69 注文するには
写真 部品番号 説明 価格(各) ストック
281311 オイルベーパーブリーザーパイプ $166.22 在庫あり
写真 部品番号 説明 価格(各) ストック
10716370 カラー $0.93 注文するには
写真 部品番号 説明 価格(各) ストック
100332 オイルピックアップフィルター $22.68 在庫あり
写真 部品番号 説明 価格(各) ストック
125521 Oリング D78.97-8X100 $12.65 在庫あり
写真 部品番号 説明 価格(各) ストック
231619 ソケットネジ M6×22 ワッシャ付 $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
177576 ケーブルグロメット $2.49 在庫あり
写真 部品番号 説明 価格(各) ストック
293107 ネジプラグ $93.41 在庫あり
写真 部品番号 説明 価格(各) ストック
231620 スクリュー $0.35 在庫あり
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
253909 オイル回収パイプ $362.13 注文するには
写真 部品番号 説明 価格(各) ストック
121903 ガスケット $0.84 在庫あり
写真 部品番号 説明 価格(各) ストック
239452 ヨーク $7.69 注文するには
写真 部品番号 説明 価格(各) ストック
248334 スクリュー $0.75 在庫あり
写真 部品番号 説明 価格(各) ストック
10261460 ガスケット $0.38 在庫あり
写真 部品番号 説明 価格(各) ストック
248334 スクリュー $0.75 在庫あり
写真 部品番号 説明 価格(各) ストック
241986 ホースユニオン用カラー $1.08 在庫あり
写真 部品番号 説明 価格(各) ストック
275528 ポンプシールフィルター $36.90 在庫あり
写真 部品番号 説明 価格(各) ストック
14306424 スクリュー $0.24 在庫あり
写真 部品番号 説明 価格(各) ストック
14306624 スクリュー $0.31 在庫あり
写真 部品番号 説明 価格(各) ストック
239462 キャリブレート・スクリュー $8.05 注文するには
写真 部品番号 説明 価格(各) ストック
986899 ウォッシャー $6.88 注文するには
写真 部品番号 説明 価格(各) ストック
247044 六角オイルポンプドライブロッド $36.20 注文するには
写真 部品番号 説明 価格(各) ストック
271893 オイルポンプガスケットキット $99.63 在庫あり
写真 部品番号 説明 価格(各) ストック
291502 コネクター $75.57 注文するには
写真 部品番号 説明 価格(各) ストック
270631 バキュームピックアップパイプ $944.75 注文するには
写真 部品番号 説明 価格(各) ストック
270632 バキュームピックアップパイプ $944.75 注文するには
写真 部品番号 説明 価格(各) ストック
270618 スタッフ・サポート・センサー $80.29 注文するには
写真 部品番号 説明 価格(各) ストック
270620 センサーマウント $456.63 注文するには
写真 部品番号 説明 価格(各) ストック
270635 圧力センサー 2.5 BAR $614.07 注文するには
写真 部品番号 説明 価格(各) ストック
10902524 スクリュー $0.16 在庫あり
写真 部品番号 説明 価格(各) ストック
13577724 ウォッシャー $2.27 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.54 在庫あり
写真 部品番号 説明 価格(各) ストック
12643724 ウォッシャー $0.07 在庫あり
写真 部品番号 説明 価格(各) ストック
149707 スペーサー $1.24 在庫あり
写真 部品番号 説明 価格(各) ストック
812273 ケーブルグロメット $1.81 注文するには
写真 部品番号 説明 価格(各) ストック
270639 スタッドボルト $89.73 注文するには
写真 部品番号 説明 価格(各) ストック
271298 ヒートシールド $81.86 注文するには
写真 部品番号 説明 価格(各) ストック
11566227 スクリュー $1.32 在庫あり
写真 部品番号 説明 価格(各) ストック
12604178 ウォッシャー お問い合わせ 注文するには
すべて見る

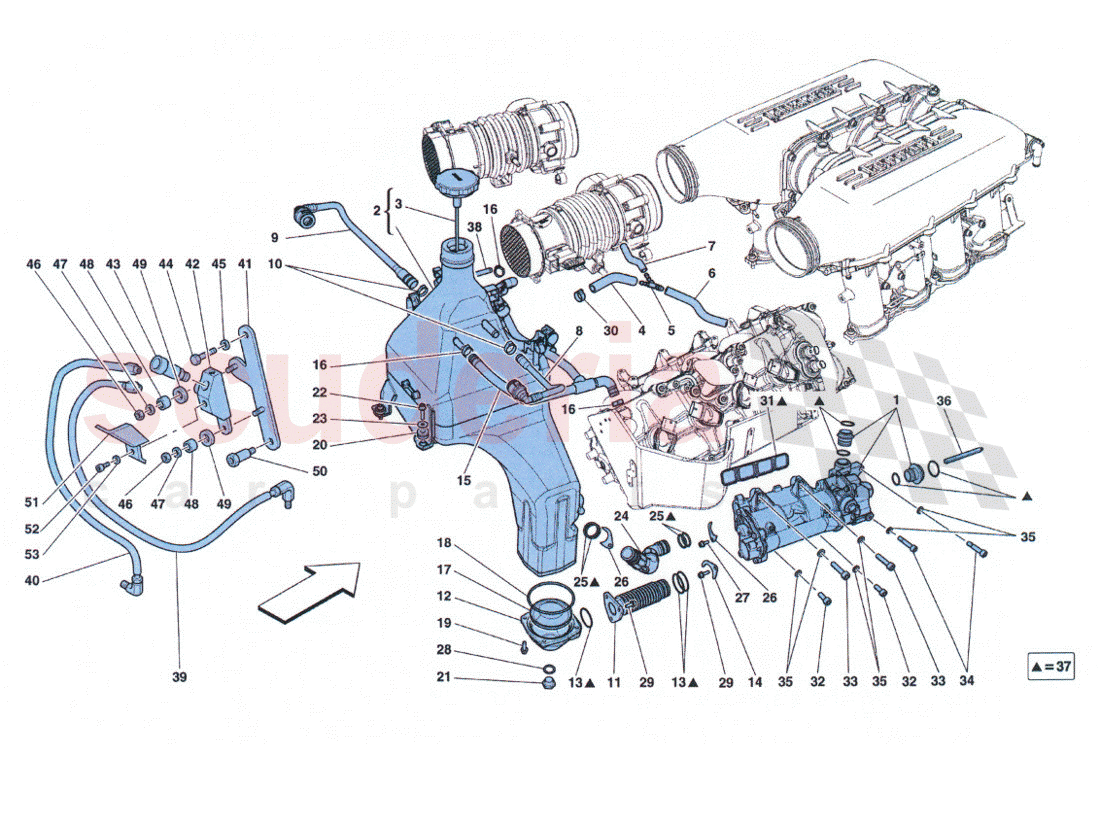

Lubrication plant - tank, pump and filter of Ferrari Ferrari 458 Challenge ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 781584
オイルポンプ一式 		$4,241.98 1
2 274261
コンプリートオイルタンク 		$2,179.59 1
3 237937
コンプリートキャップ 		$326.12 1
4 176179
タンクからコネクターへのゴム管 		$7.54 1
5 258855
3ウェイコネクター 		$46.27 1
6 165608
ラバーパイプ 		$2.87 1
7 141235
ラバーパイプ 		$11.33 1
8 274264
右側インレットパイプ 		$77.14 1
9 274266
左側インレットパイプ 		$75.57 1
10 13432070
ホースカラー
IN STOCK 		$0.62 (42.1% off) 2
11 287204
フランジ付パイプ 		$881.75 1
12 255176
オイルピックアップ
IN STOCK 		$181.17 1
13 862084
ガスケット 		$6.15 1
14 239453
ヨーク 		$7.69 1
15 281311
オイルベーパーブリーザーパイプ
IN STOCK 		$166.22 1
16 10716370
カラー 		$0.93 3
17 100332
オイルピックアップフィルター
IN STOCK 		$22.68 1
18 125521
Oリング D78.97-8X100
IN STOCK 		$12.65 1
19 231619
ソケットネジ M6×22 ワッシャ付
IN STOCK 		$0.35 4
20 177576
ケーブルグロメット
IN STOCK 		$2.49 4
21 293107
ネジプラグ
IN STOCK 		$93.41 1
22 231620
スクリュー
IN STOCK 		$0.35 4
23 12643724
ウォッシャー
IN STOCK 		$0.07 (86% off) 4
24 253909
オイル回収パイプ 		$362.13 1
25 121903
ガスケット
IN STOCK 		$0.84 (56.9% off) 4
26 239452
ヨーク 		$7.69 2
27 248334
スクリュー
IN STOCK 		$0.75 2
28 10261460
ガスケット
IN STOCK 		$0.38 (62% off) 1
29 248334
スクリュー
IN STOCK 		$0.75 4
30 241986
ホースユニオン用カラー
IN STOCK 		$1.08 1
31 275528
ポンプシールフィルター
IN STOCK 		$36.90 1
32 14306424
スクリュー
IN STOCK 		$0.24 (41.5% off) 2
33 14306624
スクリュー
IN STOCK 		$0.31 2
34 239462
キャリブレート・スクリュー 		$8.05 2
35 986899
ウォッシャー 		$6.88 6
36 247044
六角オイルポンプドライブロッド 		$36.20 1
37 271893
オイルポンプガスケットキット
IN STOCK 		$99.63 (18.6% off) 1
38 291502
コネクター 		$75.57 1
39 270631
バキュームピックアップパイプ 		$944.75 1
40 270632
バキュームピックアップパイプ 		$944.75 1
41 270618
スタッフ・サポート・センサー 		$80.29 1
42 270620
センサーマウント 		$456.63 1
43 270635
圧力センサー 2.5 BAR 		$614.07 1
44 10902524
スクリュー
IN STOCK 		$0.16 2
45 13577724
ウォッシャー 		$2.27 2
46 14059290
ナット
IN STOCK 		$1.54 2
47 12643724
ウォッシャー
IN STOCK 		$0.07 (86% off) 2
48 149707
スペーサー
IN STOCK 		$1.24 (29.1% off) 2
49 812273
ケーブルグロメット 		$1.81 2
50 270639
スタッドボルト 		$89.73 1
51 271298
ヒートシールド 		$81.86 1
52 11566227
スクリュー
IN STOCK 		$1.32 1
53 12604178
ウォッシャー 		- 1 Enquire
