潤滑システム：タンク、ポンプ、フィルター

Ferrari 488 GTB

自分の役割を見つける

Ferrari 488 GTB - 潤滑システム：タンク、ポンプ、フィルター

分解部品図を表示して、探している部品を見つけます:
  • 図をドラッグして位置を変更できます
  • スクロール、ピンチ、または and buttons
  • 部品図内のホットスポット 1 をクリックすると、テーブル内の部品を見つけることができます。
パートキー
IN
在庫あり
AS
もうすぐ到着します
TO
注文するには
PE
お問い合わせください

写真 部品番号 説明 価格(各) ストック
325249 コンプリートオイルタンク $2,521.21 注文するには
写真 部品番号 説明 価格(各) ストック
270805 ガスケット $13.78 注文するには
写真 部品番号 説明 価格(各) ストック
231619 スクリュー $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
231620 スクリュー $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
177576 ケーブルグロメット $2.20 注文するには
写真 部品番号 説明 価格(各) ストック
819489 フランジ付きブッシュ $14.75 注文するには
写真 部品番号 説明 価格(各) ストック
317584 ネジコネクター $25.09 注文するには
14326101 ネジプラグ $1.13 注文するには
14326101 ネジプラグ $1.13 注文するには
...and 1 more part variants. See table on right for more details.
写真 部品番号 説明 価格(各) ストック
317655 CAP COMPL.ディップスティック付き $306.77 注文するには
写真 部品番号 説明 価格(各) ストック
294022 エンジンオイルタンク用リング $52.97 注文するには
写真 部品番号 説明 価格(各) ストック
100332 オイルピックアップフィルター $20.08 注文するには
写真 部品番号 説明 価格(各) ストック
125521 Oリング $11.20 注文するには
写真 部品番号 説明 価格(各) ストック
255176 オイルピックアップ $160.44 注文するには
写真 部品番号 説明 価格(各) ストック
11500524 スタッドボルト $0.36 注文するには
写真 部品番号 説明 価格(各) ストック
11197774 ウォッシャー $0.06 注文するには
写真 部品番号 説明 価格(各) ストック
14059290 ナット $1.36 注文するには
写真 部品番号 説明 価格(各) ストック
10261460 ガスケット $0.34 注文するには
写真 部品番号 説明 価格(各) ストック
293107 ネジプラグ $82.73 注文するには
写真 部品番号 説明 価格(各) ストック
317832 タンクからポンプへのオイルデリバリパイプ $529.89 注文するには
写真 部品番号 説明 価格(各) ストック
14458481 Oリング $2.43 注文するには
写真 部品番号 説明 価格(各) ストック
862084 ガスケット $5.45 注文するには
写真 部品番号 説明 価格(各) ストック
231619 スクリュー $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
231619 スクリュー $0.31 注文するには
写真 部品番号 説明 価格(各) ストック
317835 エンジンからタンクへのオイル回収パイプ $320.71 注文するには
写真 部品番号 説明 価格(各) ストック
139934 Oリング $0.88 注文するには
写真 部品番号 説明 価格(各) ストック
887314 コンプリートオイルポンプ $3,830.65 注文するには
写真 部品番号 説明 価格(各) ストック
285494 スクリュー $1.04 注文するには
写真 部品番号 説明 価格(各) ストック
239462 キャリブレート・スクリュー $7.13 注文するには
写真 部品番号 説明 価格(各) ストック
986899 ウォッシャー $6.09 注文するには
写真 部品番号 説明 価格(各) ストック
303379 オイル回収ポンプフィルター $31.62 注文するには
写真 部品番号 説明 価格(各) ストック
309348 オイル回収ポンプガスケット $15.71 注文するには
写真 部品番号 説明 価格(各) ストック
320781 チェックバルブ $78.07 注文するには
写真 部品番号 説明 価格(各) ストック
310610 チェックバルブ取り付けブラケット $12.03 注文するには
写真 部品番号 説明 価格(各) ストック
310612 オイルポンプブッシング取付ブラケット $12.03 注文するには
写真 部品番号 説明 価格(各) ストック
282391 スクリュー $0.86 注文するには
写真 部品番号 説明 価格(各) ストック
295943 オイルフィルター $158.84 注文するには
写真 部品番号 説明 価格(各) ストック
295948 オイルフィルター $116.36 注文するには
写真 部品番号 説明 価格(各) ストック
315644 オイルフィルターマウント $264.94 注文するには
写真 部品番号 説明 価格(各) ストック
336913 オイルポンプガスケットキット $27.88 注文するには
写真 部品番号 説明 価格(各) ストック
804104 オイルポンプガスケットキット $28.80 注文するには
すべて見る

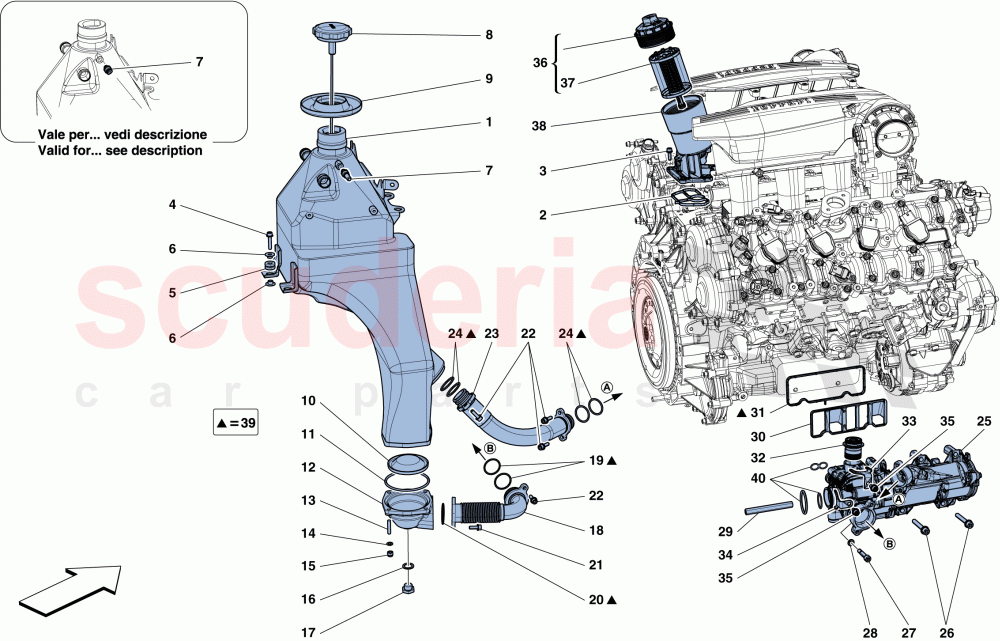

LUBRICATION SYSTEM: TANK, PUMP AND FILTER of Ferrari Ferrari 488 GTB ダイアグラム タップして拡大します
# 部品詳細 価格 （各） 図の数量 カートに追加
1 325249
コンプリートオイルタンク 		$2,521.21 1
2 270805
ガスケット 		$13.78 1
3 231619
スクリュー
M6 X 20 		$0.31 4
4 231620
スクリュー
M6 X 30 		$0.31 (11.4% off) 4
5 177576
ケーブルグロメット 		$2.20 6
6 819489
フランジ付きブッシュ 		$14.75 8
7 317584
ネジコネクター
Not for EU GS, AUS, USA, CDN, UK, USA LIGHT 		$25.09 1
7 14326101
ネジプラグ
Applicable for USA, CDN, USA LIGHT 		$1.13 (31.5% off) 1
7 14326101
ネジプラグ
Applicable for EU GS, AUS, UK; Applicable from engine No. 382490 		$1.13 (31.5% off) 1
7 317584
ネジコネクター
Applicable for EU GS, AUS, UK; Applicable up to engine No. 382489 		$25.09 1
8 317655
CAP COMPL.ディップスティック付き 		$306.77 1
9 294022
エンジンオイルタンク用リング 		$52.97 1
10 100332
オイルピックアップフィルター 		$20.08 1
11 125521
Oリング 		$11.20 1
12 255176
オイルピックアップ 		$160.44 1
13 11500524
スタッドボルト 		$0.36 (64% off) 4
14 11197774
ウォッシャー 		$0.06 (80% off) 4
15 14059290
ナット 		$1.36 4
16 10261460
ガスケット
Also comes with engine gasket set 		$0.34 (66% off) 1
17 293107
ネジプラグ 		$82.73 1
18 317832
タンクからポンプへのオイルデリバリパイプ 		$529.89 1
19 14458481
Oリング
Also comes with engine gasket set 		$2.43 2
20 862084
ガスケット 		$5.45 1
21 231619
スクリュー
M6 X 18 		$0.31 3
22 231619
スクリュー
M6 X 20 		$0.31 6
23 317835
エンジンからタンクへのオイル回収パイプ 		$320.71 1
24 139934
Oリング 		$0.88 (60.9% off) 4
25 887314
コンプリートオイルポンプ 		$3,830.65 1
26 285494
スクリュー
M8 X 50 		$1.04 5
27 239462
キャリブレート・スクリュー 		$7.13 2
28 986899
ウォッシャー 		$6.09 2
30 303379
オイル回収ポンプフィルター 		$31.62 1
31 309348
オイル回収ポンプガスケット
Also comes with engine gasket set 		$15.71 1
32 320781
チェックバルブ 		$78.07 1
33 310610
チェックバルブ取り付けブラケット 		$12.03 1
34 310612
オイルポンプブッシング取付ブラケット 		$12.03 1
35 282391
スクリュー
M6 X 12 		$0.86 2
36 295943
オイルフィルター 		$158.84 1
37 295948
オイルフィルター 		$116.36 1
38 315644
オイルフィルターマウント 		$264.94 1
39 336913
オイルポンプガスケットキット 		$27.88 1
40 804104
オイルポンプガスケットキット 		$28.80 1
